AB-M3-BED 1/7 AB-M3-ベッド 1/7 QK02101 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 PM19747 1 BED ベッド FE 2 PM00101 1 BKT ＢＫＴ FE 3 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 …

100%1 / 625
7

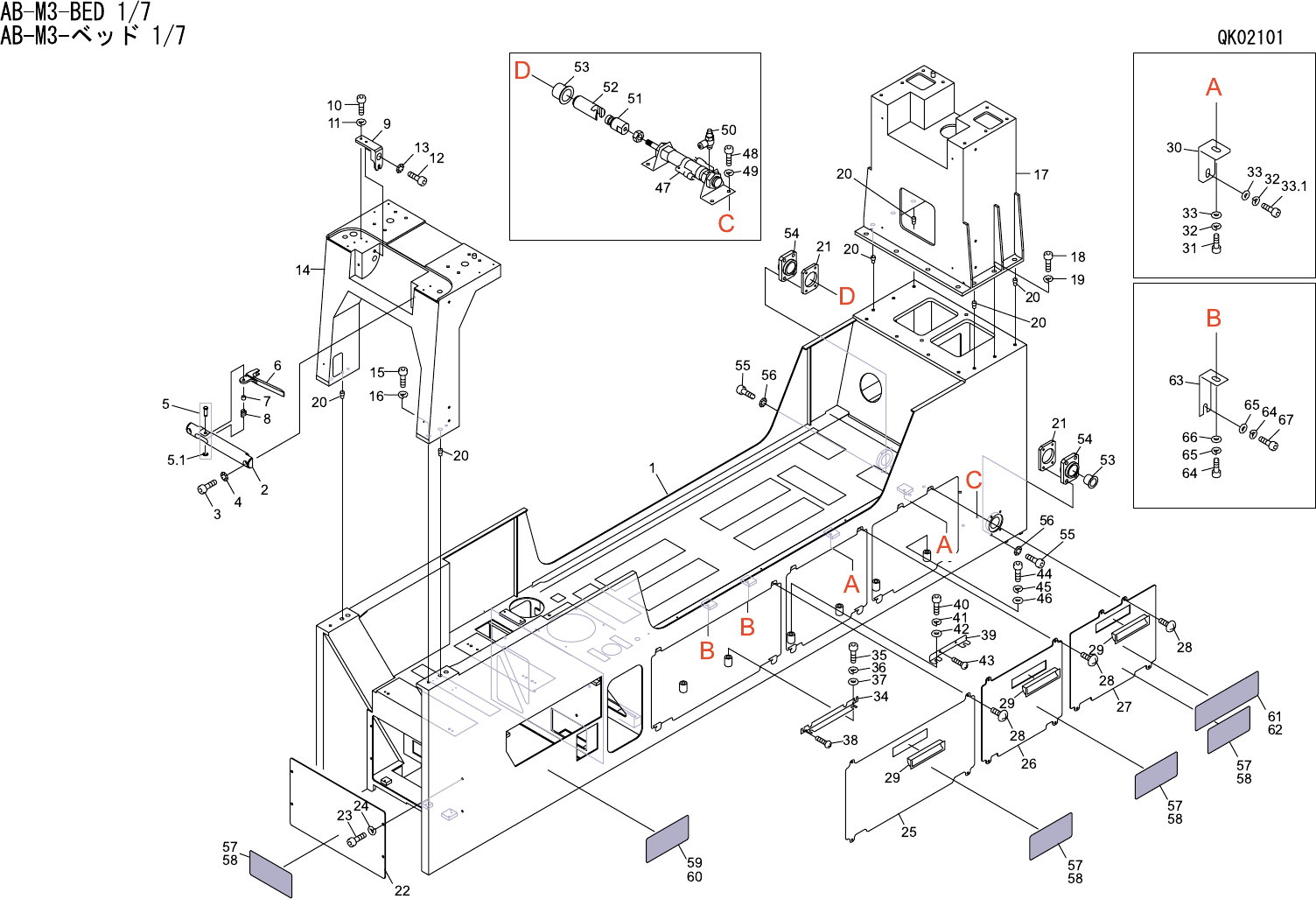

AB-M3-BED 1/7
AB-M3-ベッド 1/7 QK02101
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM19747 1 BED ベッド FE
2 PM00101 1 BKT ＢＫＴ FE
3 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 1ﾊｺ200ｹ FE
4 W1013A 2 WASH ER, CONICAL ワッシャ 皿 M- 6-H FE
5 H2189Y 1 PIN ピン HCDG6-16 FE
5.1 S1023A 1 CIR-CLIP サークリップ ST-EW- 5 1ﾊｺ20000ｲﾘ ﾊｺｶﾞｲ OT
6 PM06091 1 LEVER レバー FE
7 PM00110 1 COLLAR カラー FE
8 PZ00120 1 SPRING スプリング FE
9 PM25991 1 STOPPER ストッパ FE
10 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
11 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
12 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 1ﾊｺ200ｹ FE
13 W1013A 1 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
14 PM06007 1 LEG 脚 FE
15 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 1ﾊｺ100ｹ FE
16 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
17 PM06015 1 LEG 脚 FE
18 H5341A 10 BOLT, HEX SOCKET ボルト 六角穴 M08X020 1ﾊｺ100ｹ FE
19 W1025A 10 WASHER, LOCK ワッシャ スプリング 8M/M FE
20 PM29650 6 PIN, LOCATING ピン 位置決め FE
21 PM31631 2 NUT ナット FE
22 PB02300 1 COVER カバー FE
23 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
24 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
25 PB01052 1 COVER カバー FE
26 PB01062 1 COVER カバー FE
27 PB11662 1 COVER カバー FE
28 K5209A 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
29 T5006T 3 HANDLE 取手 THA-241-3A OT
30 PB01091 2 BKT ＢＫＴ FE
31 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 1ﾊｺ500ｹ FE
32 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
33 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
33.1 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
34 PB14290 1 BKT ＢＫＴ FE
35 H5263C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016 1ﾊｺ400ｹ FE
36 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
8
AB-M3-BED 1/7
AB-M3-ベッド 1/7 QK02101
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
37 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
38 K5225A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X008 ﾆｯｹﾙﾒｯｷ FE
39 PB03710 1 BKT ＢＫＴ FE
40 H5263C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016 1ﾊｺ400ｹ FE
41 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
42 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
43 K5225A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X008 ﾆｯｹﾙﾒｯｷ FE
44 H5263C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016 1ﾊｺ400ｹ FE
45 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
46 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
47 S2098N 1 CYLINDER シリンダ CDM2L20-25S-C73CL OT
48 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 1ﾊｺ200ｹ FE
49 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M 1ﾊｺ3000ｹｲﾘ ﾊｺｶﾞｲ FE
50 K5345D 1 CONTROLLER, SPEED コントローラ スピード AS2211F-01-06S(ｼﾛ) OT
51 PM00550 1 SHAFT シャフト FE
52 PM00560 1 PIN, CLAMP ピン クランプ FE
53 H3077K 2 BUSHING ブシュ R-MLCF2220 OT
54 PM31620 2 HOLDER ホルダ FE
55 H5263C 8 BOLT, HEX SOCKET ボルト 六角穴 M05X016 1ﾊｺ400ｹ FE
56 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
57 PZ05781 4 SEAL シール PL 英語/日本語 English/Japanese
58 PZ05791 4 SEAL シール PL 注1 Note.1
59 PZ07671 1 SEAL シール PL 英語/日本語 English/Japanese
60 PZ07681 1 SEAL シール PL 注1 Note.1
61 PZ05861 1 SEAL シール PL 英語/日本語 English/Japanese
62 PZ05871 1 SEAL シール PL 注1 Note.1
63 PB15240 2 BKT ＢＫＴ FE
64 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 1ﾊｺ400ｹ FE
65 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
66 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
67 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
注1 中国簡体字/中国繁体字
Note.1:Simplified Chinese/Traditional Chinese
