PQ-M6-DOUBLE CONVEYOR 5/ PQ-M6-ダブルコンベア 5/ QK05301 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 70 Y30491 1 UNION, ELBOW ユニオン エルボ KJW06-01S(ｼﾛ) OT 71 PM09990 1 HOLD…

100%1 / 625

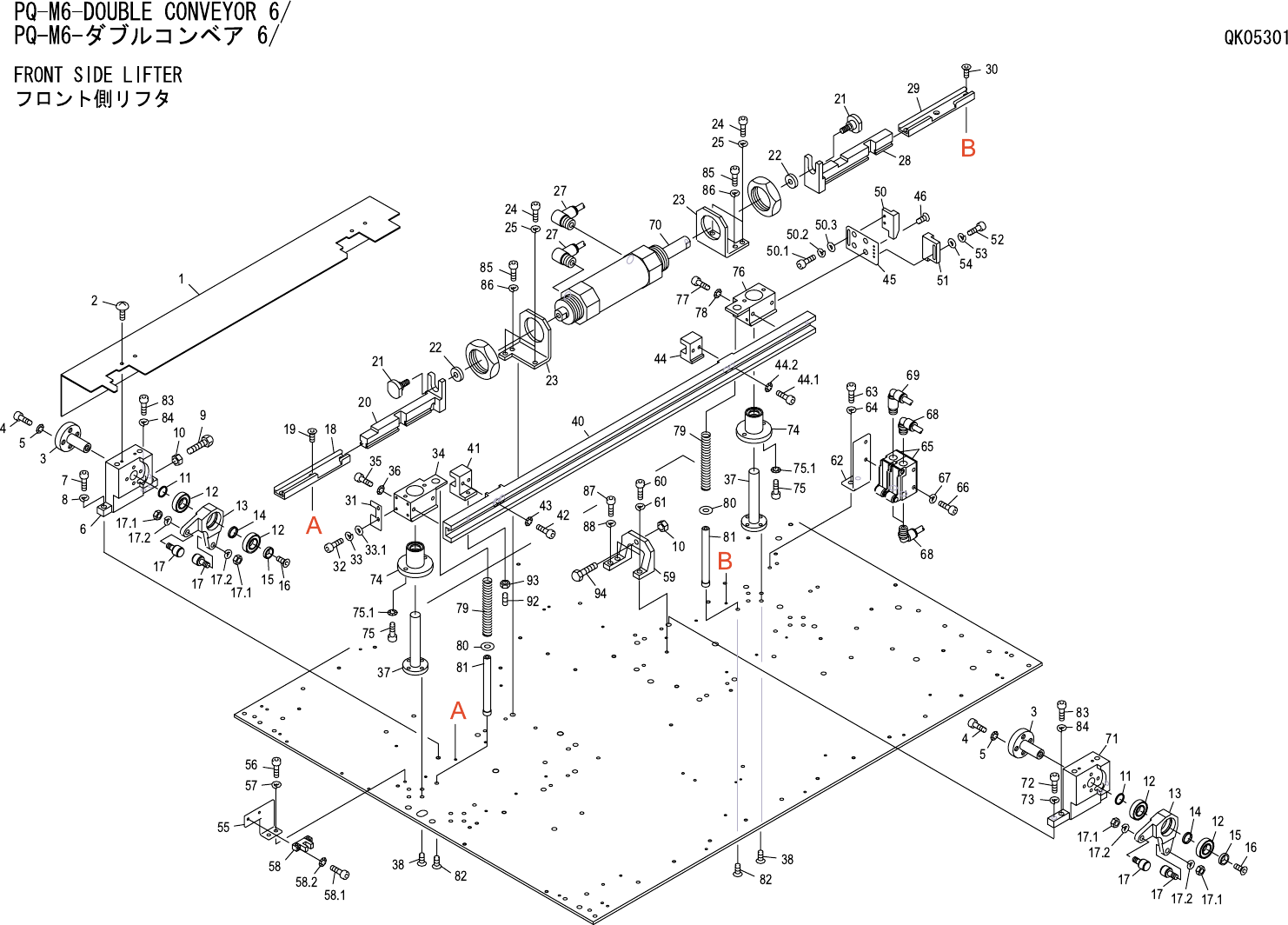

PQ-M6-DOUBLE CONVEYOR 5/
PQ-M6-ダブルコンベア 5/ QK05301
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
36 K5359H 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
38 PM02152 1 LIFTER リフタ FE
39 PM03410 1 GUIDE ガイド FE
40 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
41 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
42 PM03400 1 GUIDE ガイド FE
42.1 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
42.2 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
43 PB01141 1 PLATE プレート FE
44 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
48 PM13780 1 DOG ドッグ FE
49 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
50 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
52 PM08910 1 DOG ドッグ FE
52.1 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
52.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
52.3 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
53 S4077M 1 SENSOR, PHOTO センサ フォト PM-L44P 3M OT
53.1 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
53.2 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
54 PB00870 1 BKT, SW ＢＫＴ ＳＷ FE
55 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
56 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
57 PM10000 1 BKT, STOPPER ＢＫＴ ストッパ FE
58 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
59 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
60 H5503H 1 BOLT ボルト STBB6-20 OT
61 N1086A 2 NUT, HEX ナット 六角 M 6 P=1.0 3ｼｭ FE
62 PB01800 1 BKT, VALVE ＢＫＴ バルブ FE
63 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
64 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
65 H1063G 2 VALVE, MECHANICAL バルブ メカニカル VM121-01-01 OT
66 H5296A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
67 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
68 Y3082M 2 UNION, ELBOW ユニオン エルボ KQ2VS06-02S OT
69 Y3049W 3 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
363
PQ-M6-DOUBLE CONVEYOR 5/
PQ-M6-ダブルコンベア 5/ QK05301
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
70 Y30491 1 UNION, ELBOW ユニオン エルボ KJW06-01S(ｼﾛ) OT
71 PM09990 1 HOLDER, BEARING ホルダ ベアリング FE
72 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
73 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
74 H3255S 2 BUSHING ブシュ LMH12UU OT
74.1 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
74.2 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
75 PM11251 1 HOLDER ホルダ FE
76 H5293A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
77 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
78 S3261F 2 SPRING スプリング SWY16.5-100 OT
79 W1097W 2 WASHER ワッシャ SSWA17-1.0 OT
80 PM11260 2 GUIDE, SPRING ガイド スプリング FE
81 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
82 H5302B 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
83 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
84 H5300B 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
85 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
86 H5302B 1 BOLT, HEX SOCKET ボルト 六角穴 M05X020 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
87 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
91 N4032A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X012 ｸﾎﾞﾐｻｷ FE
92 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
93 H5503G 1 BOLT ボルト STBB6-15 OT
