PQ-M6-DOUBLE CONVEYOR 9/ PQ-M6-ダブルコンベア 9/ QK05301 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 H4440A 4 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT 2 PM01812 1 …
377

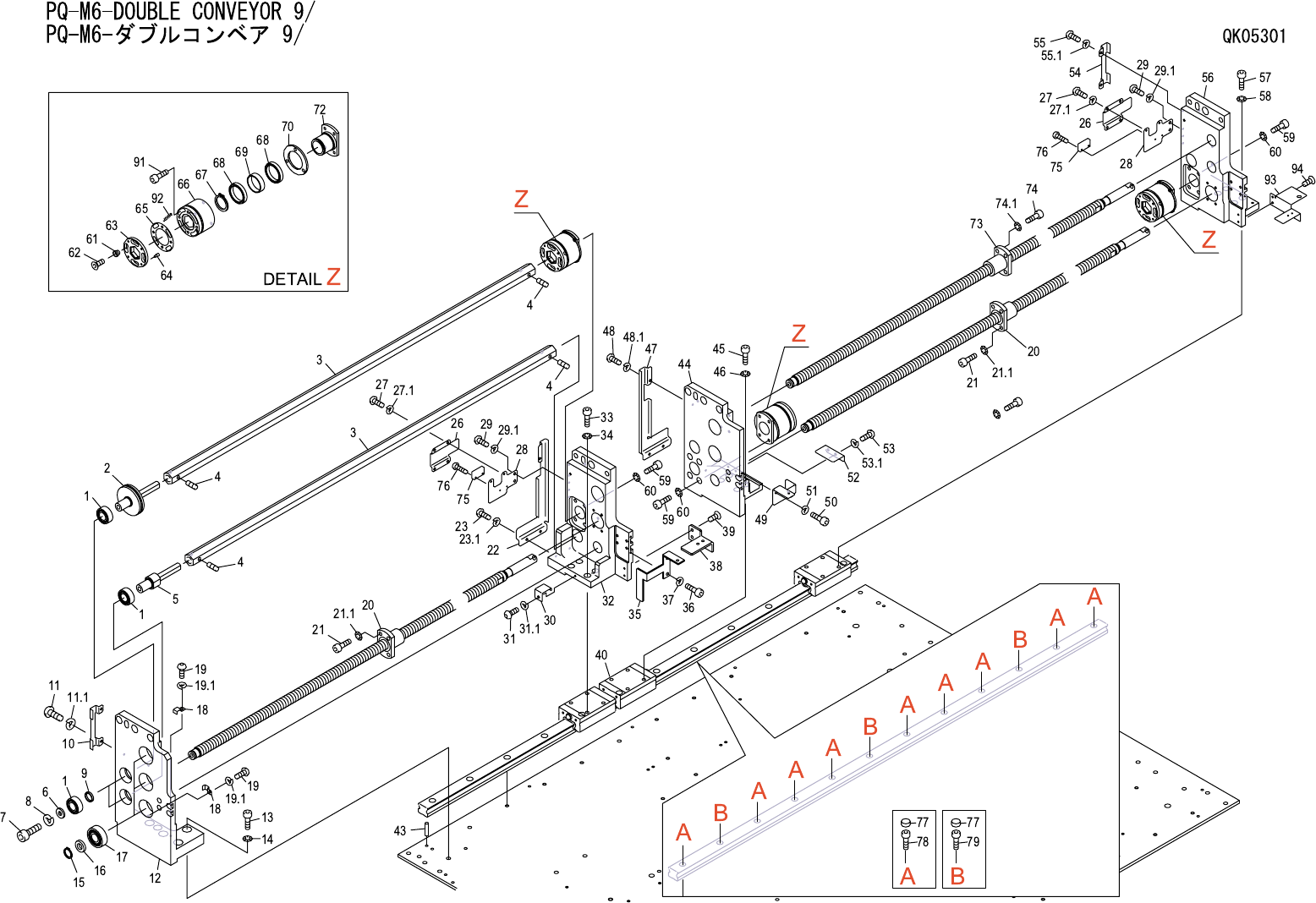

PQ-M6-DOUBLE CONVEYOR 9/
PQ-M6-ダブルコンベア 9/ QK05301
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 H4440A 4 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT
2 PM01812 1 PULLEY プーリ FE
3 PM06365 2 SHAFT シャフト FE
4 N40256 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X003 ｸﾎﾞﾐｻｷ FE
5 PM01792 1 SHAFT シャフト FE
6 W10872 2 WASHER ワッシャ WSSB12-5-2 OT
7 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
8 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
9 GVC0141 2 COLLAR カラー FE
10 PP00690 1 RETAINER, WIRING 押え 配線 FE
11 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
11.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 PM24404 1 BKT ＢＫＴ FE
13 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
14 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
15 S1031A 3 CIR-CLIP サークリップ STW 10 OT
16 W10049 3 WASHER ワッシャ LRB10-1.0 OT
17 H4202Z 3 BEARING ベアリング 6900ZZ OT
18 PP00440 3 RETAINER, WIRING 押え 配線 FE
19 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
19.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 XN00142 2 SCREW ネジ R-MSS1202Y特殊 OT
21 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21.1 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
22 PP00550 1 COVER, WIRING カバー 配線 FE
23 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
23.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PP00680 2 RETAINER, WIRING 押え 配線 FE
27 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
27.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 PP00530 2 BKT, SENSOR ＢＫＴ センサ FE
29 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
29.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 PP00450 1 RETAINER, WIRING 押え 配線 FE
31 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
31.1 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PM24426 1 BKT ＢＫＴ FE
378
PQ-M6-DOUBLE CONVEYOR 9/
PQ-M6-ダブルコンベア 9/ QK05301
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
33 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
34 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
35 PB00731 1 BKT, WIRING ＢＫＴ 配線 FE
36 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
37 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 PB00690 1 BKT ＢＫＴ FE
39 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
40 XG00130 1 GUIDE, RAIL ガイド レール SSR15XW3UUC1S+684LY-Ⅱ OT
43 H2092W 7 PIN, PARALLEL ピン 平行 3ﾟX6 Aｼｭ(M6) FE
44 PM24445 1 BKT ＢＫＴ FE
45 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 PP00560 1 COVER, WIRING カバー 配線 FE
48 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
48.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
49 PB00744 1 BKT, WIRING ＢＫＴ 配線 FE
50 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
51 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
52 PP00700 1 RETAINER, WIRING 押え 配線 FE
53 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
53.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
54 PP00690 1 RETAINER, WIRING 押え 配線 FE
55 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
55.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
56 PM24465 1 BKT ＢＫＴ FE
57 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
58 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
59 H5288A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
60 W1011A 12 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
61 PM02050 12 COLLAR カラー FE
62 K5357T 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
63 PM02020 3 PULLEY プーリ AL
64 PM02061 12 PIN ピン FE
65 PP00460 3 WASHER ワッシャ FE
66 PM09230 3 PULLEY プーリ AL
67 S1046A 3 CIR-CLIP サークリップ WR19 OT
68 H4104A 6 BEARING ベアリング DDA-2520 OT
