396

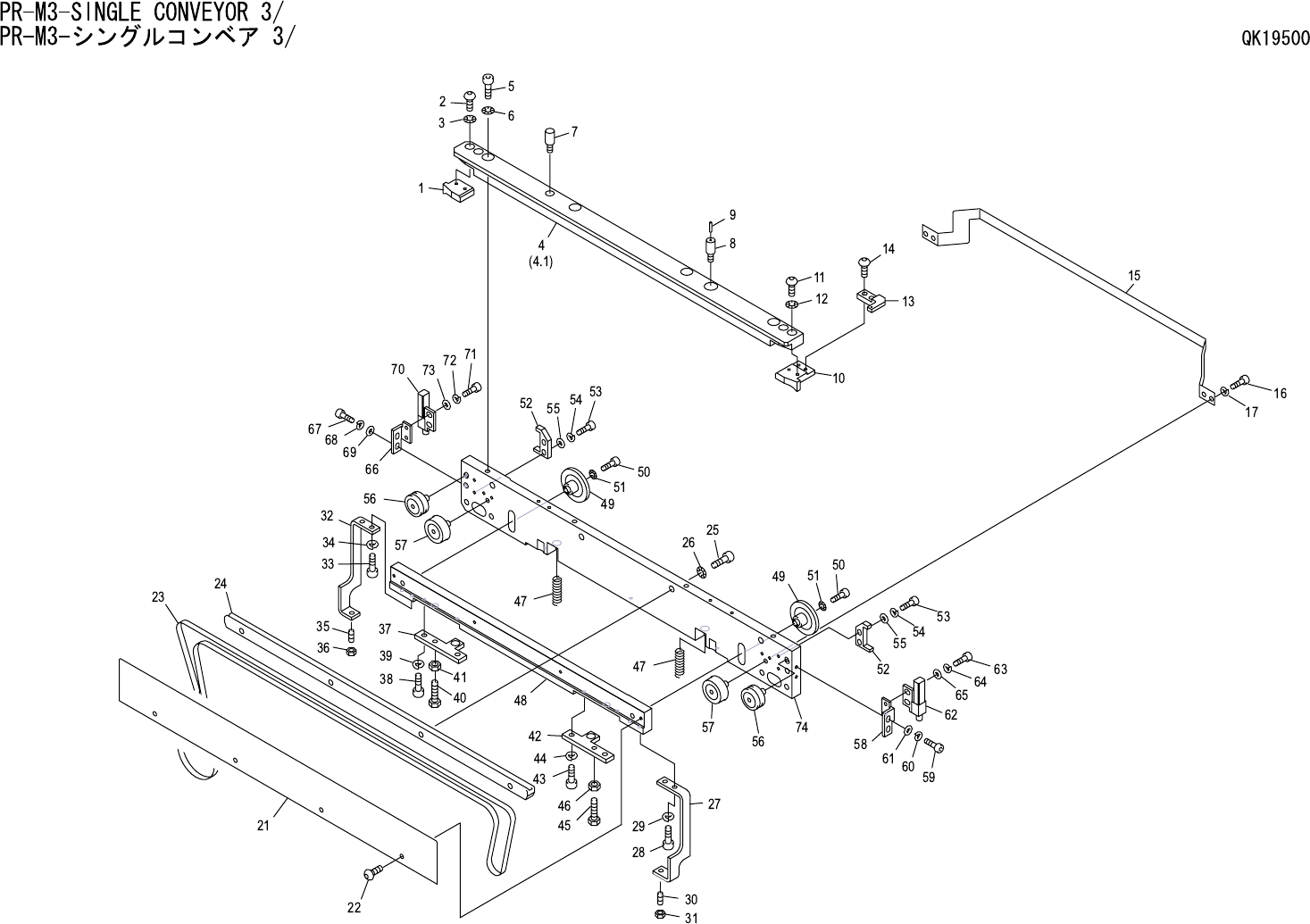

PR-M3-SINGLE CONVEYOR 2/
PR-M3-シングルコンベア 2/ QK19500
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
37 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
38 PM12141 1 PLATE プレート FE
39 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
40 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 PM52670 1 BOLT ボルト FE
42 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
43 ADBPP8010 2 PULLEY プーリ OT
44 AA93000 2 PULLEY プーリ OT
45 PZ14450 2 SPRING スプリング FE
46 PM11635 1 PLATE, GUIDE プレート ガイド FE
47 PM01751 2 GUIDE ガイド FE
48 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
49 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
50 PM21051 2 BLOCK, LOCATING ブロック 位置決め FE
51 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
52 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
53 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
54 PM21010 1 BKT, SENSOR ＢＫＴ センサ FE
55 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
56 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 W1041F 2 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
58 XS01452 1 SENSOR, FIBER センサ ファイバ HPF-9036 OT
59 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
60 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1041F 2 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
62 PM21020 1 BKT, SENSOR ＢＫＴ センサ FE
63 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
64 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
65 W1041F 2 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
66 XS01452 1 SENSOR, FIBER センサ ファイバ HPF-9036 OT
67 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
68 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
69 W1041F 2 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
70 PM11567 1 PLATE プレート FE
71 PZ14130 2 SEAL シール PL
