AB-M3-BED 3/ AB-M3-ベッド 3/ QK02101 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 PM00751 1set BLOCK ブロック FE 注1 Note.1 2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1…

100%1 / 625
15

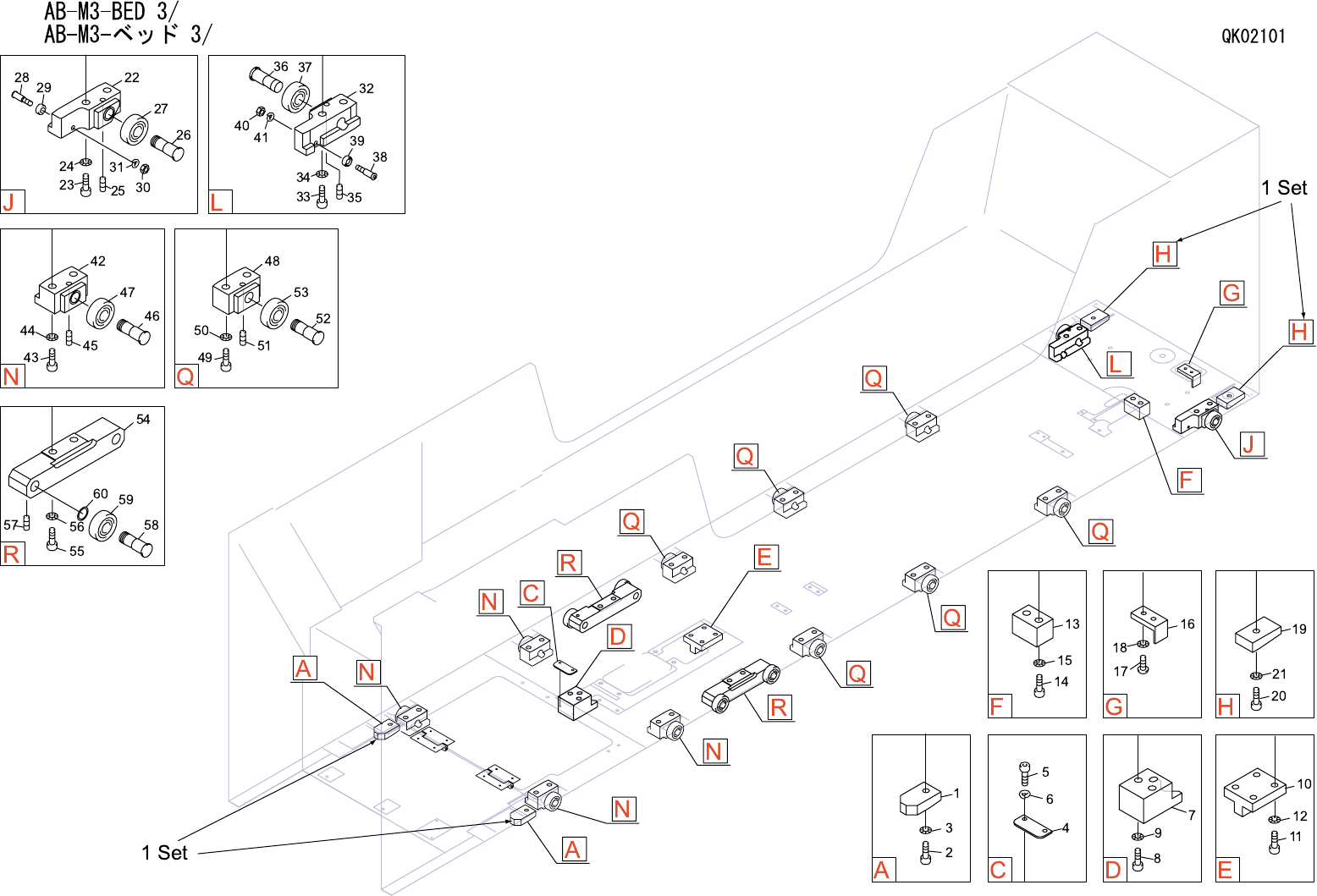

AB-M3-BED 3/
AB-M3-ベッド 3/ QK02101
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM00751 1set BLOCK ブロック FE 注1 Note.1
2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
3 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
4 PB00500 1 PLATE プレート FE
5 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 1ﾊｺ500ｹ FE
6 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
7 PM00743 1 V BLOCK ヤゲン FE
8 H5327A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X030 1ﾊｺ200ｹ FE
9 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
10 PM00810 1 BLOCK ブロック FE
11 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
12 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
13 PM00790 1 STOPPER ストッパ FE
14 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
15 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
16 PM00850 1 DOG ドッグ FE
17 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
18 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
19 PM00761 1set BLOCK ブロック FE 注1 Note.1
20 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
21 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
22 PM04003 1 GUIDE ガイド FE
23 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
24 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
25 N4045A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
26 PM00841 1 SHAFT シャフト FE
27 H4175A 1 BEARING ベアリング 6000ZZ OT
28 PM04021 1 PIN ピン FE
29 PM04010 1 ROLLER ローラ FE
30 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
31 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
32 PM03993 1 GUIDE ガイド FE
33 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
34 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
35 N4045A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
36 PM00841 1 SHAFT シャフト FE
37 H4175A 1 BEARING ベアリング 6000ZZ OT
16
AB-M3-BED 3/
AB-M3-ベッド 3/ QK02101
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
38 PM04020 1 PIN ピン FE
39 PM04010 1 ROLLER ローラ FE
40 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
41 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
42 PM00782 4 GUIDE ガイド FE
43 H5326A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
44 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
45 N4045A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
46 PM00841 4 SHAFT シャフト FE
47 H4175A 4 BEARING ベアリング 6000ZZ OT
48 PM04052 6 GUIDE ガイド FE
49 H5326A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
50 W1013A 12 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
51 N4045A 6 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
52 PM00841 6 SHAFT シャフト FE
53 H4175A 6 BEARING ベアリング 6000ZZ OT
54 PM10621 2 BLOCK ブロック FE
55 H5327A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X030 1ﾊｺ200ｹ FE
56 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
57 N4045A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
58 PM00841 4 SHAFT シャフト FE
59 H4175A 4 BEARING ベアリング 6000ZZ OT
60 PB06690 4 WASHER ワッシャ FE
注1 これらの部品は2個で1set納入となります。交換時は図示の組合せに従い2個同時に交換して下さい。
Note.1:These parts are delivered in sets of 2 parts. Replace both parts in a set, as shown in the illustration, at the same time.
