PR-M3-SINGLE CONVEYOR 9/
PR-M3-シングルコンベア 9/ QK19500
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM38891 2 BKT ＢＫＴ FE
2 K5261A 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X010 FE
3 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
5 K5260A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X008 FE
6 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 PM35551 2 SHAFT シャフト FE
8 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
9 PM27013 1 PIN ピン FE
10 PM35750 1 JOINT KNUCKLE ジョイント ナックル FE
11 N4019A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
12 PM31521 1 COLLAR カラ− FE
13 PZ11520 1 BEARING DRY ベアリング ドライ DUB1006 OT
14 PB18195 1 LINK リンク FE
15 S1031A 2 CIR-CLIP サークリップ STW 10 FE
16 PZ10711 1 TAPE テ−プ OT
17 PM35560 2 LEVER レバ− FE
18 PM27862 2 WASHER ワッシャ FE
19 H4337A 2 BEARING, DRY ベアリング ドライ DUB 1220 OT
20 PM27872 2 WASHER ワッシャ FE
21 PM50030 2 PIN ピン FE
22 H4333H 2 BEARING, DRY ベアリング ドライ DUB 1020 OT
23 H4330A 2 BEARING, DRY ベアリング ドライ DUB 1008 OT
24 PM31532 1 PIN ピン FE
25 PM31542 1 COLLAR カラ− FE
26 PZ11520 1 BEARING DRY ベアリング ドライ DUB1006 OT
27 H2187T 1 PIN ピン CDGH10-22 FE
28 S1031A 2 CIR-CLIP サークリップ STW 10 FE
29 XS01600 1 CYLINDER AIR シリンダ エア− SPC2-40-40-C-LZ3 OT
30 PM38880 1 BKT CYLINDER ＢＫＴ シリンダ FE
31 K5261A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X010 FE
32 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 W1050A 3 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
34 Y3121N 1 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
35 K5340Y 2 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
36 Y3079H 1 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
37 K5342D 1 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ) OT
420
421

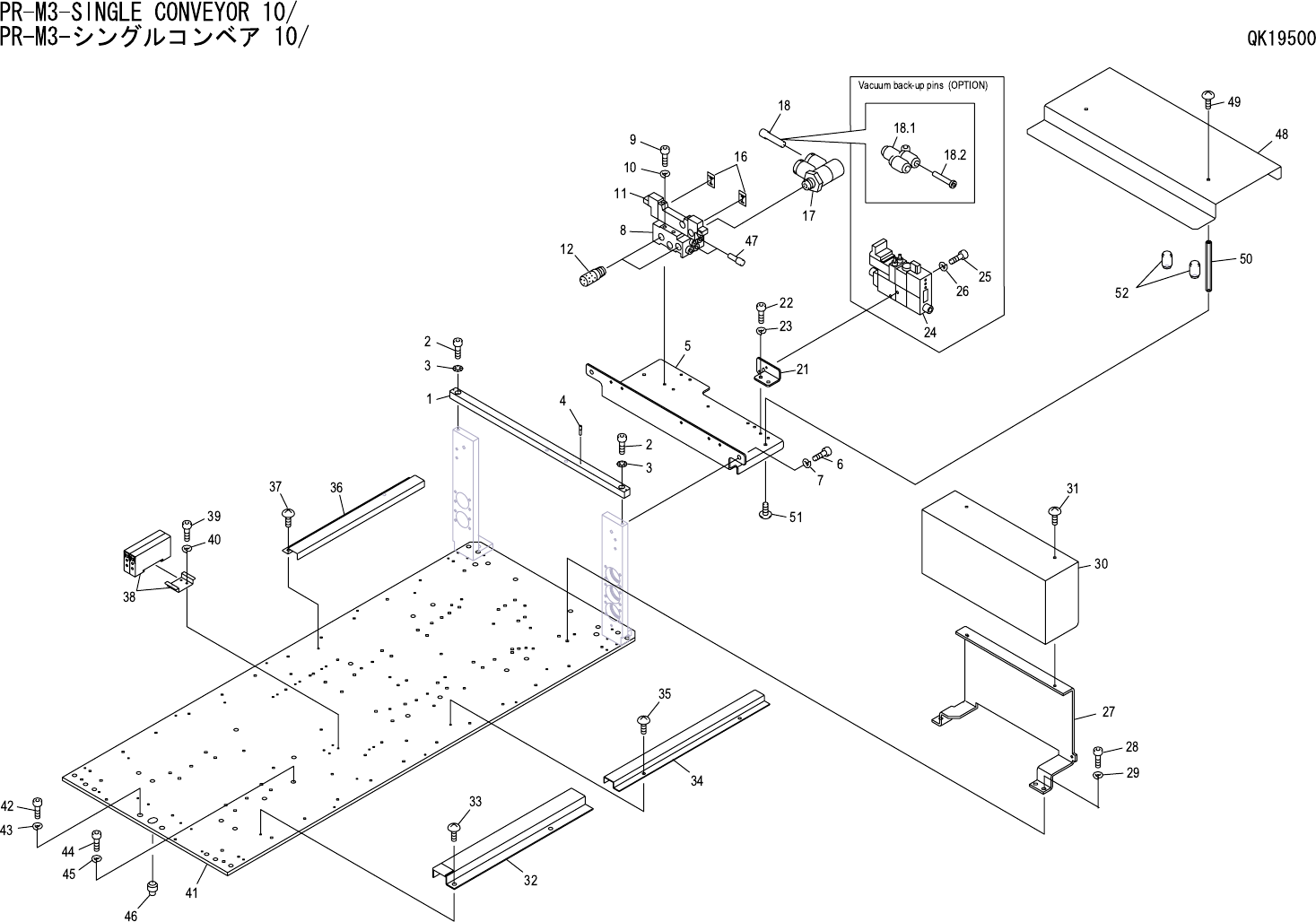

PR-M3-SINGLE CONVEYOR 10/
PR-M3-シングルコンベア 10/ QK19500
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM14762 1 PLATE, REFERENCE プレ−ト 基準 FE
2 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 PJ00300 1 PIN ピン PL
5 PB16601 1 BKT ＢＫＴ FE
6 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
8 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
9 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
10 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 H1337K 1 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
12 S1056A 2 SILENCER サイレンサ AN101-01 OT
16 PX02880 1 NAMEPLATE SOL メイバン ＳＯＬ PL
17 Y3120A 1 UNION, ELBOW ユニオン エルボ KQ2VD08-01S OT
18 H3145M 1 PLUG プラグ KQ2P-08 OT 注1 Note.1
18.1 K50766 1 CONNECTOR コネクタ KQ2U06-08 OT 注2 Note.2
18.2 H3127C 1 PLUG プラグ PP6 OT 注2 Note.2
20 K20075 2 CAP キャップ KQ2C06-00 OT
21 PB16630 1 BKT ＢＫＴ FE
22 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
23 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 . 1 GENERATOR, VACUUM 発生器 真空 VJPB-060606-D24L-W OT 注2 Note.2
25 H5281A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X025 FE 注2 Note.2
26 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE 注2 Note.2
27 PB14680 1 BKT ＢＫＴ FE
28 H5297A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
29 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
30 PB14671 1 COVER カバ− FE
31 K5207A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
32 PB02041 1 DUCT, WIRING ダクト ハイセン FE
33 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
34 PB00891 1 DUCT, WIRING ダクト ハイセン FE
35 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
36 PB04940 1 DUCT, WIRING ダクト ハイセン FE
37 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
38 A1068D 1 AMPLIFIER, SENSOR アンプ センサ HPX-NT4 OT
39 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 1ﾊｺ500ｹ FE
