503
TA-TRAY COVER
TA-トレイ カバー AA0DB02
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
77 S31935 1 SW, LIMIT ＳＷ リミット D4NL-1HFG-B OT
78 H5295A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
79 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
80 M1011K 1 MAGNET CATCH マグネットキャッチ TL-105 OT
81 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
82 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
502
503

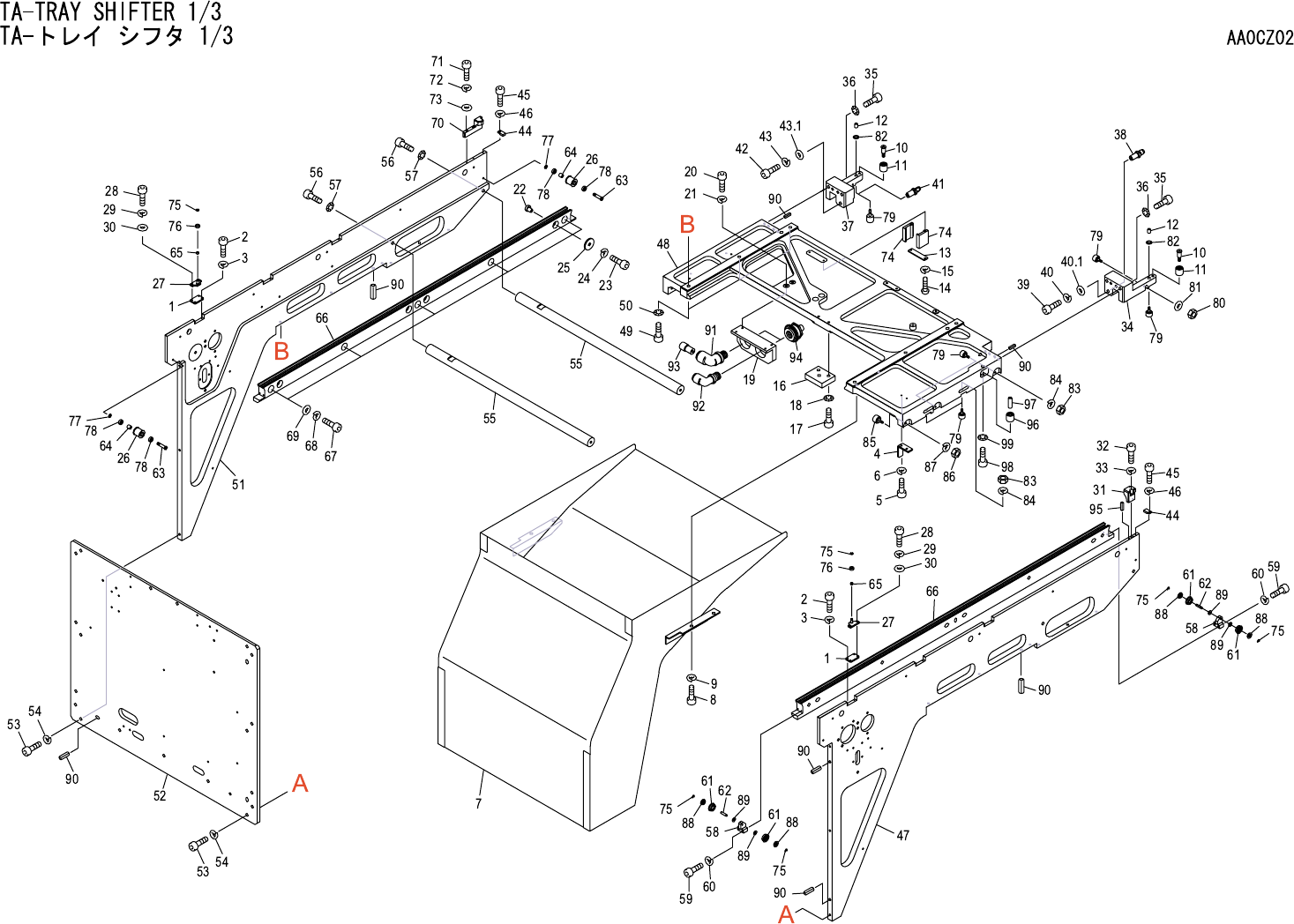

TA-TRAY SHIFTER 1/3
TA-トレイ シフタ 1/3 AA0CZ02
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PB15301 6 PLATE プレート FE
2 H5266A 12 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
3 W1020A 12 WASHER, LOCK ワッシャ スプリング 2M/M FE
4 PB15331 1 DOG ドッグ FE
5 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
6 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 PB16760 1 CHUTE, DISCHARGE シュート 排出 FE
8 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
9 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
10 PM02351 2 PIN, ROLLER ピン ローラ FE
11 PM02421 2 ROLLER ローラ PL
12 PM02502 2 NUT ナット FE
13 PM02613 1 PLATE プレート FE
14 K5232A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X035 ﾆｯｹﾙﾒｯｷ FE
15 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 PM14482 1 BKT ＢＫＴ FE
17 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
18 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PM14491 1 BKT ＢＫＴ FE
20 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
21 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 PM26260 6 PIN, ECCENTRIC ピン 偏心 FE
23 H5274A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
24 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 W1087W 6 WASHER ワッシャ WSSB10-3-1 FE
26 PM26294 8 ROLLER ローラ FE
27 PM26320 6 PIN ピン FE
28 H5266A 12 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
29 W1020A 12 WASHER, LOCK ワッシャ スプリング 2M/M FE
30 W1039D 12 WASHER, FLAT ワッシャ 平 M2X0.3X5(ﾐｶﾞｷﾏﾙ) FE
31 PM26330 1 BLOCK, LOCATING ブロック 位置決め FE
32 H5268K 1 BOLT, HEX SOCKET ボルト 六角穴 M02X015 FE
33 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
34 PM26350 1 BKT, LOCATING ＢＫＴ 位置決め FE
35 H5302A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
36 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
37 PM26360 1 BKT, LOCATING ＢＫＴ 位置決め FE
