PTS-NXT-02.1JE - 第554页
525
TA-TRAY TOWER 2/
TA-トレイ タワー 2/ AA0DA02
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
71 PB21760 1 COVER カバー FE
72 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
73 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
74 PB17220 1 RETAINER, WIRING 押え 配線 FE
75 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
76 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
77 PB17230 1 RETAINER, WIRING 押え 配線 FE
78 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
79 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
524
525

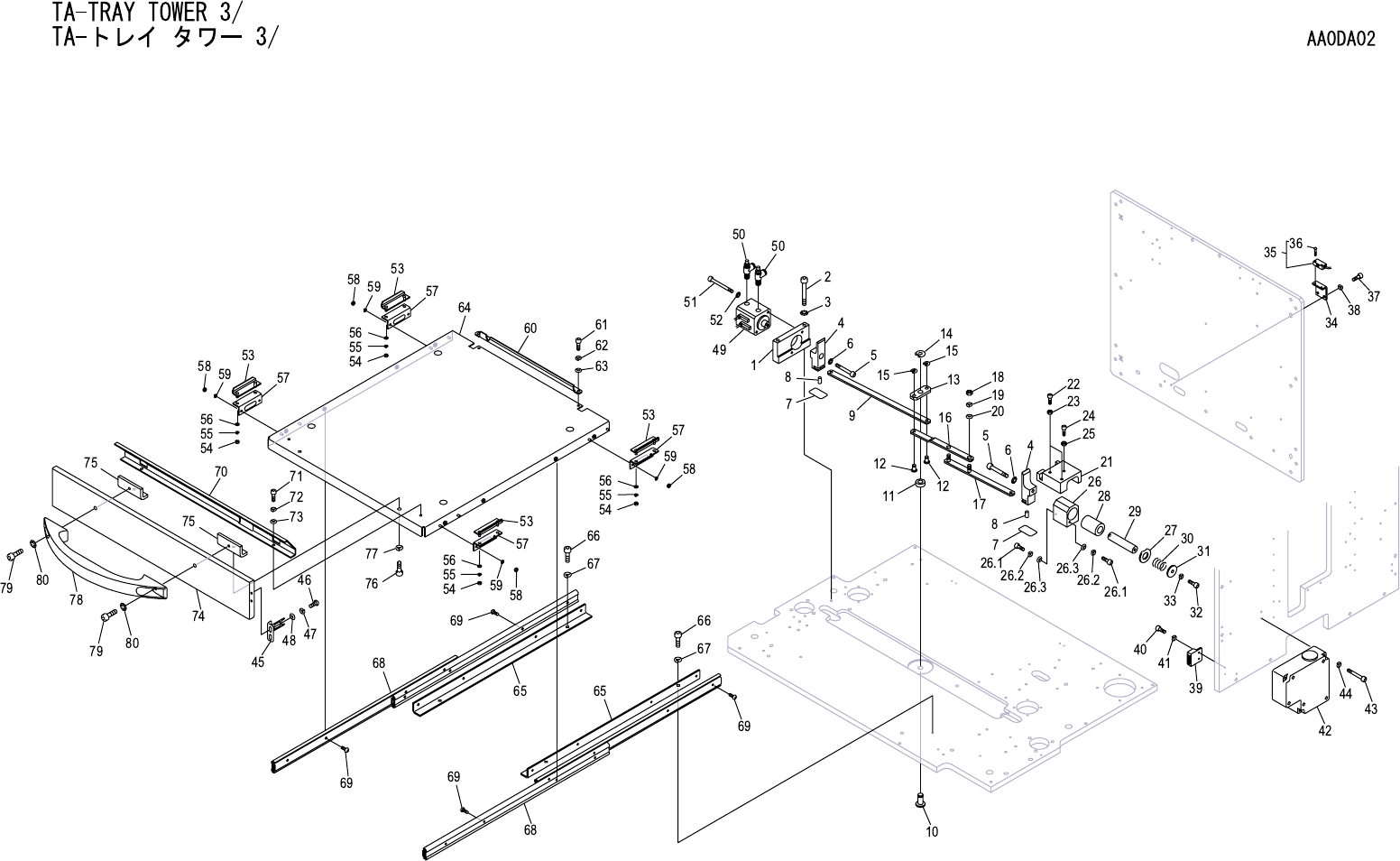

TA-TRAY TOWER 3/
TA-トレイ タワー 3/ AA0DA02
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 PM41010 1 BKT ＢＫＴ FE
2 H5308A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X045 FE
3 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 PM41000 2 CAM カム FE
5 H5302A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
6 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
7 PB16050 2 SPACER スペーサ FE
8 H21460 2 PIN, PARALLEL ピン 平行 MSTH5-10 OT
9 PB16060 2 ARM アーム FE
10 PM28441 1 PIN ピン FE
11 PM28450 1 COLLAR カラー FE
12 PM28431 2 PIN ピン FE
13 PB16071 1 ARM アーム FE
14 S1025A 1 CIR-CLIP サークリップ ST-EW- 7 OT
15 S1022A 2 CIR-CLIP サークリップ ST-EW- 4 OT
16 PB22450 1 ARM アーム FE
17 PB22460 1 ARM アーム FE
18 N1081T 2 NUT, HEX ナット 六角 M 4 3ｼｭ FE
19 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
21 PM41020 1 BLOCK ブロック FE
22 H5505B 2 BOLT, HEX SOCKET ボルト 六角穴 ACB5-50 FE
23 N1083A 2 NUT, HEX ナット 六角 M 5 P=0.8 3ｼｭ FE
24 H5299A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
25 N1083A 1 NUT, HEX ナット 六角 M 5 P=0.8 3ｼｭ FE
26 PM41030 1 HOLDER ホルダ FE
26.1 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
26.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
26.3 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
27 PB22440 1 WASHER ワッシャ FE
28 H4291T 1 BEARING, SLIDE ベアリング スライド LM12UU OT
29 S23071 1 SHAFT シャフト PSFJW12-55-M4-N5 OT
30 S3261R 1 SPRING スプリング WT16-20 OT
31 W10889 1 WASHER ワッシャ WSSB20-4-2 FE
32 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
33 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
34 PB16031 1 BKT ＢＫＴ FE
