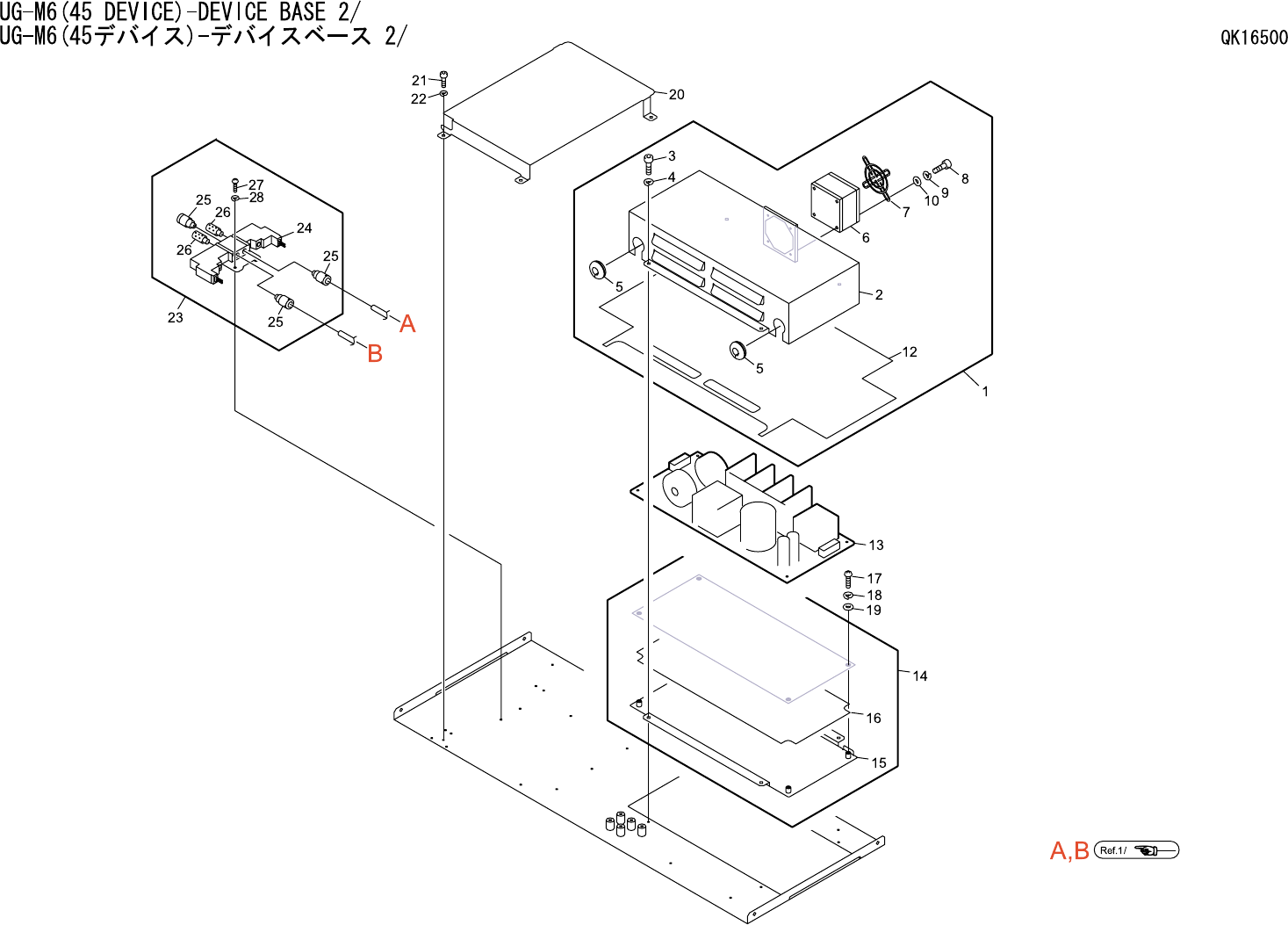

UG-M6(45 DEVICE)-DEVICE BASE 1/2
UG-M6(45デバイス)-デバイスベース 1/2 QK16500
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
39 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE 2N･m
40 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 S40266 1 SENSOR センサ E2S-W15 OT
41.1 . 1 FIXTURE 金具 Y92E-C1R6 OT
42 K5173F 1 SCREW, C/R PAN 小ネジ 十穴鍋 M03X004(ｽﾃﾝﾚｽ) FE 2N･m
43 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
44 PJ02931 2 HOLDER, CONNECTOR ホルダ コネクタ PL
45 PM02613 1 PLATE プレート FE
47 K5232A 2 SCREW, ROUND 小ネジ 丸 M03X035 ﾆｯｹﾙﾒｯｷ FE 2N･m
48 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
49 AA54202 1 CYLINDER, AIR シリンダ エアー OT
50 PM25552 1 FRAME フレーム FE
51 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE 8N･m
52 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
53 PM25560 2 PIN, PIVOT ピン 支点 FE
55 N1085A 2 NUT, HEX ナット 六角 M 6 P=1.0 FE
56 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
57 PM12092 2 COLLAR カラー FE
58 K1045K 1 FIXTURE 金具 7-CDA20 OT
59 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE 8N･m
60 S2209K 1 CYLINDER, AIR シリンダ エアー CDAS20X50-B-R-ZE135A2 OT
61 K5338Z 2 CONTROLLER, SPEED コントローラ スピード AS1301F-M5-04 FE
62 PM07261 1 JOINT, KNUCKLE ジョイント ナックル FE
63 S1024A 2 CIR-CLIP サークリップ ST-EW- 6 OT
64 PM07270 1 PIN ピン FE
65 PM12082 2 COLLAR カラー FE
66 PM12172 1 LEVER, CLAMP レバー クランプ FE
67 PZ07700 1 TUBE チューブ TU0425B L=275 OT
68 PZ07690 1 TUBE チューブ TU0425B L=215 OT
69 AA54602 1 SOCKET, COUPLER ソケット カプラ OT
70 PM14073 1 BKT ＢＫＴ FE
71 XS01130 2 SOCKET, COUPLER ソケット カプラ MAS-2S CS29103-1 OT
72 Y3080A 2 UNION, ELBOW ユニオン エルボ KQ2L10-02S OT
73 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE 4N･m
74 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
75 H2093B 2 PIN, PARALLEL ピン 平行 ﾟ4X8 Aｼｭ (M6) OT ThreeeBond1373B
76 S2025A 4 SHEET シート CTAM1 (100ｺ/ﾌｸﾛ) PL
571
UG-M6(45 DEVICE)-DEVICE BASE 1/2
UG-M6(45デバイス)-デバイスベース 1/2 QK16500
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
77 K5170T 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE 2N･m
78 H1140A 4 BAND, TIE バンド 結束 T18R PL
