PTS-NXT-02.1JE - 第607页
578

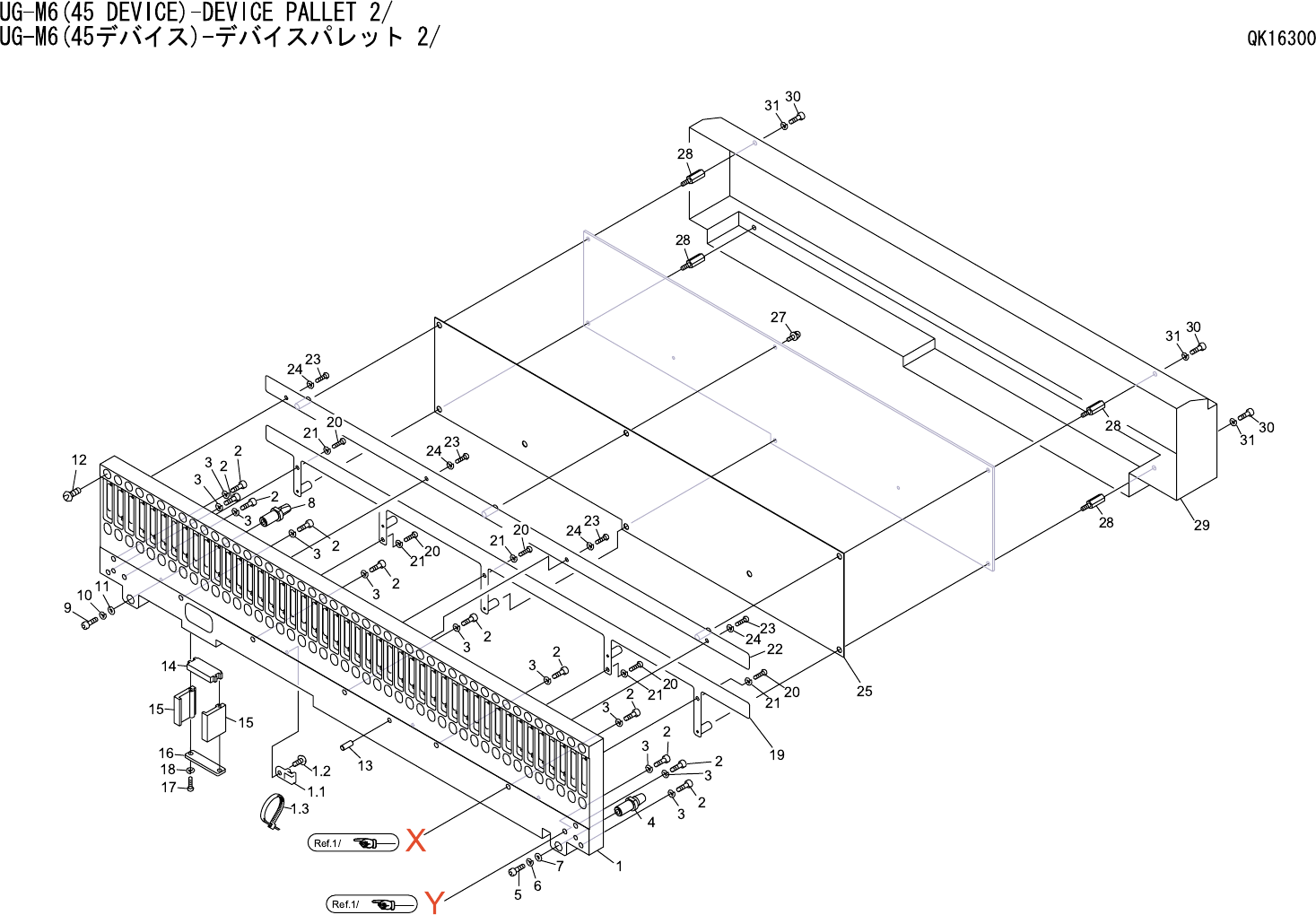

UG-M6(45 DEVICE)-DEVICE PALLET 1/2
UG-M6(45デバイス)-デバイスパレット 1/2 QK16300
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
37 PB13911 1 COVER カバー FE
38 K5170T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE 2N･m
40 PM02525 1 PLATE, CLAMPING プレート クランプ FE
41 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
42 H2093B 2 PIN, PARALLEL ピン 平行 ﾟ4X8 Aｼｭ (M6) FE ThreeBond1373B
43 PM02455 1 BKT, RAIL ＢＫＴ レール FE
44 H2093B 2 PIN, PARALLEL ピン 平行 ﾟ4X8 Aｼｭ (M6) FE ThreeBond1373B
44.1 H2093D 1 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭ (M6) FE ThreeBond1373B
45 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE 4N･m
46 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
47 . 2 CAM FOLLOWER カムフォロア CF3-A OT
48 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
49 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
50 . 1 CAM FOLLOWER カムフォロア CF3-A OT
51 N1076A 1 NUT ナット M 3 P=0.5 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
52 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
53 . 1 CAM FOLLOWER カムフォロア CF4-A FE
54 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
55 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
56 PB03660 1 DOG ドッグ FE
57 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE 2N･m
58 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 PM26410 1 BAR, GUIDE バー ガイド FE
60 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE 8N･m
61 H2093B 2 PIN, PARALLEL ピン 平行 ﾟ4X8 Aｼｭ (M6) FE ThreeBond1373B
62 PM26430 1 PIN ピン FE
62.1 PM26440 1 ROLLER ローラ FE
63 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
64 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
65 . 1 CAM FOLLOWER カムフォロア CF3-A OT
66 PM02502 1 NUT ナット FE
67 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
68 PM02351 1 PIN, ROLLER ピン ローラ FE
69 PM02421 1 ROLLER ローラ FE
70 PX01590 1 SEAL, BAR CODE シール バーコード OT
