PTS-NXT-02.1JE - 第65页
36

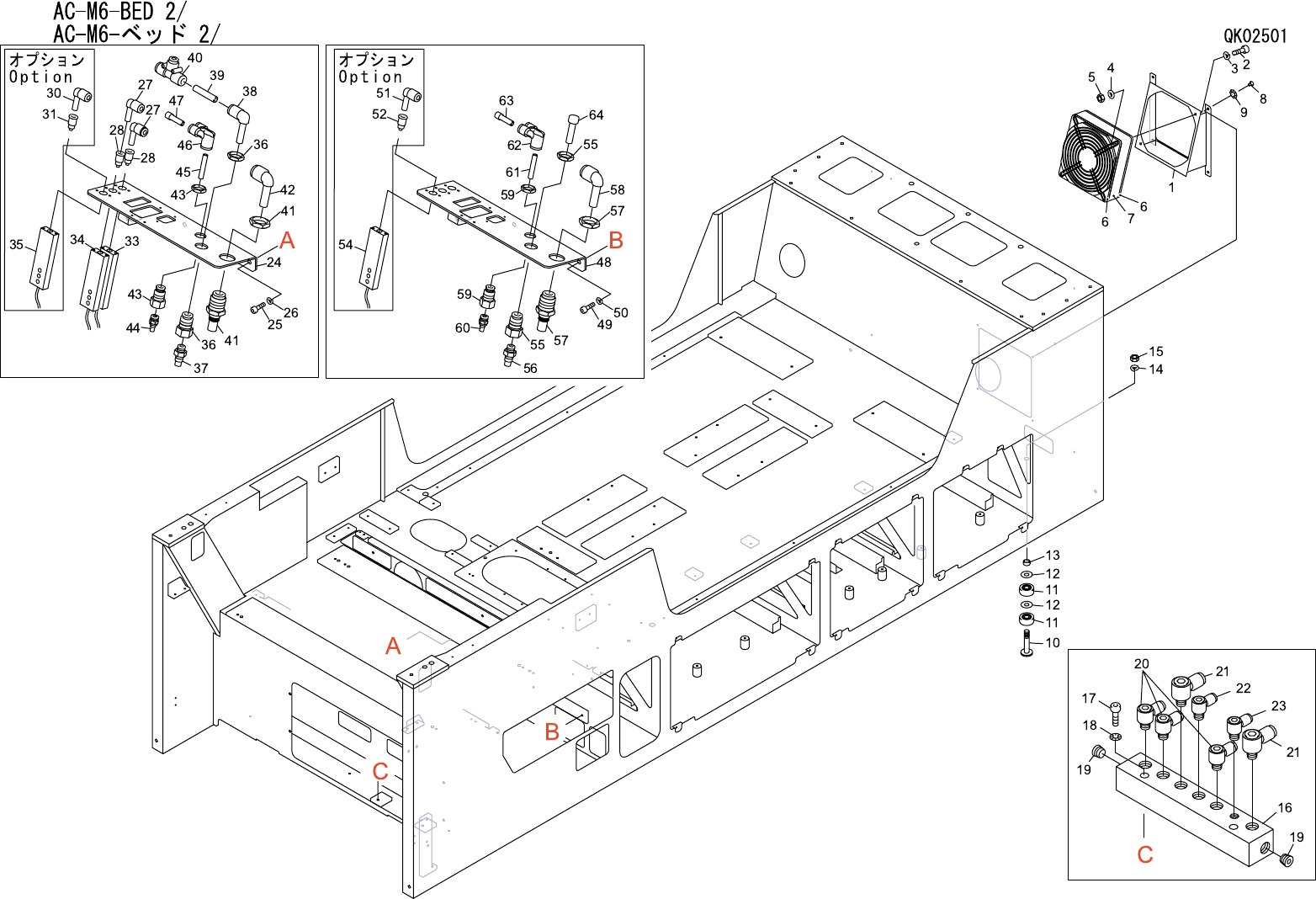

AC-M6-BED 1/7
AC-M6-ベッド 1/7 QK02501
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
37 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
38 PB03711 1 BKT ＢＫＴ FE
39 H5263C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
40 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
41 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
42 PB14290 1 BKT ＢＫＴ FE
43 H5263C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
44 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
45 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
46 H5263C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
47 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
48 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
49 PB08551 1 COVER カバー FE
50 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
51 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
52 PB11841 1 COVER カバー FE
53 K5362T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M08X015 FE
54 PX01910 1 SEAL, BAR CODE シール バーコード OT
55 PZ05781 4 SEAL シール PL 英語/日本語 English/Japanese
56 PZ05791 4 SEAL シール PL 注1 Note.1
57 PZ07671 1 SEAL シール PL 英語/日本語 English/Japanese
58 PZ07681 1 SEAL シール PL 注1 Note.1
59 PZ05861 1 SEAL シール PL 英語/日本語 English/Japanese
60 PZ05871 1 SEAL シール PL 注1 Note.1
注1 中国簡体字/中国繁体字
Note.1:Simplified Chinese/Traditional Chinese
35
36
37
