3.5 機器設定
用來設定與生產資料無關的機器狀態。
∗
您無法從操作員模式中從主畫面點選此功能(預設值)。
1.
點選
此按鈕在主畫面中。

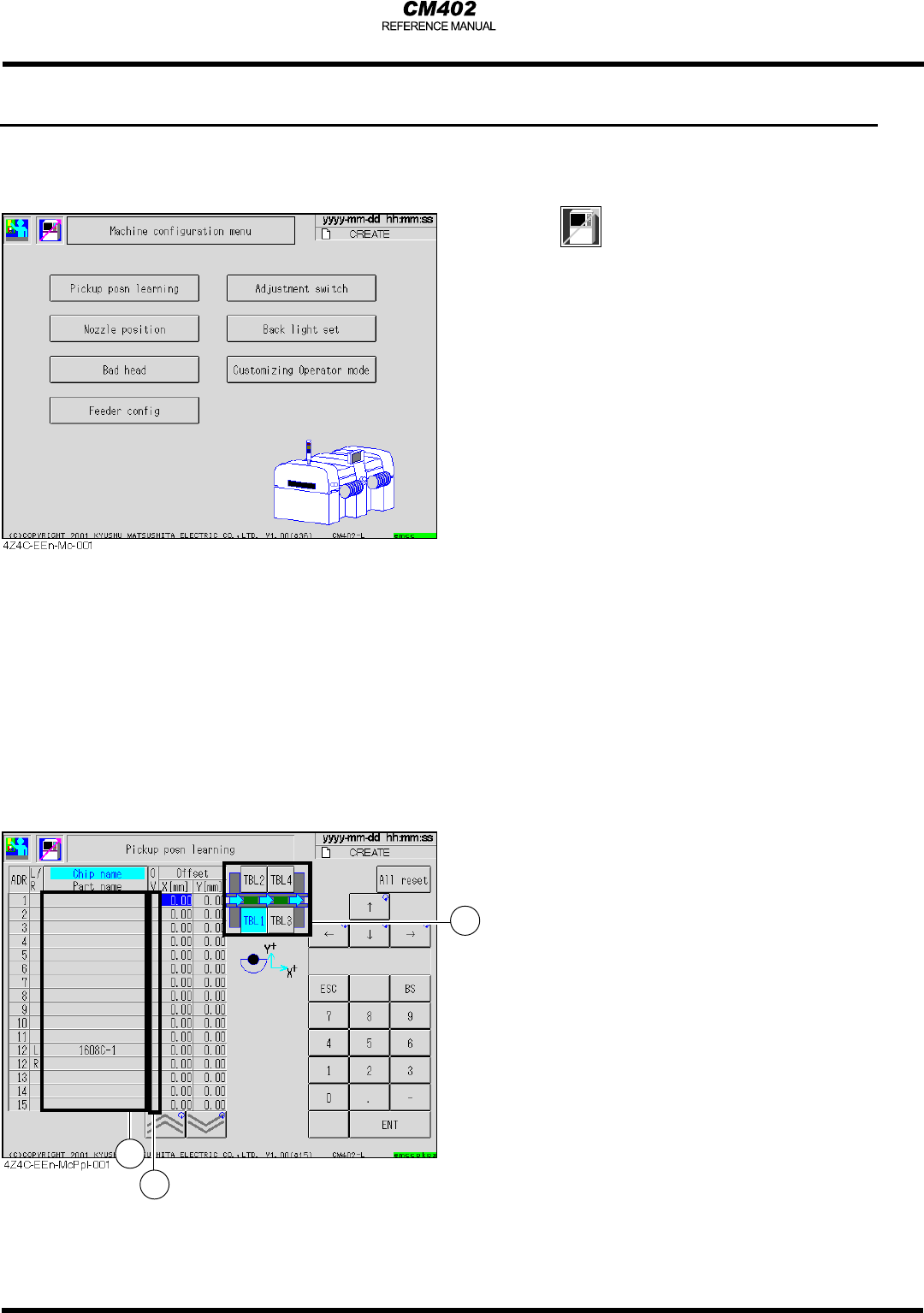

Machine
config
•
顯示機器設定畫面
∗
點選功能按鈕可顯示各個設定畫面
•
只有高速工作頭可以進入[Nozzle position]
功能畫面。
3.5.1Pick-upPositionLearning (校正吸著位置)
用來依料架位置檢查在生產時進行的吸取位置校正中所獲得的校正值。
在生產時，辨識結果的十分之一會加入校正資料中的目前校正數值上。
當你點選[All reset]或是讀取生產資料，所有料站的吸著校正資料將會重置為0.0。
1
2
3
• 依料架顯示零件或料件名稱
?
(每點選此鍵可進行切換)
• 選擇要顯示的工作台 @
[All reset]
刪除所有校正資料。
當確認訊息出現時請點選[Yes]。
•
如果某個料架的吸取校正值X或Y等於或大於
-1.0 mm 則 “OV” 欄位(3)會顯示為黃色。
請檢查料架的狀態。
Page 3-20

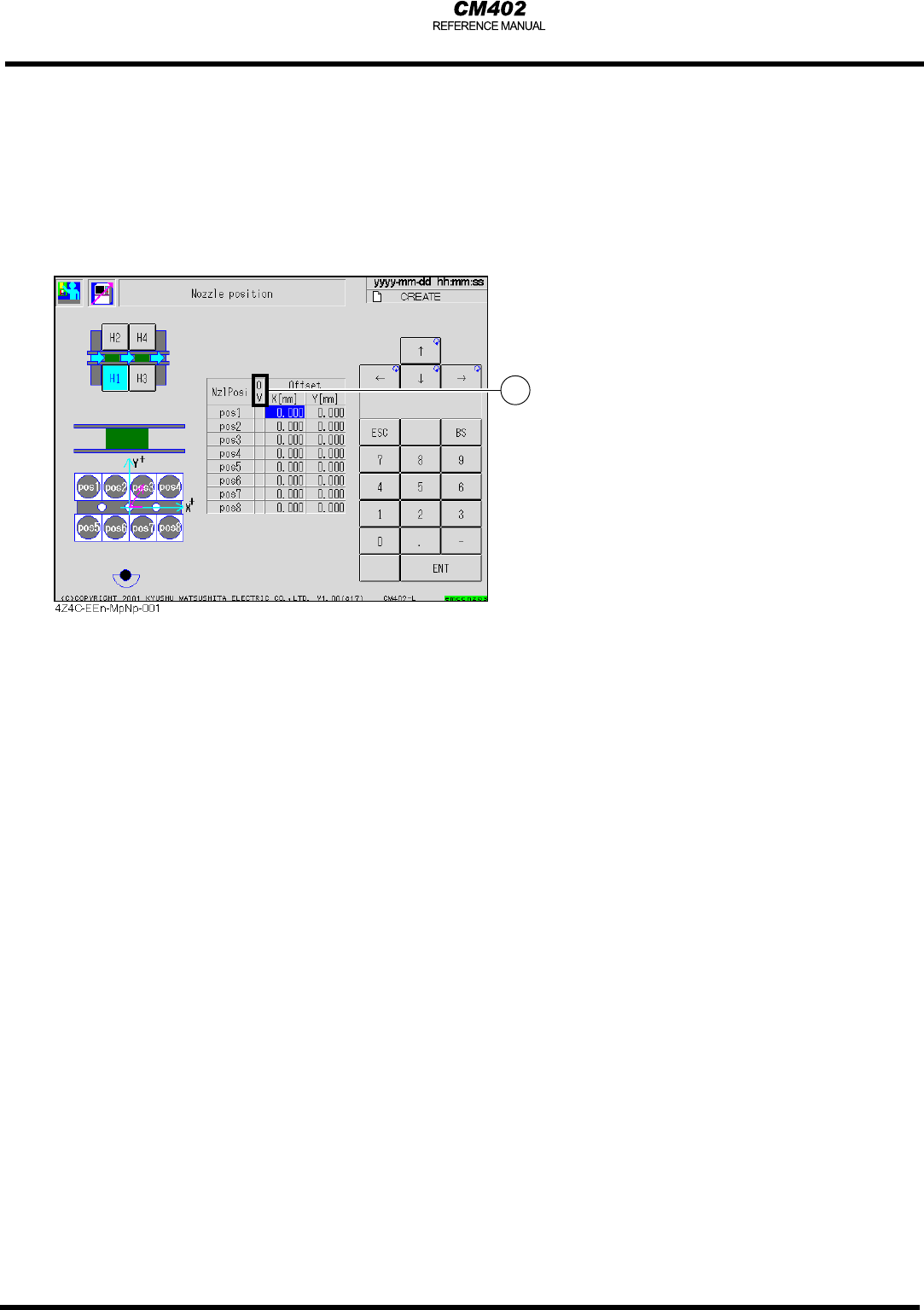

3.5.2Nozzle Position (吸嘴位置)
例如在進行自動運轉之前，當吸嘴的直徑檢查時，對吸嘴的中心進行測量及修正。
此數值與吸著動作息息相關。
∗
以下為高速工作頭的畫面
多功能工作頭無此畫面，因其不會執行吸嘴檢查。
1
•
如果數值超過範圍 (±0.2 mm 或以上)，
則 OV 欄位
? 會顯示成黃色。
請檢查該吸嘴的狀態。
Page 3-21
3.5.3 Bad Head (不良工作頭)
此功能用於檢查各個工作頭的狀態，及指定或復原不良的工作頭。
在工作頭上對應在生產中自動發生錯誤的吸嘴的按鈕，會依其故障原因顯示為不同的顏色。
∗
不良吸嘴無法在生產時使用，如要取消故障狀態，則點選對應的吸嘴按鈕，其顏色將恢復正常
(淺灰色)。
∗
如果要指定某個工作頭為不良，按下對應的工作頭按鈕，則按鈕將變成黃色(指定為不良工作頭
顏色)。
∗
在自動運轉模式下，無法指定或取消不良吸嘴。
∗
在機器參數的 <Judgment value> (判斷值)畫面中可以設定自動不良吸嘴的條件式。

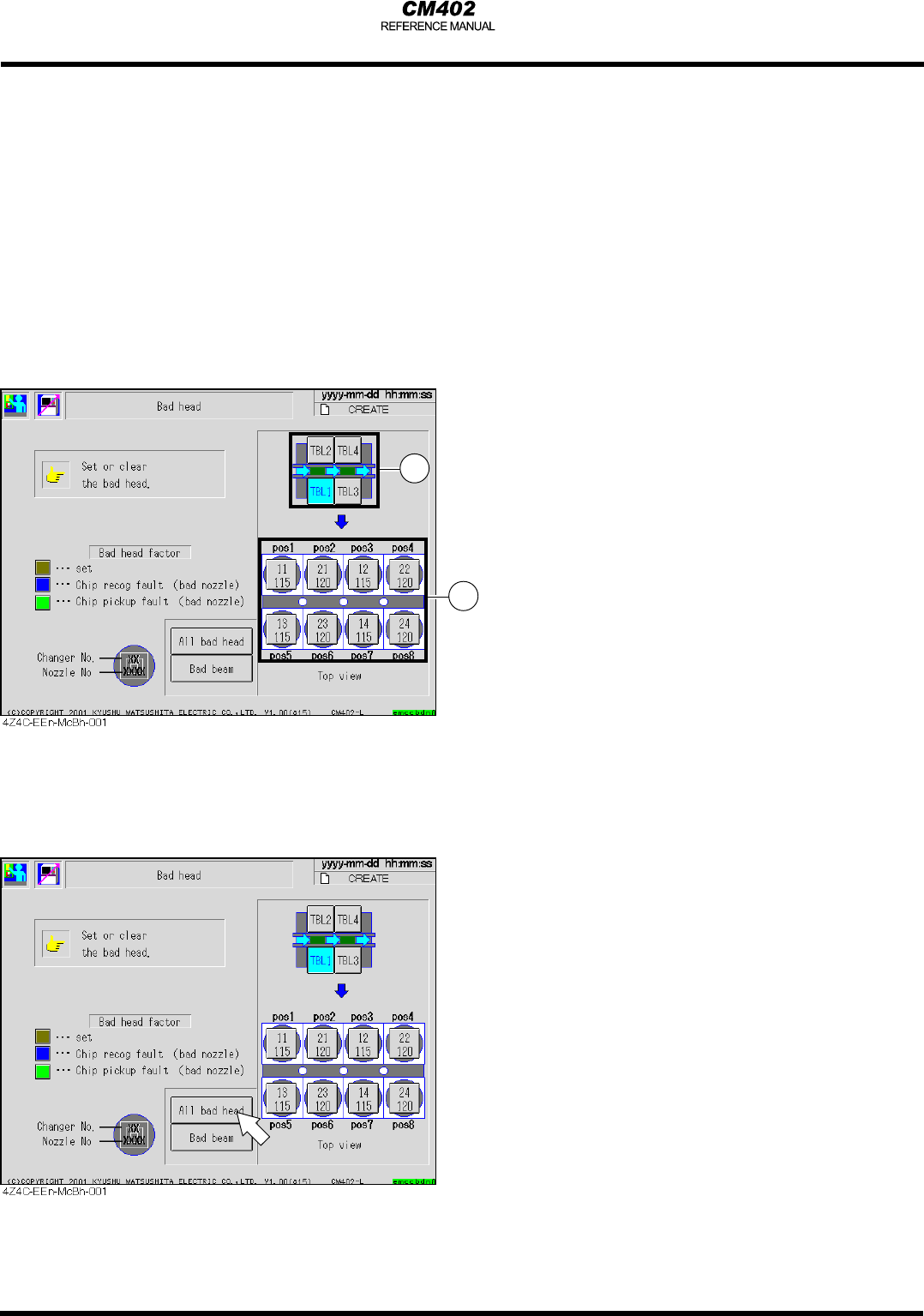

1.
選擇要指定或取消吸嘴的工作頭
2.
選擇要指定或取消不良的吸嘴
2
1
•
每次點選按鈕可在"指定"及"取消"
的畫面進行切換
∗
此處使用高速工作頭畫面說明
TSpecifying/Canceling bad head
(指定/取消不良工作頭)
•
要選擇全部的工作頭，請點選 [All bad head]
(全部都是不良工作頭)。
所有工作頭均會被指定為不良，並以高亮度的
黃色顯示。
•
要取消不良工作頭請點選亮黃色的[All bad head]
按鈕。
不良工作頭會被取消，按鈕回復到正常顏色。
∗
在指定不良工作頭之後， Z軸及
θ
軸皆無法動作，但是 X軸及Y軸
可以如常動作。應將在工作頭的
Z軸縮回到不會妨礙機器主體的位
置後，將其指定回不良工作頭。
