Page5-3

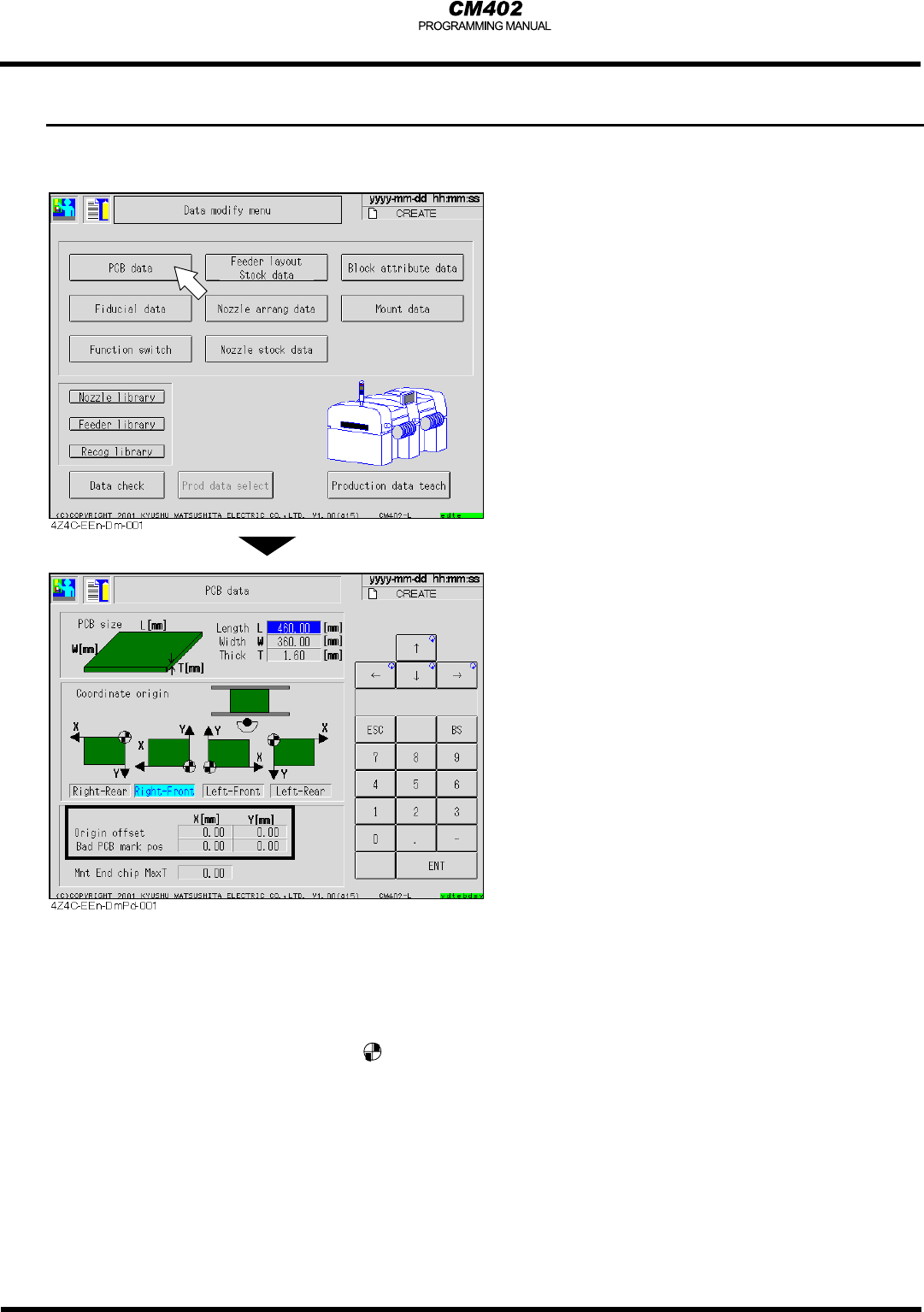

5-2 電路板資料
本章節介紹檢查電路板資料
1.
按下 [PCB data].
•
顯示 <PCB data> 畫面
2.
資料修改
•
只可修改原始偏移量資料及壞電路板標記位置資料
T‘PCB size’
電路板尺寸
L(長)對應裝著資料的X軸，W(寬)對應裝著資料的Y軸
T‘Coordinate origin’ 原點偏移
從機器前面看，原點標記 的位置即為裝著座標、電路板識別座標及壞電路板標記座標的原點(0,0)
T‘Origin offset’ 原點偏移量
整個電路板(電路板識別座標、以及換電路板標記座標)的偏移量
T‘Bad PCB mark pos’ 壞電路板標記位置
顯示壞電路板標記的位置座標
修改時，須在PT上將軟體中‘DetectBadBoardMark’(檢測壞電路板標記)設定為ON狀態
Page 5--4
5.3 電路板識別資料
用於檢查電路板識別資料
∗ 如果PT上的電路板識別資料軟體設定為OFF狀態，則無法開啟本功能。
1.
按下 [Fiducial data].
•
開啟 <Fiducial data> 畫面
2.
如有需要，可修改資料
•
可修改識別模式及識別位置(座標及REF類型)
T‘Recog mode’ 識別模式
根據此模式識別點數量
T‘Recog posn’ 識別位置
用於設定識別標記座標及REF類型
Page 5-5

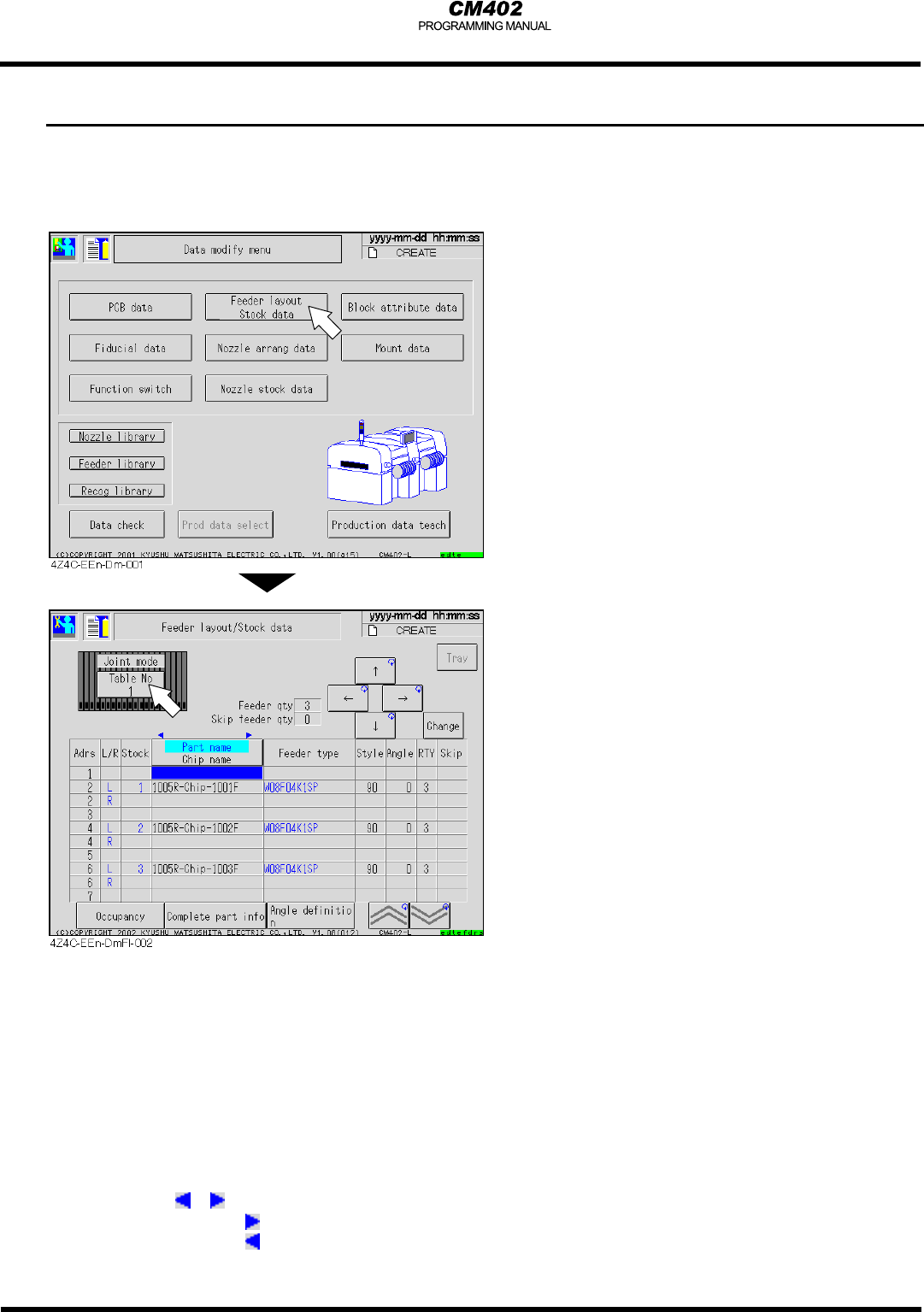

5.4 料架配置及庫存資料
可從同時顯示的料架配置表及庫存資料清單上，檢查料架台上的料架配置狀況，並可檢查及修改使用的
零件資料
1.
按下 [Feeder layout / Stock data].
• 顯示 <feeder layout / Stock data> 畫面
2.
選擇欲檢查的料架台
3.
資料修改
•
只能修改包裝、深度及零件名稱
∗ 如何修改零件名稱 (請參7-5零件資料)
• 按下 [Call by Adrs] ，並輸入位址名稱，
游標將會移至此位址的料架位置處
∗ 當螢幕出現自動生產停止畫面時，"SKIP"
字段不能更改
T‘Style’
每按一次此鍵，角度便旋轉90度。如 0度 -> 90度 -> 180度 -> 90度 -> 0度
T‘Deep’
每按一次此鍵，則 "PAPER" 和 "EMBOSSED"互換
T[ ]
按下 畫面顯示第20筆之後的資料
按下
畫面跳至前20筆資料
