Page 5 -5 5.4 料架配置及庫存資料 可從同時顯示的料架配置表及庫存資料清單上，檢查料架台上的料架配置狀況，並可檢查及修改使用的 零件資料 1. 按下 [Fe e der l a y out / Stock d a t a ]. • 顯示 <feeder layout / Stock data> 畫面 2. 選擇欲檢查的料架台 3. 資料修改 • 只能修改包裝、深度及零件名稱 ∗ 如何修改零件名稱 (請參7-5零件…
Page 5--4
5.3 電路板識別資料
用於檢查電路板識別資料
∗ 如果PT上的電路板識別資料軟體設定為OFF狀態，則無法開啟本功能。
1.
按下 [Fiducial data].
•
開啟 <Fiducial data> 畫面
2.
如有需要，可修改資料
•
可修改識別模式及識別位置(座標及REF類型)
T‘Recog mode’ 識別模式
根據此模式識別點數量
T‘Recog posn’ 識別位置
用於設定識別標記座標及REF類型
Page 5-5
5.4 料架配置及庫存資料
可從同時顯示的料架配置表及庫存資料清單上，檢查料架台上的料架配置狀況，並可檢查及修改使用的
零件資料
1.
按下 [Feeder layout / Stock data].
• 顯示 <feeder layout / Stock data> 畫面
2.
選擇欲檢查的料架台
3.
資料修改
•
只能修改包裝、深度及零件名稱
∗ 如何修改零件名稱 (請參7-5零件資料)
• 按下 [Call by Adrs] ，並輸入位址名稱，
游標將會移至此位址的料架位置處
∗ 當螢幕出現自動生產停止畫面時，"SKIP"
字段不能更改
T‘Style’
每按一次此鍵，角度便旋轉90度。如 0度 -> 90度 -> 180度 -> 90度 -> 0度
T‘Deep’
每按一次此鍵，則 "PAPER" 和 "EMBOSSED"互換
T[ ]
按下 畫面顯示第20筆之後的資料
按下
畫面跳至前20筆資料
Pa ge 5-6
5.5 零件資料

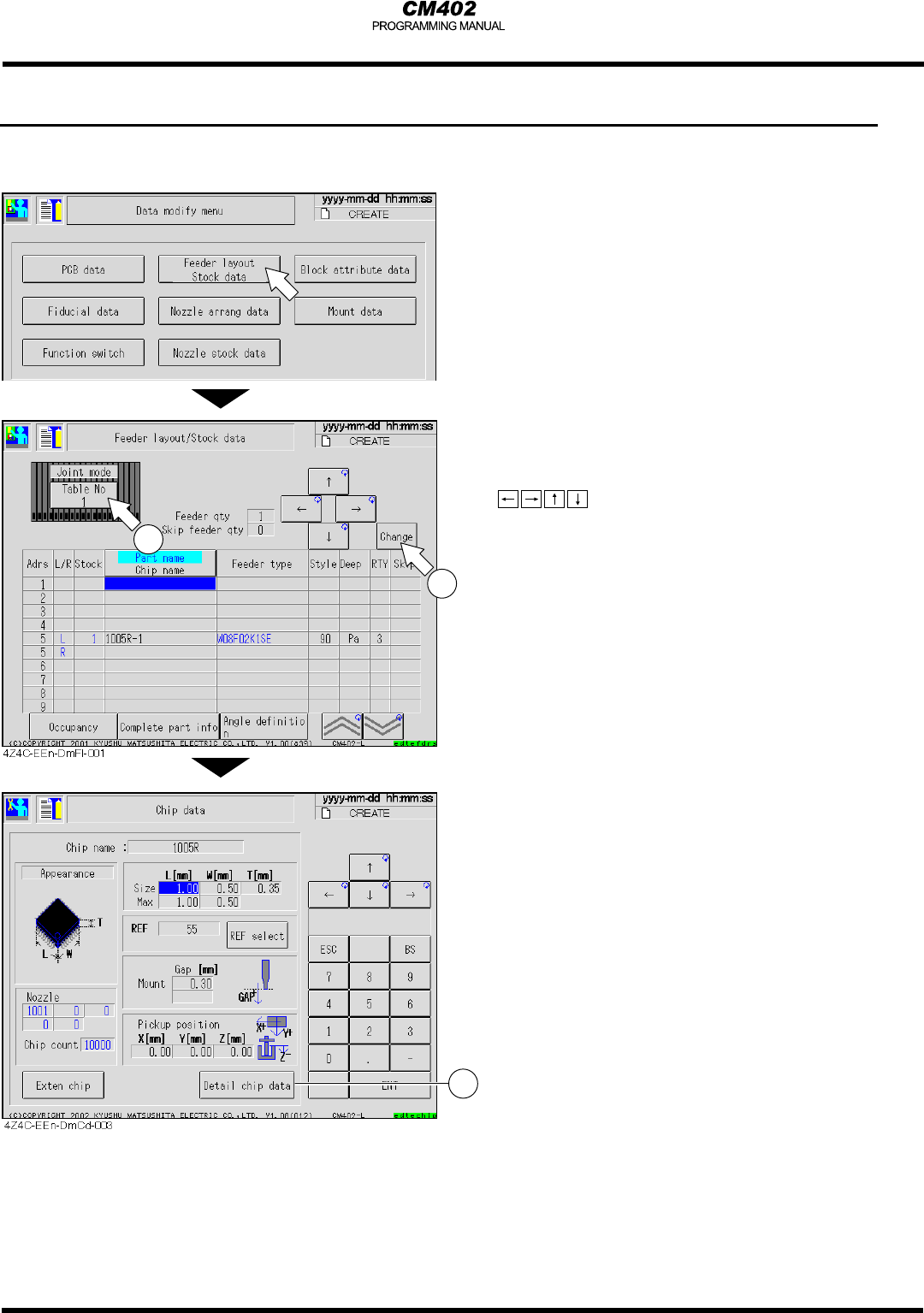

修改及檢查零件資料
1.
按下 [Feeder layout / Stock data].
2.
選擇料架台，將游標移至欲修改的零件
名稱上，使用下列鍵
; 然後按下 [Change].
•
畫面顯示 <Chip data> 畫面
•
‘Nozzle’
吸嘴名稱
•
‘Size’
顯示需要辨識的零件大小畫面
• ‘Max’
零件最大尺寸（包含PIN）
• ‘Chip count
’
每個捲軸的零件數量
• ‘REF’
識別零件參考編碼
•
‘Gap’
裝著及吸著時的間隙
•
‘Pickup position’
輸入吸著位置值，便可取得一最佳值，以進行
以進行吸著位置調整
如果因為零件吸著中間位置不平衡導致吸著困難
請輸入此數值
∗ 一旦輸入吸著位置值（詳見零件資料），則校正
值將無法再修改（即採用現有的校正值）
