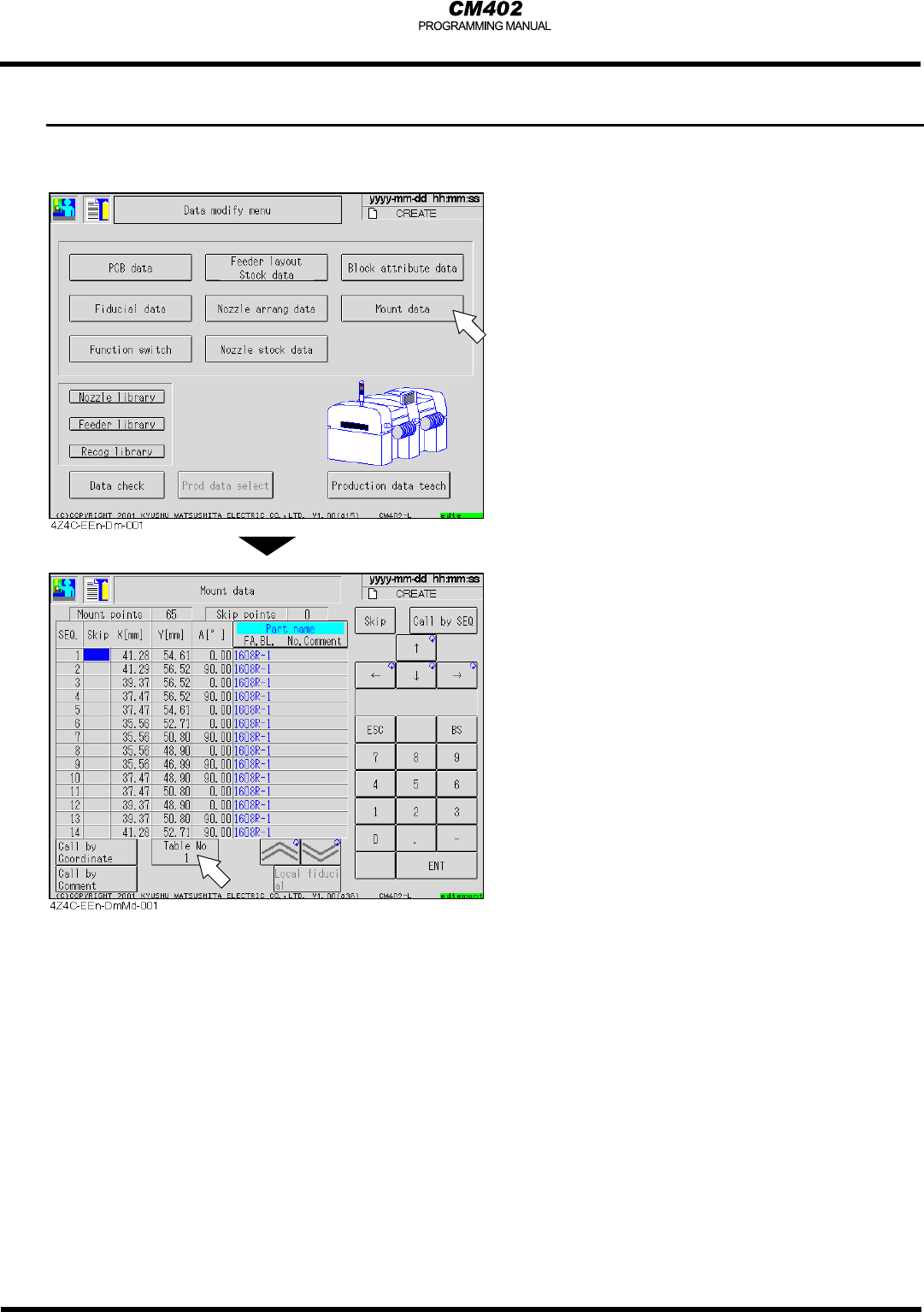

5.7 Mount Data
(裝著資料)
可以檢查和修改裝著資料。
1.
點選 [Mount data].
•
顯示<Mount data>的畫面
2.
選擇要檢查的工作台號碼
3.
如果需要的話，可修改X座標、Y座標
及裝著角度
•
‘Mount points’ : 包含略過裝著的所有點數
• ‘Skip points’ : 略過裝著的點數
•
‘Skip’ (無法在自動操作模式下更改此設定)
BAD : 不良區塊
USKP : 料架列表略過
BSKP : 區塊資料略過
MSKP : 裝著資料略過
∗
假如多個資料都有設定略過，則會以上述的
順序先後顯示
T[Skip]
設置略過(MSKP)
∗
當是從自動操作停止畫面顯示略過時，"Skip"按鈕不會出現。
T[Call by SEQ]
移動游標到指定的序號
T[Call by Coordinate]
將游標移動到指定 X和 Y座標的序號，位於目前游標位置的下方
T[Call by Comment]
將游標移動到包含指定注釋的序號，位於目前游標位置的下方
Page 5-12

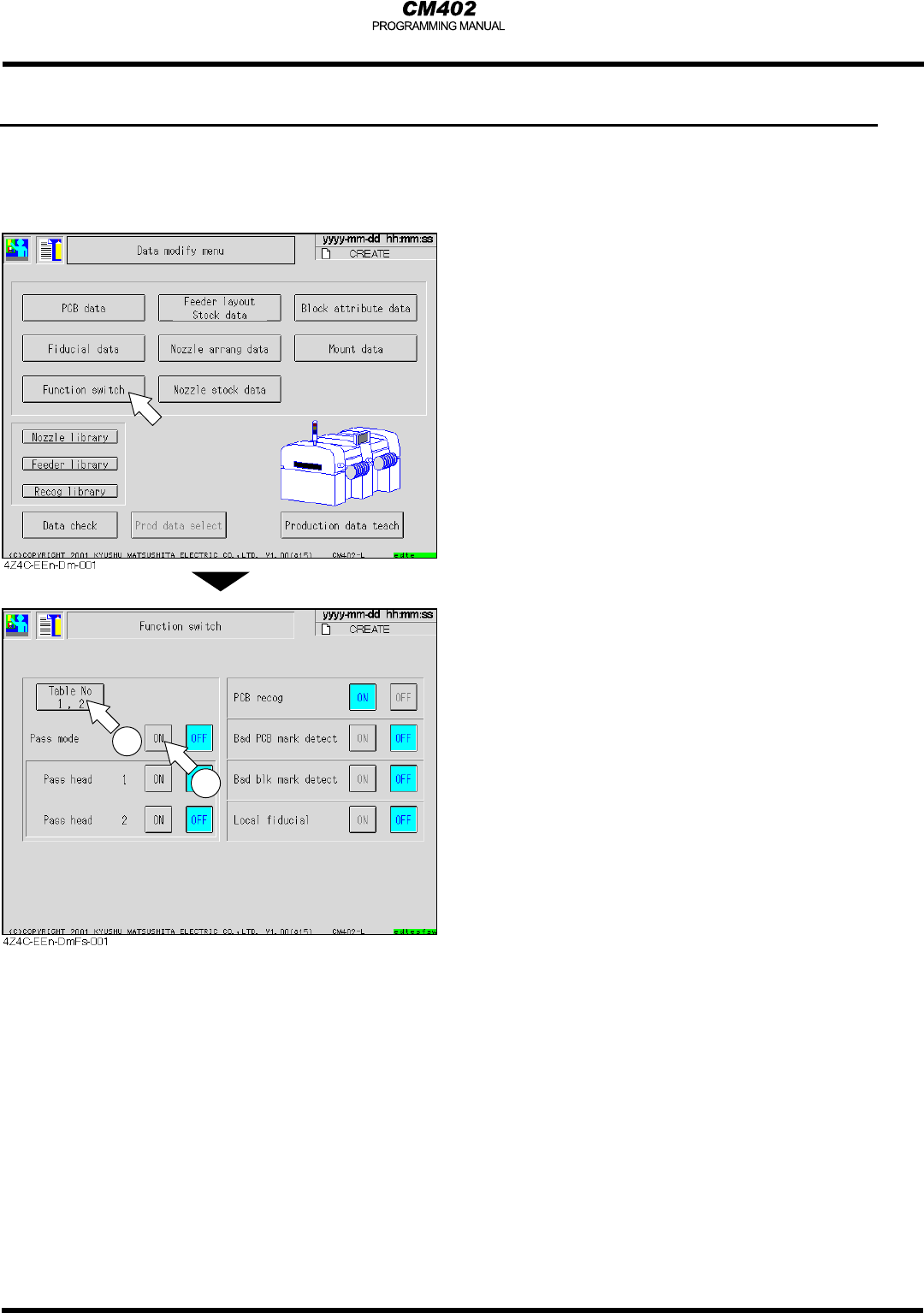

5.8 Software Switches
(軟體開關)
可以檢查用來設定生產條件的軟體開關的設定。
∗
只有在 PASS模式及 PASS工作頭的設定可以在 ON和 OFF間切換，如要改變其他設定，請用 PT設定。
1.
點選 [Function switch] (功能切換)
•
顯示 <Function switch> 的畫面
•
如須軟體開關的資訊，請參閱
PT操作指導手冊
2.
選擇要檢查的工作台
3. 點選 [ON] 或 [OFF] 在 PASS模式
及 PASS工作頭選項
•
選擇的開關會以藍色字體顯示
•
當 PASS模式變更，同樣地在 PASS工作頭
的選項會同步地在ON和OFF間切換
1
2
Page 6-1
4.
第六章 TEACHING (教示)
在 PT準備好資料(機器資料)的基礎上，機器藉由辨識裝置(PRU)來修正裝著資料
Teaching 可以分為下列的五種方法：
1. 基板辨識 Teaching (
8.2)
2. 不良定位標記辨識 Teaching ( 8.3)
3. 零件辨識 Teaching ( 8.4)
4. 裝著座標 Teaching ( 8.5)
5. 吸著位置校正值 Teaching ( 8.6)
