Pag e 6-3
6.1.3 Teaching Procedure
(教示程序)
在基板辨識教示前，請確認 PT準備的資料中的軟體開關"BoardRecog"設定為"ON"。
1.
顯示<Main menu>的畫面，然後從 PT
傳送基板資料，改變生產基板
2.
點選
Data modify
此按鈕在主選單畫面
•
顯示<Data modify
menu>的畫面
3.
點選 [Production data teach].
•
顯示 <Production data teach>的畫面
4.
點選 [PCB recog]
•
顯示 <PCB recog> 的畫面
到下一頁
Page 6-4
5.
按下
UNLOCK
→
START
兩按鈕在操作面板上
6.
在軌道的前方放置一塊基板
7.
選擇 "TBL 1,2"
8.
按下
UNLOCK
+
點選 [Teach start].
•
基
板
導入
•
開始自動辨識
•
自動儲存資料
9.
點選 [Complete]
•
資料自動儲存
到下一頁
3Y3C-086P
3Y3C-086P
1
2

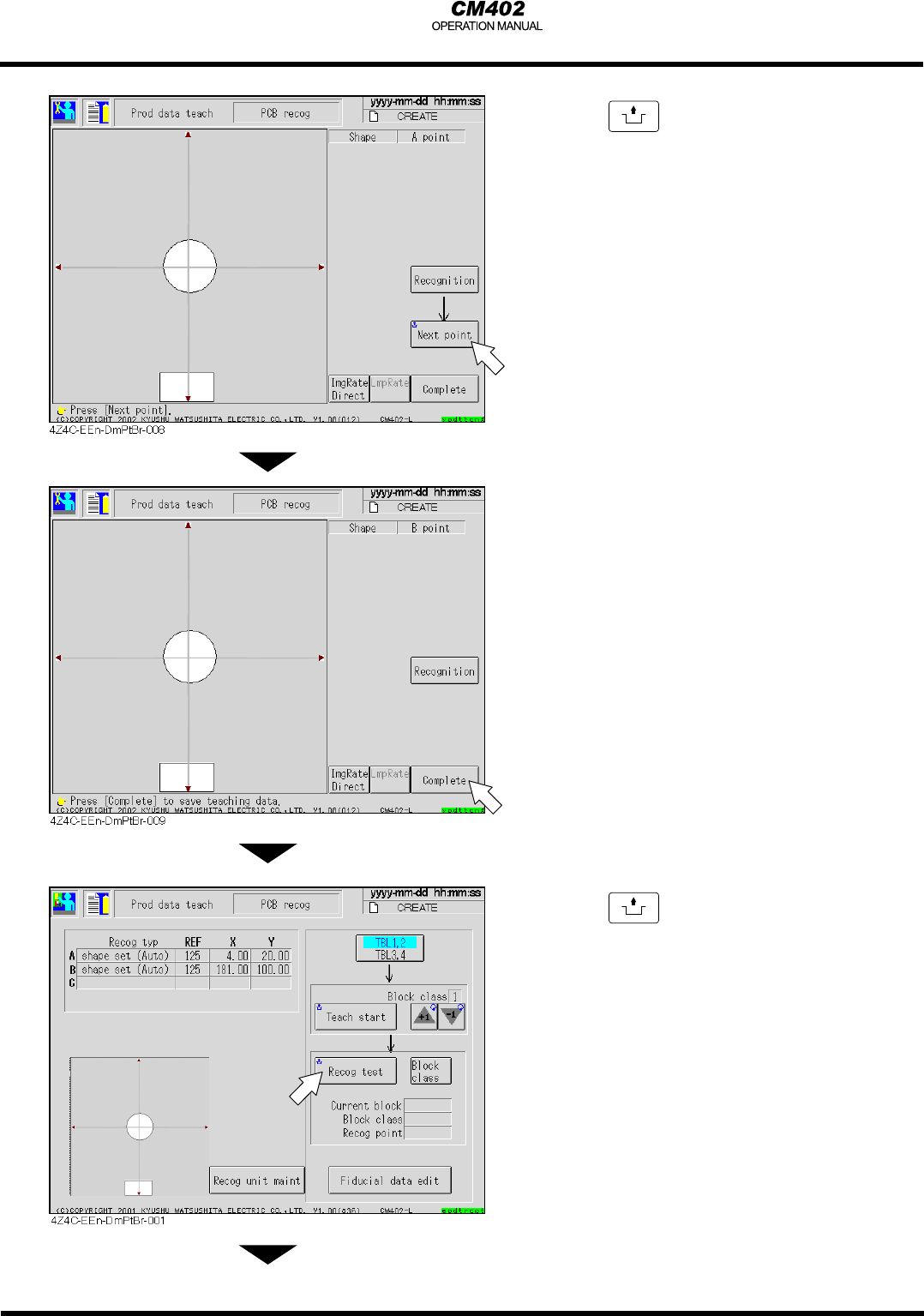

Page 6-5
10.
按下
UNLOCK
+
點選[Next point]
•
畫面移到下一個基
板
辨識定位標記的位置，
然後自動開始辨識動作
11.
點選 [Complete]
•
資料自動儲存
∗
當已經選擇 [ABC point] 或是 [ABCD point]
作為基
板
辨識，重複步驟10及11以教示 C 點或
C 和 D 點
12.
按下
UNLOCK
+
點選 [Recog test]
•
會檢查自動辨識是否正確
到下一頁
