P age 6-15
4.

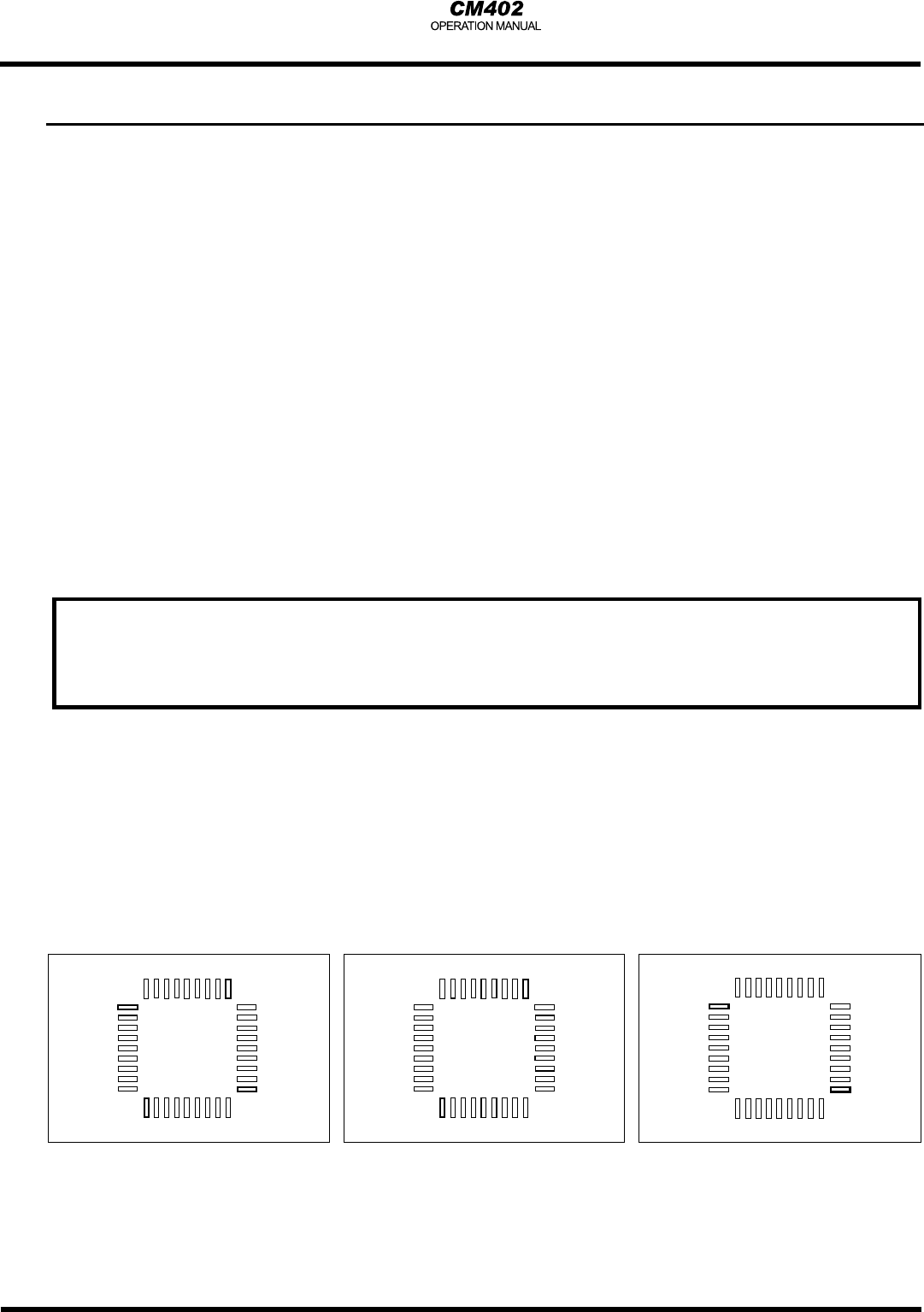

6.3 Mount Coordinates Teaching
(裝著座標教示)
6.3.1 關於裝著座標教示
如果同一塊生產基板的連板出現連續的裝著位置不良的錯誤，可以藉由教示裝著座標來修正。
裝著座標教示有三種不同的教示模式，請依裝著位置不良的狀態使用。
1. Mount
(裝著)
如果裝著位置不良只有在特定的一組發生時，使用本模式。
教示完成該組後可改變裝著資料的座標值。
2. Mount/Block
(裝著/區塊)
假如裝著位置不良出現在每個區塊的同樣位置，使用本模式。
可隨教示的零件修正在同一區塊編號的裝著資料，對應的區塊資料會跟著修正。
3. Pattern
(連板)
儘管基板辨識的資料正確，而裝著位置皆發生相同的偏移量，使用本模式。
可修正原來的偏移量及基板的辨識座標，而教示零件改變的座標會影響所有的零件。
注意
在開示教示前，注意CAD資料與使用中的資料一致。
在執行這些教示動作與更改CAD資料的操作動作相同，請在教示後修正資料。
T未裝著的基板
教示零件的中心點座標。
計算出所有測量座標的平均值作為零件的中心座標值。
可以選擇三種測量位置的模式：中心點法、兩點測量法或四點測量法，都與中心點對稱。
在未裝著的基板上測量點一到點四，選擇相對應的測量點如下圖所示，然後教示移動距離。
圖一 四點測量法
圖二
兩點測量法
圖三 兩點測量法
Measure 1
Measure 1
Measure
4
Measure
2
Measure
4
Measure
2
Measure 3
Measure 3
443C-229E
443C-230E
443C-231E
(不教示第二及第四點)
(不教示第一及第三點)
∗
在對稱兩點的教示時，相對零件的中心點，此兩點務必對稱。
Page 6-16
T已裝著的基板
在已裝著的零件位置隨意指定一點，及零件應該裝著的位置(正確的位置)，可修正資料對應的偏移量。
可以選擇任何一個測量位置，因為在這個模式下不須與中心點位置對稱。
假如選擇超過一個點，資料修正的是平均的偏移量。

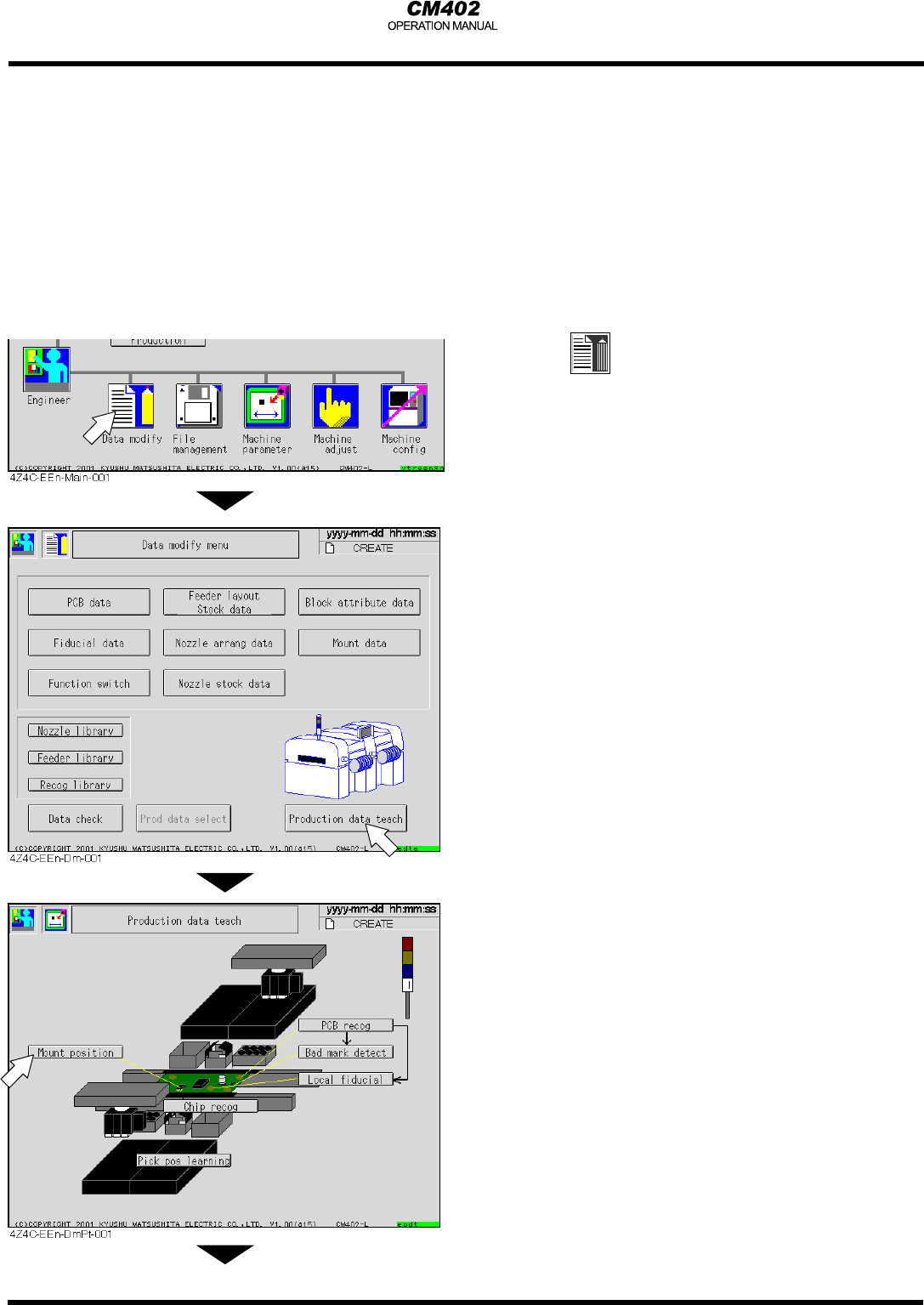

6.3.2 Preparing Procedure
(準備程序)
本節描述了典型的裝著教示的操作程序。
1.
點選
Data modify
主畫面中的此按鈕
•
顯示 <Data modify menu> 的畫面
2.
點選 [Production data teach]
•
顯示 <Production data teach> 的畫面
3.
點選 [Mount position]
•
顯示 <Mount position> 的畫面
到下一頁

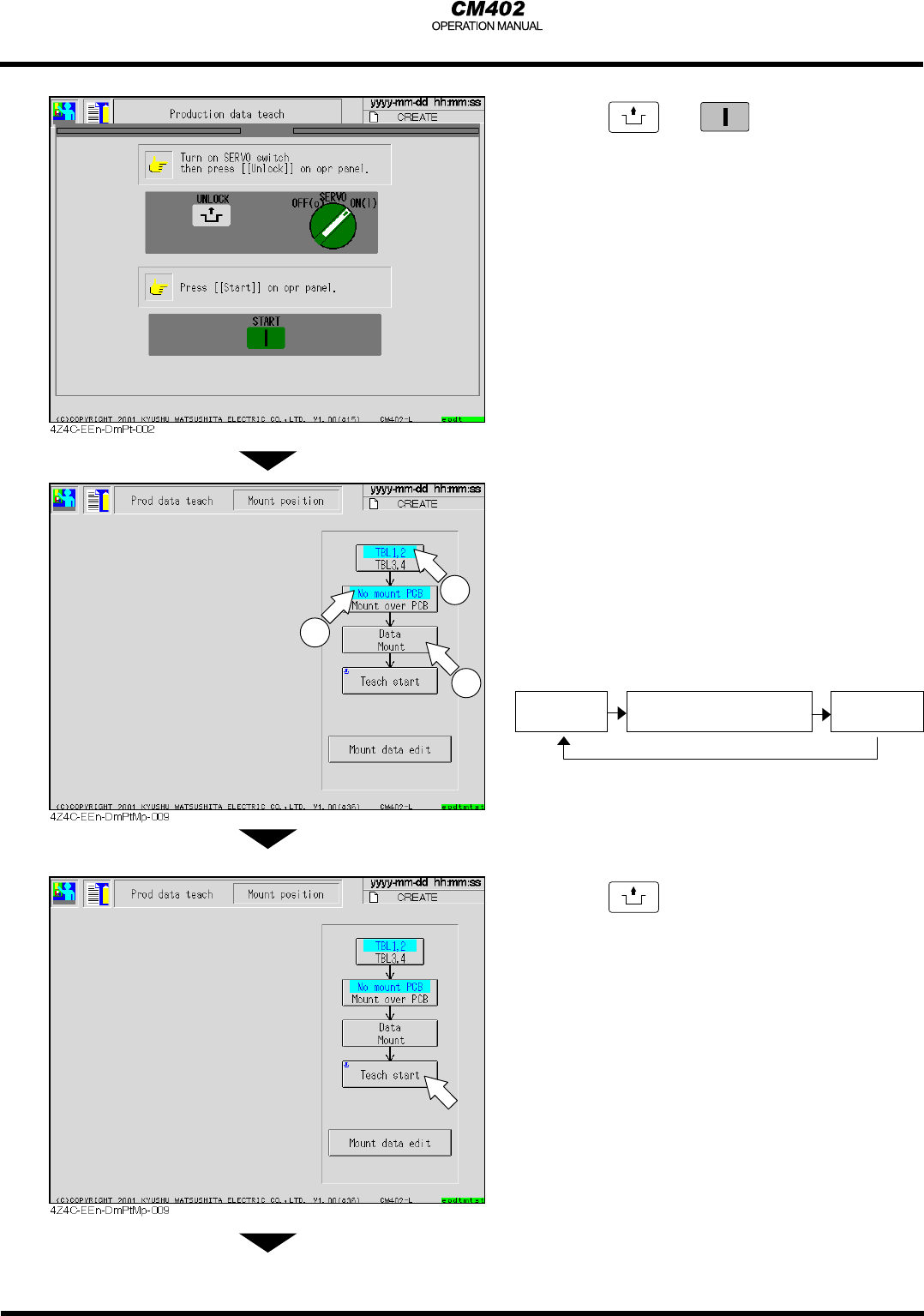

Page 6-17
4.
按下
UNLOCK
→
START
在操作面板上的
按鈕(同時)
5.
選擇 table 1 and 2.
6.
選擇 unmounted board
(或選擇 mounted board)
7.
選擇需要的教示模式
∗
每次點選按鈕會下列順序切換模式
Data
Mount
Data
Mount/Block
Data
Pattern
8.
選擇目標基板
(假如基板已在軌道上，跳過此步驟)
9.
按住
UNLOCK
+
點選 [Teach start]
•
基板導入工作台，辨識照相機移動
到要裝著第一個零件的位置
到下一頁
1
3
2
