P a ge 6 -20 18. 點選 [ Y es] • 基板導出結束教示 • 畫面回到 <Production data teach> 19. 選擇 B工作台然後執行與 A工作台 相同的步驟5到19。 (Case of mount ed board) ∗ 重複執行到步驟11。 • 要測量除中心點的其他位置，請點選 [ P o s i s e le c t] ，然後選擇要測量的點 ∗ 按住操作面板上的 ，然後點選辨識 畫面…

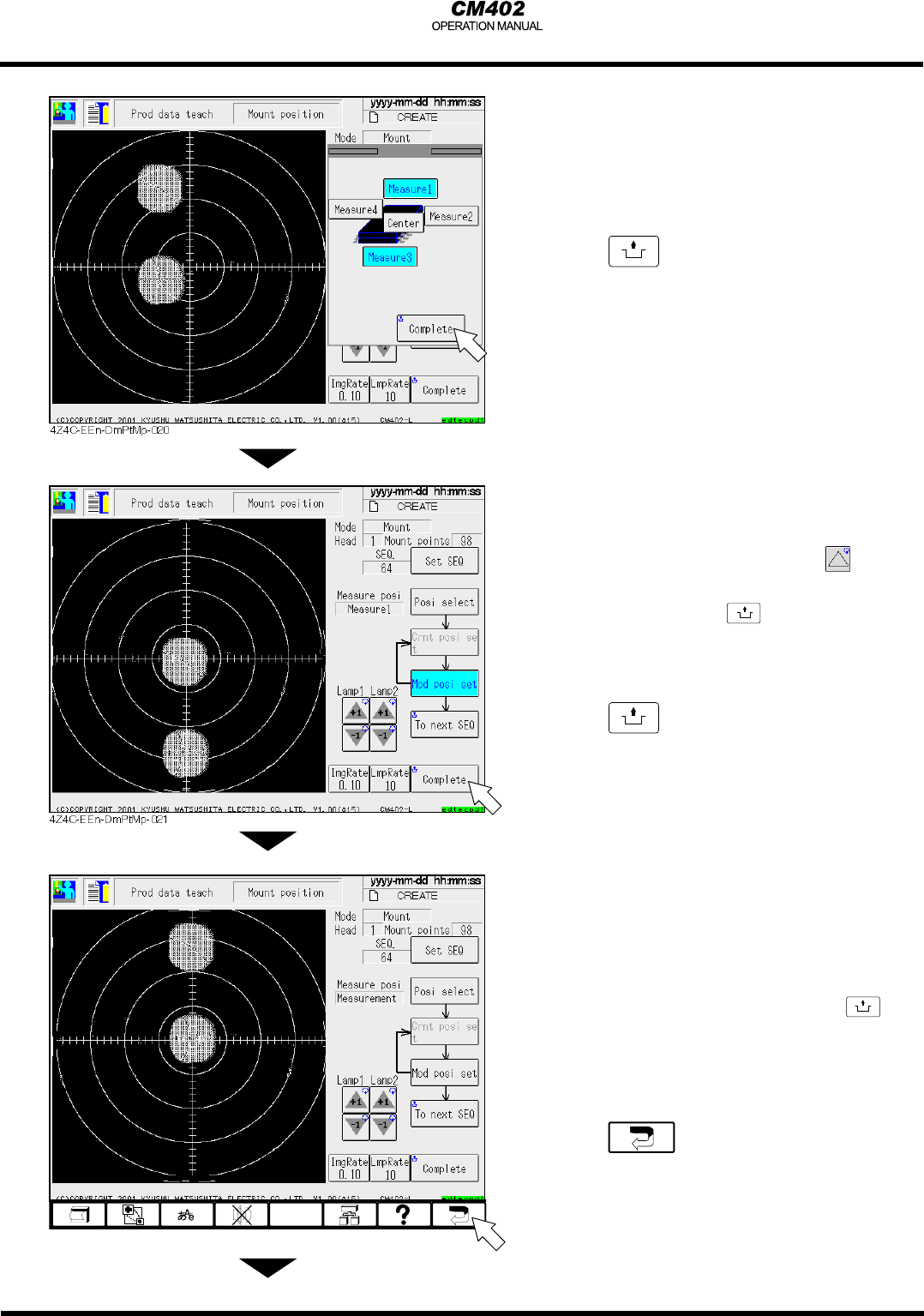

Page 6-19
13.
選擇要測量的位置
∗
左側畫面顯示選擇測量點1和3的情況
14. 按下
UNLOCK
+
點選 [Complete]
•
辨識相機移動到第一個測量位置
(會依下列順序移動：中心點、
測量點1、
測量點2、測量點3、測量點4)
15.
調整燈泡的亮度值使畫面更清楚
∗ 使用在辨識畫面中的紅色箭頭按鈕 ，
調整零件中心位置使其位於畫面的中心點
此時須使操作面板的 按鈕一直保持
UNLOCK
按住的狀態。
16.
按住
UNLOCK
+
點選 [Complete]
∗
辨識相機移動到下一個測量位置。
重複執行步驟15到16。
•
當所有要測量的點教示完成，依教示的座標
值計算中心點，並儲存資料，最後顯示測量
完成的訊息。
•
當點選[To next SEQ]
及按住操作面板
UNLOCK
並在裝著座標變更後，裝著座標教示可以
執行另一個裝著順序的教示。
17.
點選
此功能鍵
到下一頁
4Z4C-EEn-DmPtMp-022

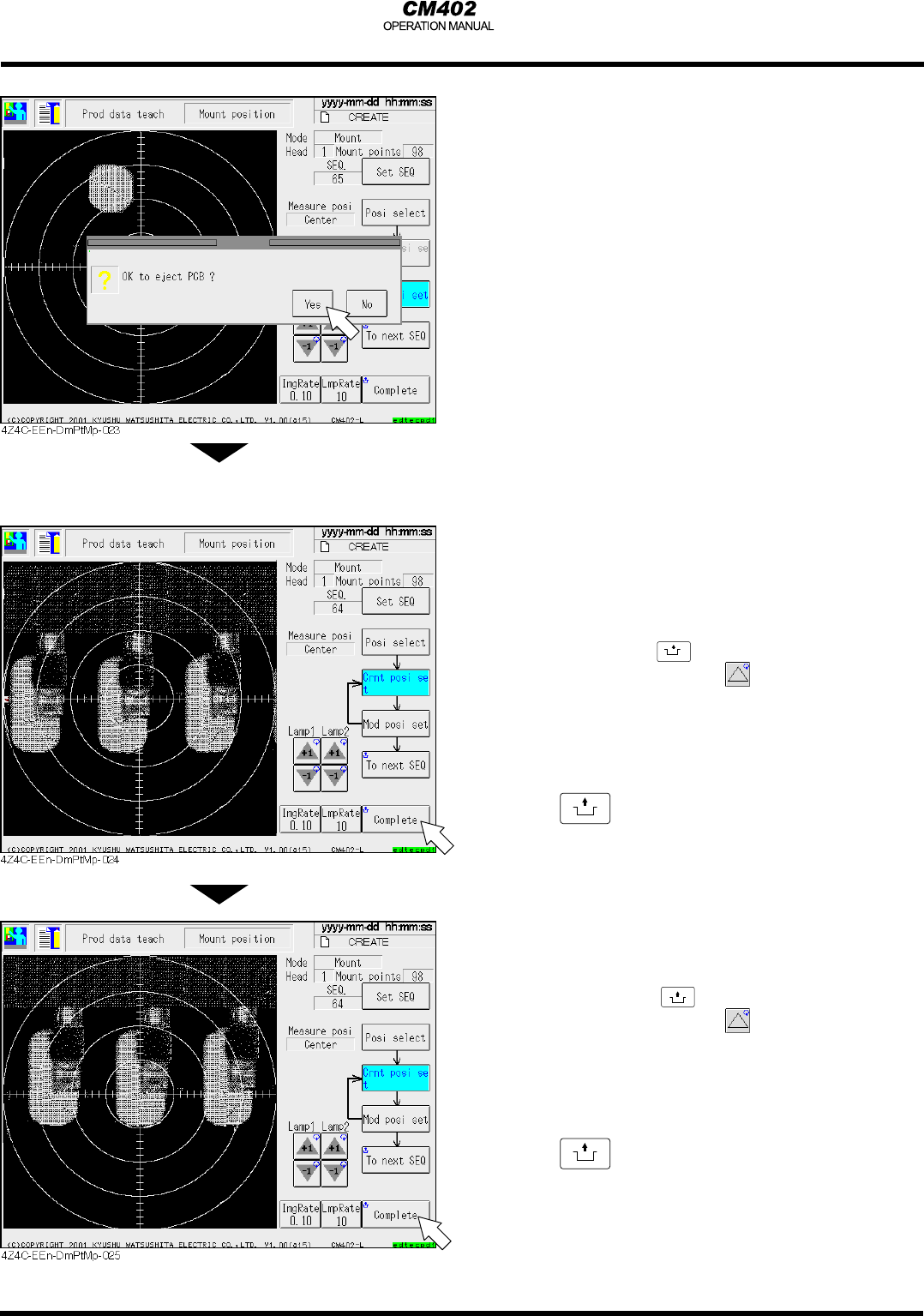

Page 6-20
18.
點選 [Yes]
•
基板導出結束教示
•
畫面回到 <Production data teach>
19.
選擇 B工作台然後執行與 A工作台
相同的步驟5到19。
(Case of mounted board)
∗
重複執行到步驟11。
•
要測量除中心點的其他位置，請點選
[Posi select]，然後選擇要測量的點
∗
按住操作面板上的 ，然後點選辨識
畫面中的的紅色三角形按鈕 ，以顯示
已裝著零件的任一位置為目前位置
UNLOCK
20.
按住
UNLOCK
+
點選 [Complete]
21.
調整燈泡亮度值使畫面更清楚
∗
按住操作面板上的 ，然後點選辨識
畫面中的的紅色三角形按鈕 ，以顯示
修正後的位置為目前位置
UNLOCK
22.
按住
UNLOCK
+
點選 [Complete]

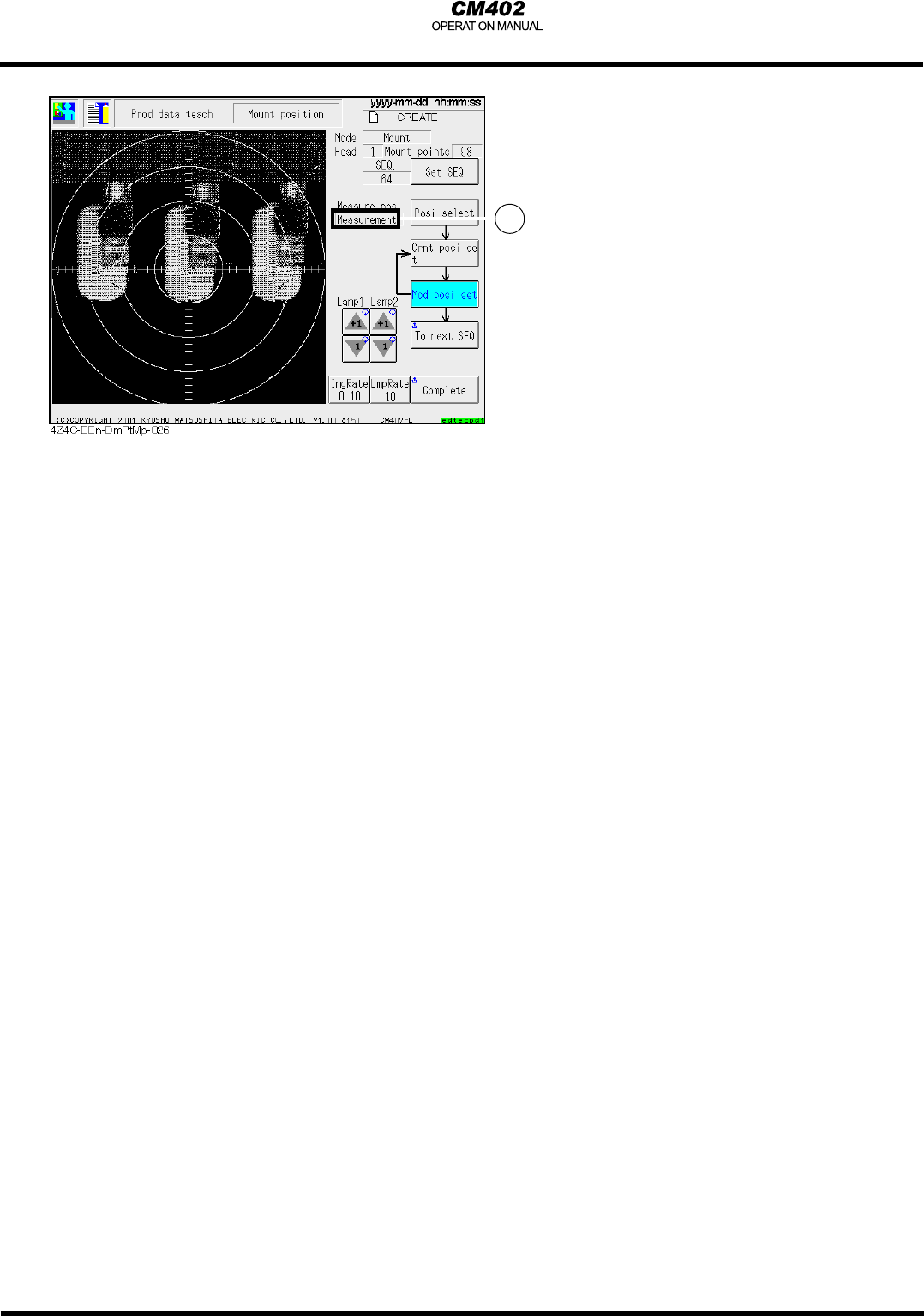

Page 6-21
∗
辨識相機移動到下一個測量位置。
依選擇要測量的位置數目重複執行
步驟21到22。
•
在 ?的[Measurement]，當所有測量點
的教示完成，依教示的座標值計算中心點
的座標，並儲存資料。
最後會顯示指示測量完成的訊息。
