NPM-TT2 2019.1015
- 119 -
C-22
希望削减被 AOI 检查判定为 NG 的部位的确认作业时间
On-site
AOI
信息显示功能
(
许可证
)
1. 概要
具有 AOI 和实装机的双方向自动信息显示功能。
具有通过对发生 NG 部位的确定，来节省劳力的功能。
※ 效果 1: 削减从 AOI 的 NG 判定到确定供给位置为止的作业时间
※ 効果 2: 具有对供给位置进行确定时的 NPM / DGS 免技能效果

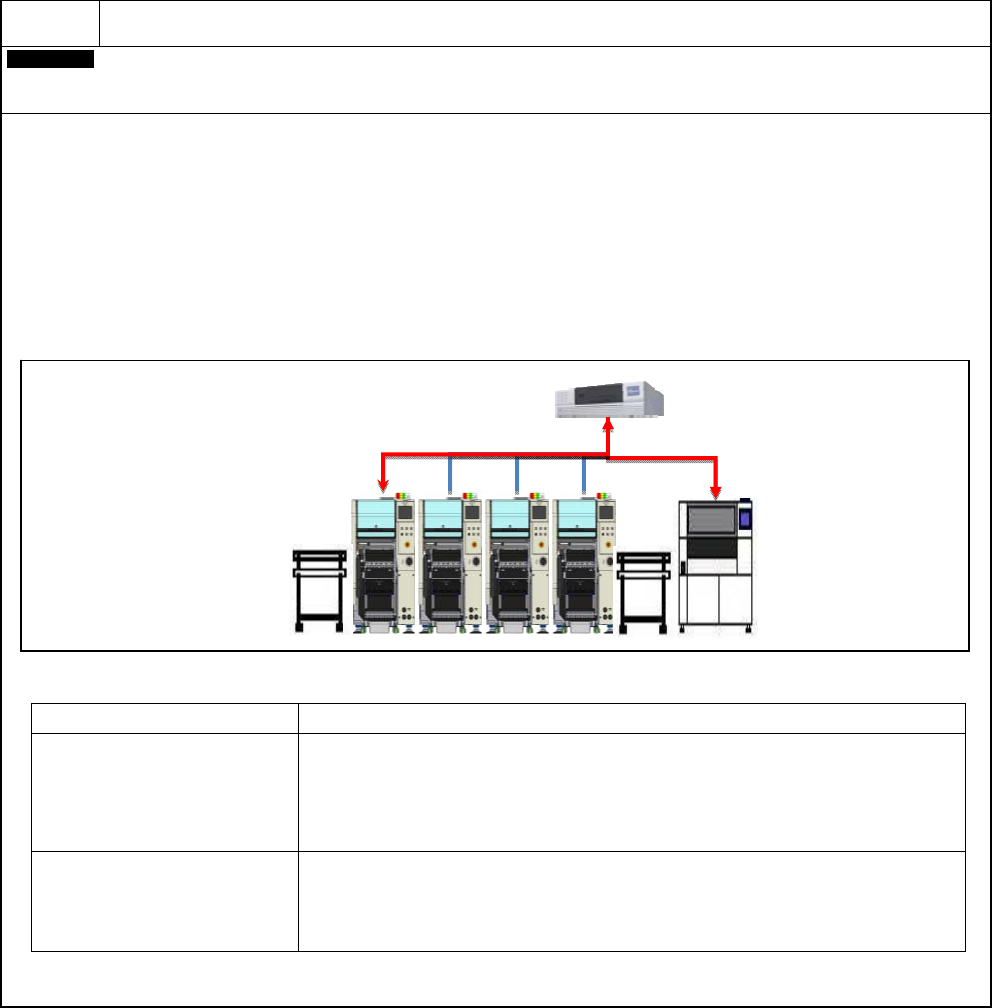

2. 系统构成图
AOI 是经由 LNB 与实装机(NPM)进行信息通信的。
3. 主要功能
项 目 规 格
AOI 上的实装信息的显示
发生检查 NG 时，自动将 NG 元件的供给位置信息
显示在 AOI 画面上。
(显示内容例) 设备№、供料器地址、吸嘴№
※ 显示的内容根据检查机的厂家的不同而不同。
实装机上的 AOI 信息的显示
通过在 AOI 画面上的操作，可以在实装了对象元件的实装机上
显示 AOI 信息以及检查图像，进行报知。
此时，实装机会成为警告状态，能在继续生产的同时，
进行信息的确认。
FA
パソコン
（
LNB
）
系统构成例
LNB
NPM-TT2 2019.1015
- 120 -
C-23
希望防止由于元件安装错误导致的实装不良。
On-site
LCR
检查器（供料器形状类型）（许可证）
・ 计测元件的电气特性，并判定元件的电气特性是否在指定的范围内。
・ 此为在判定是
NG
元件的情况下，通过因错停止生产以防止实装不良的功能。
・ 相同形状的元件安装错误，用元件的外形识别无法检出，但通过使用此功能可防止。
（有效减少由错误的元件被安装到供料器中导致的实装不良）
・ 有关详情，请参阅「5.16 LCR 检查器（供料器形状类型）」。
C-24
希望在回流焊之前简易检查屏蔽元件的实装状态。
Customer
贴装完位置识别（许可证）
・ 用头部相机，可计测屏蔽元件上的
2
处区域内的亮度，并从亮度值判断实装偏移。
若确定实装已偏移，则执行单一停止。
（由于可在回流焊之前检出已实装偏移的屏蔽元件，因此可以缩短返工修复时间。）
・ 有关详情，请参阅「5.15.1 贴装完位置识别功能」。
C-25
希望防止由于元件安装错误导致的实装不良。
Customer
贴装完位置识别（许可证）
・ 在设备中进行屏蔽罩的翘曲检查。判定为生产中翘曲的元件时，则废弃该元件。
（可以防止不良屏蔽元件被实装。）
・ 有关详情，请参阅「5.15.2 屏蔽罩贴装前翘曲检查功能」。
NPM-TT2 2019.1015
- 121 -
D-1
通过定期维修保养，保持设备状态。
选购件名称
用 途
内 容
备 注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与
NPM
系列
, AM100, CM602,
CM402, CM401, CM400, DT401,
DT400, CM232, CM212, CM101
为通
用品
注油组件
Customer
定期维护作业
贴装头用润滑脂
(
包括注油器
)
吸嘴清扫治具
(
孔径标尺
)
清扫用刷子
与
NPM
系列
, AM100
可以通用
维护治具
用于机器维护作业时等，定期加注润滑脂以及清扫作业。
购买第
1
台时需要。
Customer
吸嘴座清扫治具
: 12/ 8
吸嘴贴装头用
※
每条生产线需要
1
套。请根据贴装头构成进行选择。
※ 与
CM
系列的
12/ LS 8
吸嘴贴装头可以通用。
(
在泛用贴装头
(8
吸嘴
)
不可使用。
)

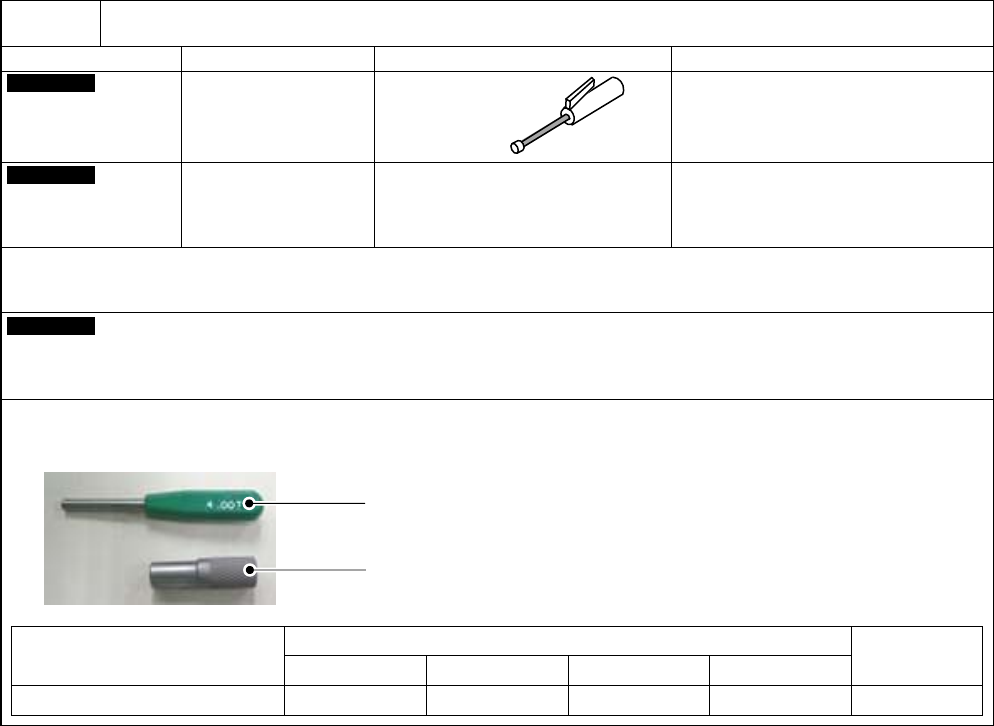

吸嘴座清扫治具
对象贴装头
孔・轴直径
NPM
系列
CM602-L CM101-D CM232-M
12/ 8
吸嘴贴装头用
12/
轻量
8
12/ LS 8 12/ LS 8 12 φ3 mm
吸嘴座内径清扫用
Z 轴转动轴外周清扫用
