希望将供料器维护作业自动化。
Customer
使用供料器维护单元
(IFMU)
时，请客户准备以下硬件，软件设备。
1. 客户准备设备
项 目 规 格 数量
电脑
IBM PC/AT 兼容机
（包括显示器、键盘、鼠标）
1 套
连接线
RS232C 连接线（配线为交叉线）
・连接器 ：Dsub-9 针
・连接器螺丝 ：#4-40 英寸螺丝
・连接器针顺序排位（参照下图）
针 No. 信号名称
1
未使用
2 RXD
3 TXD
4
未使用
5 GND
6
未使用
7 RTS
8 CTS
9
未使用
1 根
转换线
USB-RS232C
转换线
※电脑上没有
RS232C
端口时需要。
1 根
电源线 输入型
1 根
2. 电脑（硬件/OS）要求规格
项 目 规 格
主机 IBM PC/AT 兼容机(强烈推荐台式机)
CPU
Intel® Core™2 2.4GHz
以上
显卡
SXGA
以上
1280 × 1024
以上
内存
2GB
以上
HDD 80 GB 以上
光驱 DVD-ROM
键盘
日文版：
106
日文键盘
英文版：
101
英文键盘
鼠标 OS标准支持产品
显示器 SXGA 对应
网卡
1000BASE-T × 1
个以上
(PCI Express
网卡推荐
)
Jumbo packet
巨型包(
Jumbo frame
巨型帧) 对应
※
PanaCIM
连接时、
1000BASE-T × 2
个以上
RS232C 端口
1
个以上
※
RS232C
卡是推荐，但如果没有，
请客户准备
USB-232C
转换线。
OS
Microsoft
®
Windows
®
7 Professional
Microsoft
®
Windows
®
10 Pro (64 bit
版
)
NPM-TT2 2019.1015
- 131 -
D-7
希望使用
IFMU
对（
4mm, 8mm
）薄型单式编带供料器进行维护。
选购件名称
用
途
内
容
Customer
对
4mm
及
8mm
的薄型单式编带供料器进行维
护
(
链轮齿位置的检查
&
调整，管理维护记录
)
时，
需要此选购件。
标准附件
扳手
螺丝刀
铝制盒
（保管，搬运用）
薄型供料器用标准附件
・ 对应机型为
NPM-D/D2/D3, NPM-W/W2/W2S, NPM-TT/TT2, AM100
。
・ 请使用贴装机本体对薄型单式供料器内置软件
(
固件
)
进行版本升级。
NPM-TT2 2019.1015
- 132 -
10.
涂饰颜色
■ 本公司标准颜色
白色
W-13 (G50)
※
不可指定涂饰颜色。
11.
安全装置
为了安全使用本机器，在
NPM-TT2

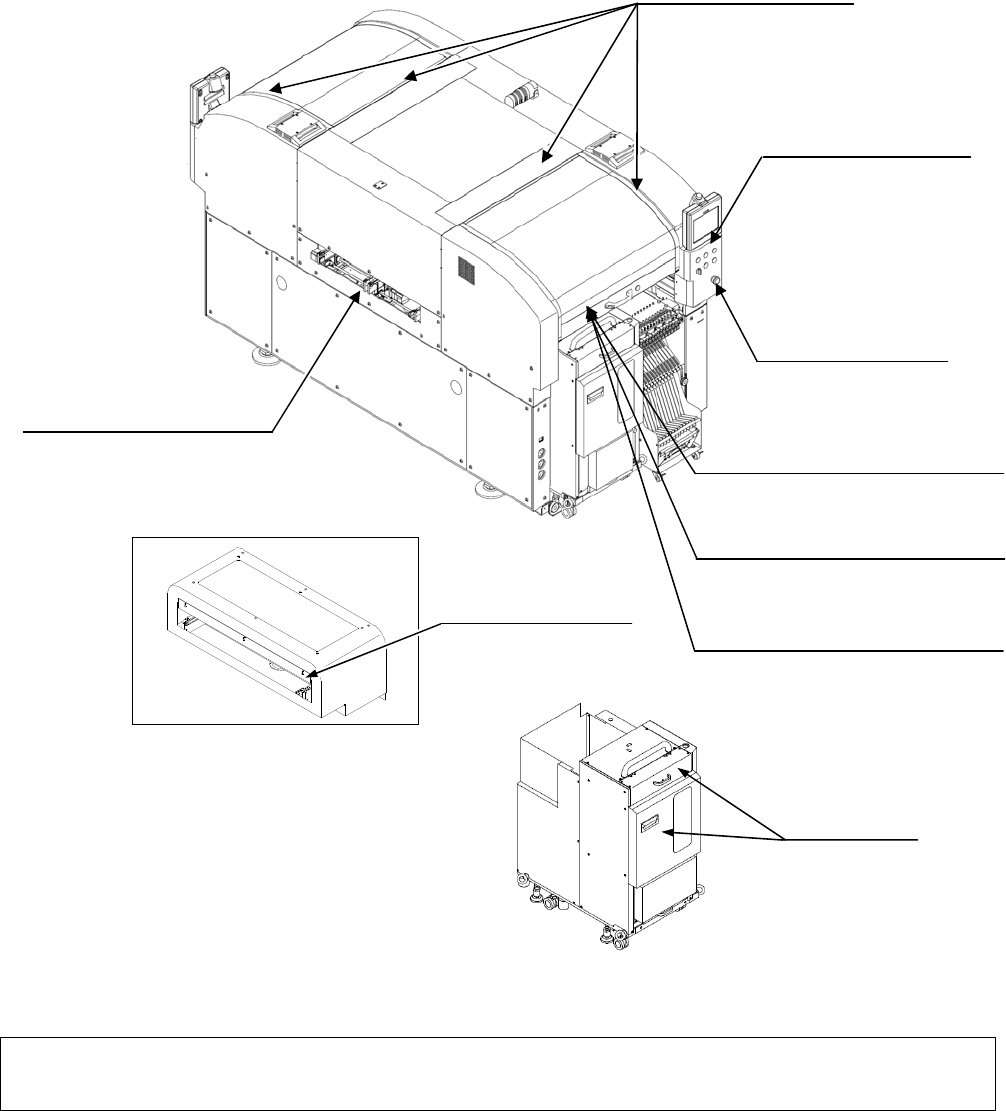

上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
Remarks
为了安全使用机器，在使用时，无论时在运转时还是停止时，都请仔细确认另册使用说明书及设备的警告指示
之后，再进行正确的作业。
外罩安全开关
(
前后
:
合计
4
处
)
伺服开关
(
前后
:
合计
2
处
)
搬送口安全传感器
(
邻接装置用
)
(
上流侧/下流侧
:
各
1
处
)
紧急停止开关
(
前后
:
合计
2
处
)
外罩安全开关
(2
处
)
托盘供料器
延长传送带
搬送开口安全传感器
托盘供料器安全开关
※
※托盘规格，台车切换规格的情况
(
前后
:
合计
4
处
)
料架盖安全开关
※
※交换台车规格，台车切换规格的情况
(
前后
:
合计
4
处
)
安全盖开关
※
※台车切换规格的情况
(
前后
:
合计
2
处
)
