SPG EJP6AC-MB-0 4OM-02 ■模式属性数据批量输入画面 ( → P .4-1-3-3) M N M 个数 L 设定基板横方向上的模式数。 N 个数 W 设定基板纵方向上的模式数。 O P Q O 始点 X 、 Y 设定基板上模式的开始点 X 、 Y 坐标。 P 终点 X 、 Y 设定基板上模式的结束点 X 、 Y 坐标。 Q 第一模式不良标记 X 、 Y 设定第一模式不良标记的 X 、 Y 坐标。 R S T 4-1-…
SPG EJP6AC-MB-04OM-02
模式识别关连数据的
编辑2
A B
C D E F
G
L
H I
K J
A
B
模式枚数
显示注册模式的总数。
跳过枚数
显示设定为跳过的模式总数。
C
No.
显示模式属性数据的编号。识别按照模
式编号的顺序进行。
D
ORG.X, ORG.Y
显示各模式坐标原点的X、Y坐标。
E
BAD.X, BAD.Y
显示各模式的不良标记的X、Y坐标。
F
ROT
过渡到模式的旋转信息画面后，设定模
式的旋转信息。
G
跳过
将光标所选择的模式设定为不良模式。
所选择的不良模式，不在生产中进行标
记识别。
H
追加
追加模式属性数据。
I
删除
删除模式属性数据。
J
输入
输入所选择模式属性数据的值。
K
批量输入
输入所选择模式属性数据的值。(→P.4-
1-3-4)
L
全部删除
一次性删除所注册的全部模式属性数据。
4-1-3-3
10
编辑模式属性数据

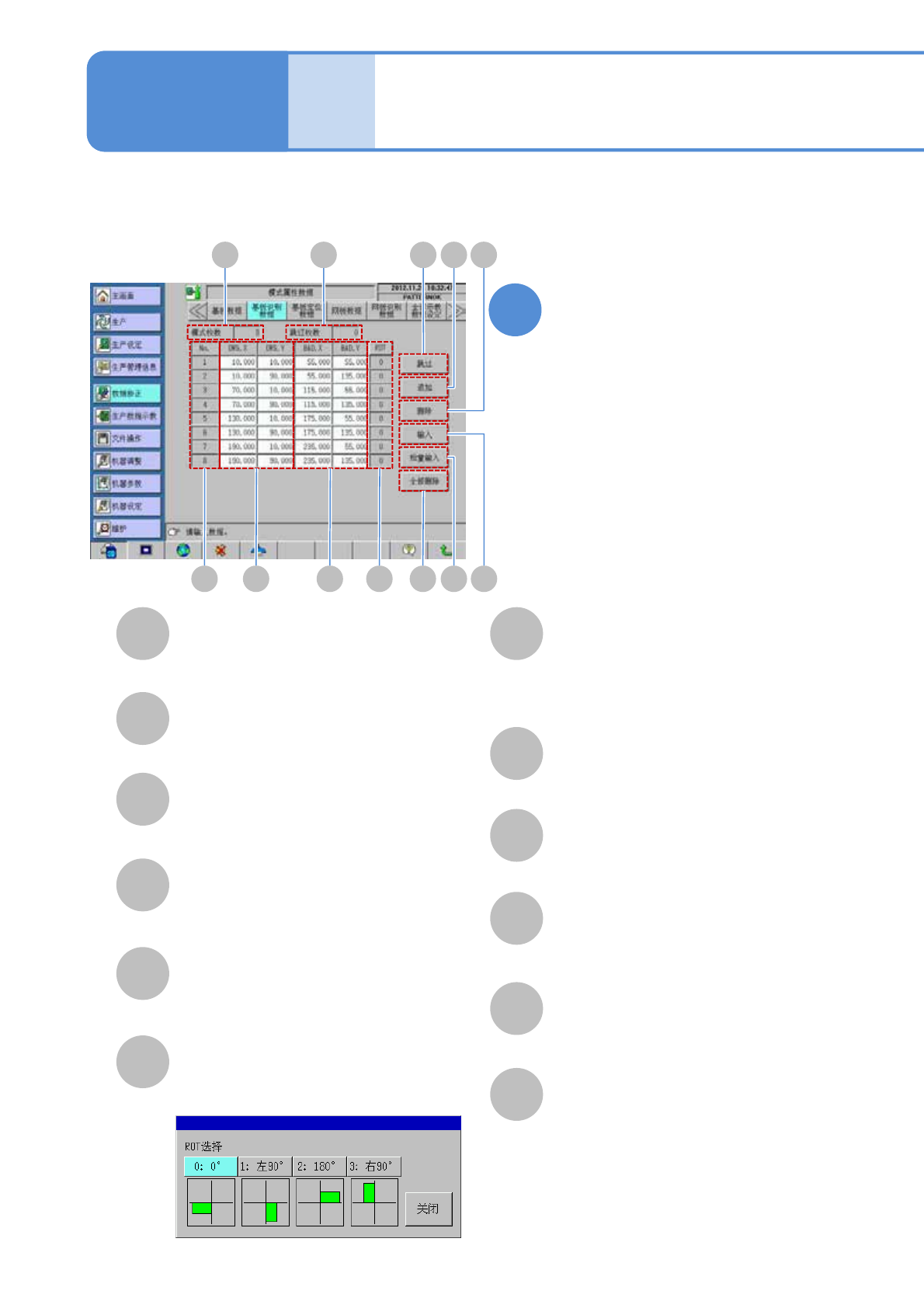

■模式属性数据画面
生产数据
编辑
操作篇
4-1-3
SPG EJP6AC-MB-04OM-02

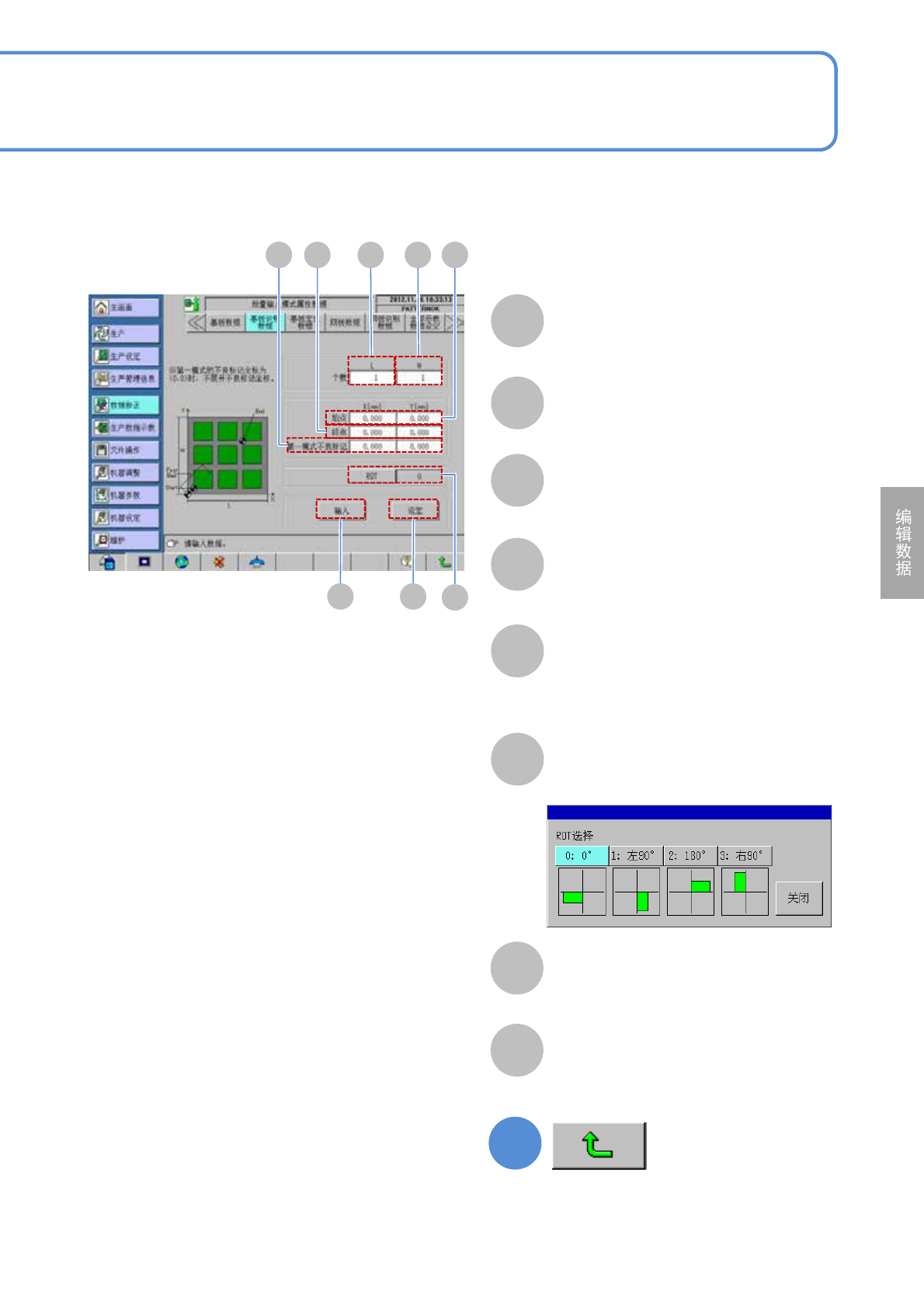

■模式属性数据批量输入画面 (→P.4-1-3-3)
M N
M
个数 L
设定基板横方向上的模式数。
N
个数 W
设定基板纵方向上的模式数。
OPQ
O
始点X、Y
设定基板上模式的开始点X、Y坐标。
P
终点X、Y
设定基板上模式的结束点X、Y坐标。
Q
第一模式不良标记X、Y
设定第一模式不良标记的X、Y坐标。
R
S T
4-1-3-4
R
ROT
过渡到模式的旋转信息画面后，设定模式
的旋转信息。
S
输入
输入所选择项目的值。
T
设定
按照所设定的值，以批量注册属性数据。
11
●在模式属性数据画面上按下一次、
在模式属性数据批量输入画面上
按下2次
(将过渡到基板识别数据画面)
SPG EJP6AC-MB-04OM-02
模式识别关连数据的
编辑3
4-1-3-5
1
1
(过渡到模式识别展开数据画面)
不良识别标记的识别
A B C
A
PTN
显示模式的编号。
B
A点X、Y
显示模式识别A点标记的X、Y坐标。
C
B点X、Y
显示模式识别B点标记的X、Y坐标。
生产数据
编辑
操作篇
4-1-3
