SPG EJP6AC-MB-04OM-02

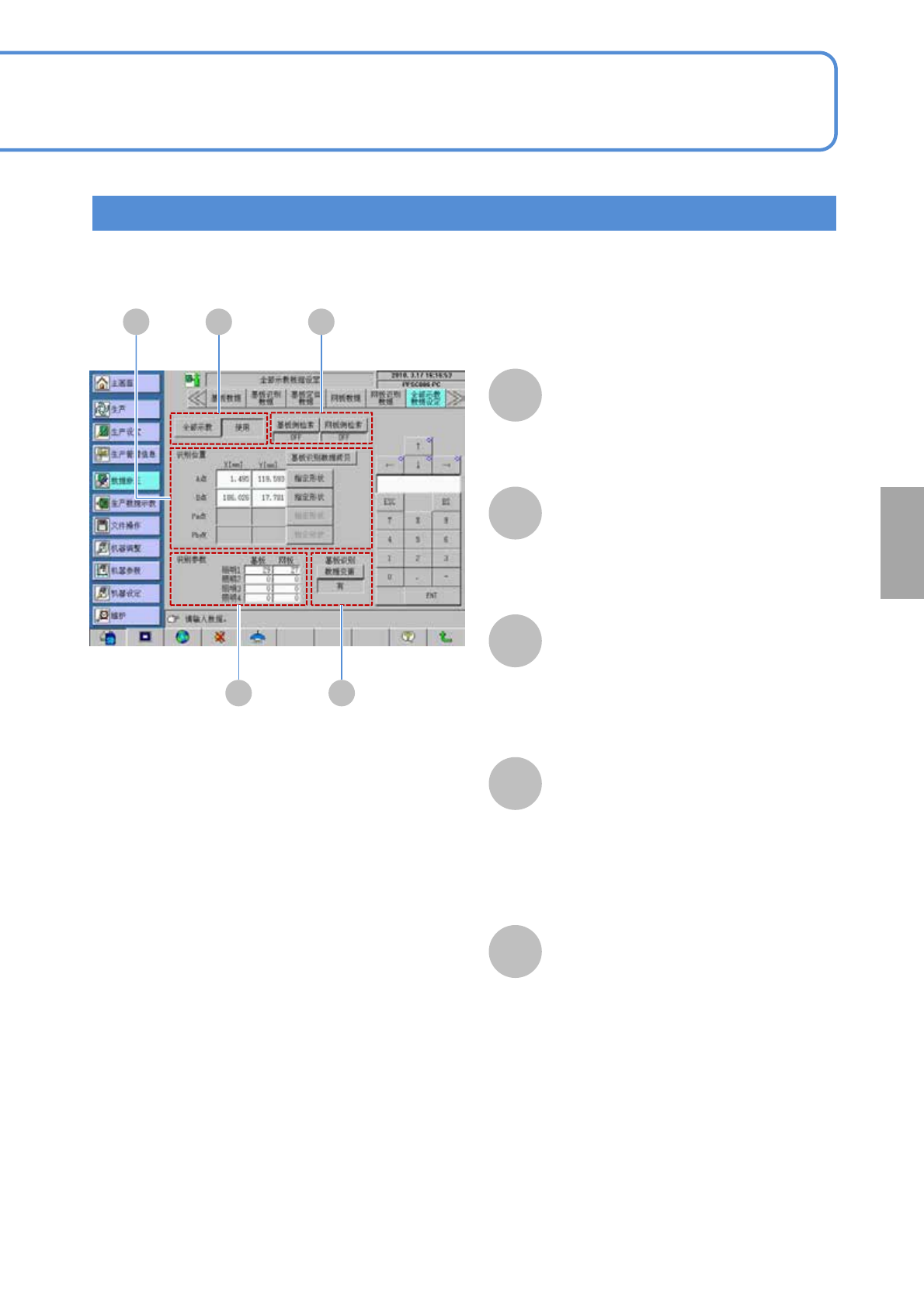

编辑要点
4-1-7-2
A
B
C
全部示教
网板识别时,选择是否使用整体校正数据。
●基板识别时,必须使用基板识别数据。
基板侧检索
网板侧检索
选择是否把识别照相机上下、左右、斜
方向处移动进行识别搜索。
识别位置
●复制基板识别数据
复制基板识别点的坐标。
●形状指定
设定网板识别标记的形状。
识别参数
输入基板识别和网板识别时的照明值。
照明1:同轴直射照明
照明2~4:侧面照明
数据变更
根据整体校正数据,
选择是否变更基板识别数据。
●在使用CAD数据等情形下,设定为“不”。
●设定为“不”时,整体校正的结果,即使
用其他坐标搜索出标记,也不修改坐标
数据。
D
E
A B
E D
数
据
编
辑
C
SPG EJP6AC-MB-04OM-02
生产数据
编辑
画面的确认方法
印刷位置数据
为了调整网板和基板位置,
XY工作台需要移动的距离。
●保存网板识别或者网板识别校正的
结果时,自动被更新。
印刷位置偏移值
●根据刮刀的印刷方向不同
造成位置偏移,即使进行了网板识别,还
是因为网板偏移等原因发生微妙偏移,
为了补正输入补正值。
●一般选择「0」。
印刷位置数据,一般不进行编辑。
（因为被设定数据是从校正生产数据中所得数值）
印刷位置数据
操作篇
4-1-8
A
B
A
4-1-8-1
CB
C
模式位置偏移容许值
●在模式识别下，输入补正模式的位置
偏移时的偏移量容许值。如果超出这
个容许值，即会从补正对象中排除。
●当在软开关下「NG模式确认」为｢Ｏ
Ｎ｣时，如果存在超出位置偏移容许值
的模式，则可单一停止，并在印刷前
抽出基板。(→P.4-1-11)
SPG EJP6AC-MB-04OM-02
4-1-8-2
数
据
编
辑
