SPG EJP6AC-MB-0 4OM-02 有关识别方式 在识别装置登录的形状 No. 对其进行识别。 1. 形状指定识别 ( 基板识别、网板识别 ) 指定形状 ､ 尺寸 ､ 颜色 ( 白 色／黑色 ) , 进行标记识别。（不需要校正） ●照明值 ( 照明的亮度 ) 的设定 ・ No.125 : 自动设定。 ・ No.126 : 手动设定。 （类似纸苯酚基板 , 标记和标记的背景颜色的 对比度不明确时使用） ※ 整体校正时 , 使用在…
SPG EJP6AC-MB-04OM-02
生产数据
校正
开始校正前

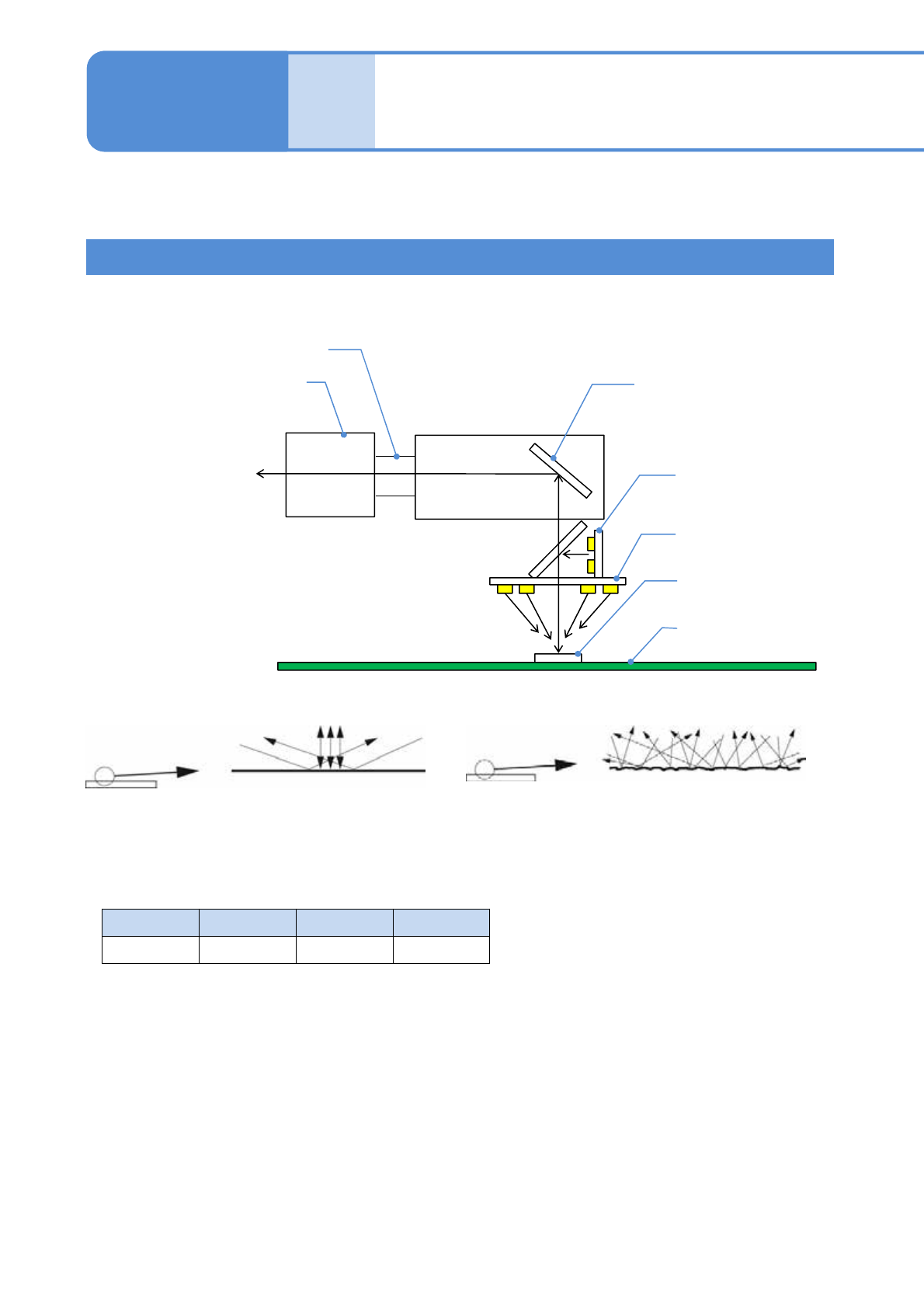

有关识别装置
■LED照明
通过LED2系统 (同轴直射 + 侧面) 的反射光,进行基板识别。
■识别视野
图像视野是,512×512像素左右。
●同轴直射照明（照明1）
镀金面等,面光滑时使用 镀铜面等,面粗糙时使用
●侧面照明（照明2～4）
像素率 识别范围 基板识别 网板识别
10 μm 5.0 mm
○○
4-2-1-1
操作篇
4-2-1
透镜
照相机
(CCD)
识别装置(PRU图像处理)
镜子
LED(同轴直射)照明光
(照明1)
LED(侧面)照明光
(照明2～4)
识别标记
基板
校正是指,通过识别装置进行基板和网板等识别,对生产数据(基板数据等)的值进行补正的作业。
SPG EJP6AC-MB-04OM-02

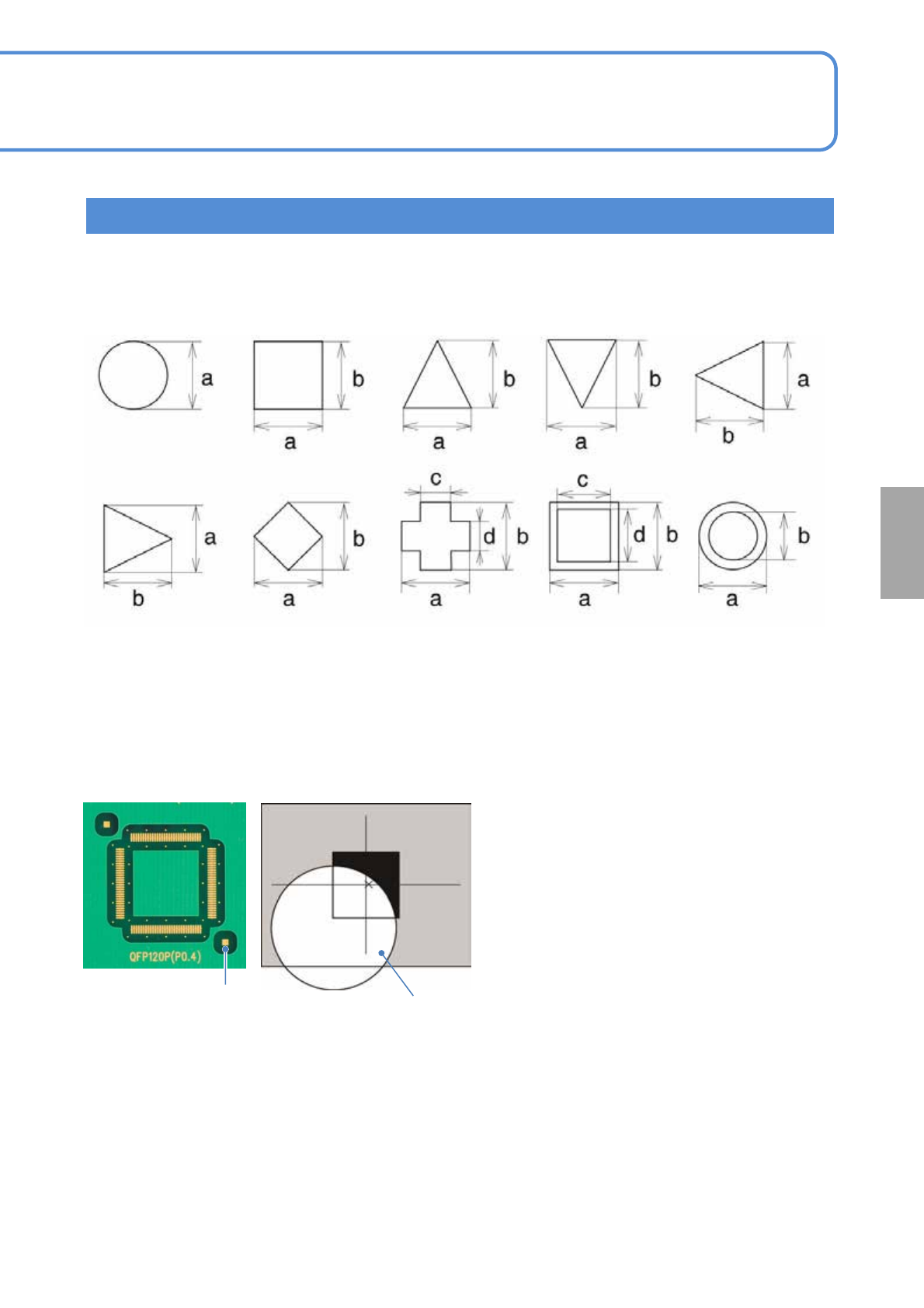

有关识别方式
在识别装置登录的形状No.对其进行识别。
1. 形状指定识别 (基板识别、网板识别)
指定形状､尺寸､颜色 (白色／黑色) ,进行标记识别。（不需要校正）
●照明值(照明的亮度)的设定
・No.125 : 自动设定。
・No.126 : 手动设定。
（类似纸苯酚基板,标记和标记的背景颜色的对比度不明确时使用）
※整体校正时,使用在整体校正数据中输入的照明值。（手动时）
2. 1点图形匹配识别
事先进行标准图像的校正,并识别与标准图形的偏移值(X,Y坐标)。
●特征
・识别对象 (标记) 形状复杂而且轮廓不清晰,
或者识别对象较大,超过识别画面时,也可进行
识别。
（也可识别标记的一部分）
・没有识别标记的基板,也可识别基板图形。
（但是,由于图形的表面处理,可能会发生识
别困难的情形）
3. 轮廓识别
计算识别对象和背景的界线 (轮廓数据),根据其形状数据,计算位置偏移值(X,Y坐标)和形状。
●识别不良时,通过错误代码分析不良原因。
照相机的视野
4-2-1-2
标记
数
据
编
辑
SPG EJP6AC-MB-04OM-02
生产数据
校正
各形状的输入数据 1
4-2-2-1
操作篇
4-2-2

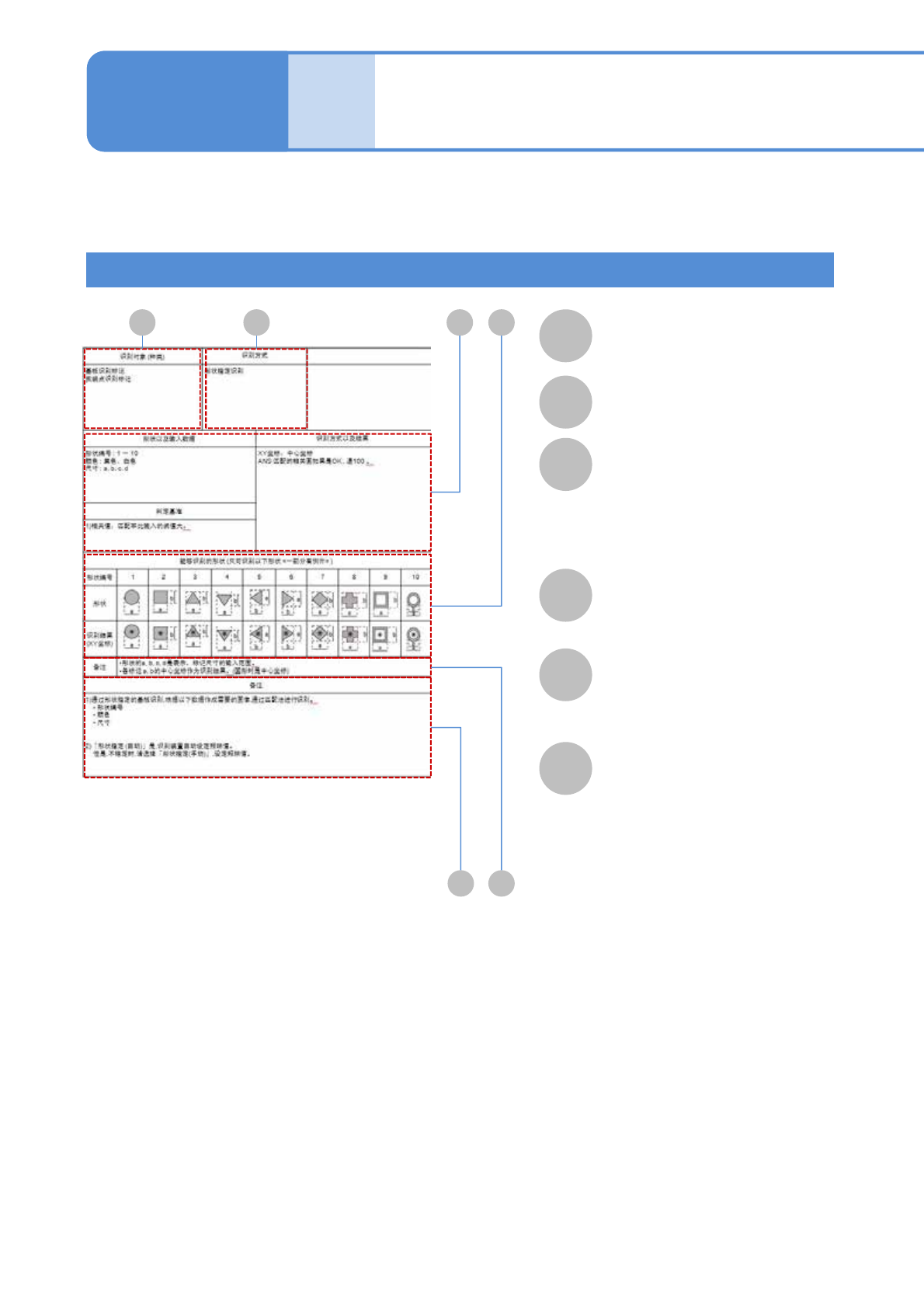

表的确认方法
A
B
C
D
E
F
识别对象
主要元件
识别方式
形状以及输入数据／
识别方式以及结果／
判定基准
轮廓识别所需要的数据以及
有关识别方式的简单说明
能够识别的形状
备注
请注意,根据机种不同,能够识别的形
状也不同。
备注
轮廓识别的注意点等。
请务必阅读。
显示各识别对象的输入数据。
在基板标上识别标记,编辑识别数据时,请参考。
A D
EF
B C
