SPG EJP6AC-MB-0 4OM-02 识别对象 ( 种类 ) 识别方式 基板识别标记 实装点识别标记 形状指定识别 形状以及输入数据 识别方式以及结果 形状编号 : 1 ～ 10 颜色 : 黑色、白色 尺寸 : a, b, c, d XY 坐标：中心坐标 ANS 匹配的相关图如果是 OK , 退 100 。 判定基准 1) 相关值：匹配率比输入的阈值大。 能够识别的形状 ( 只可识别以下形状 < 一部分有例外 > )…
SPG EJP6AC-MB-04OM-02
生产数据
校正
各形状的输入数据 1
4-2-2-1
操作篇
4-2-2
表的确认方法
A
B
C
D
E
F
识别对象
主要元件
识别方式
形状以及输入数据／
识别方式以及结果／
判定基准
轮廓识别所需要的数据以及
有关识别方式的简单说明
能够识别的形状
备注
请注意,根据机种不同,能够识别的形
状也不同。
备注
轮廓识别的注意点等。
请务必阅读。
显示各识别对象的输入数据。
在基板标上识别标记,编辑识别数据时,请参考。
A D
EF
B C
SPG EJP6AC-MB-04OM-02
识别对象 (种类)
识别方式
基板识别标记
实装点识别标记
形状指定识别
形状以及输入数据
识别方式以及结果
形状编号 : 1 ～ 10
颜色 : 黑色、白色
尺寸 : a, b, c, d
XY坐标：中心坐标
ANS 匹配的相关图如果是OK , 退100 。
判定基准
1)相关值：匹配率比输入的阈值大。

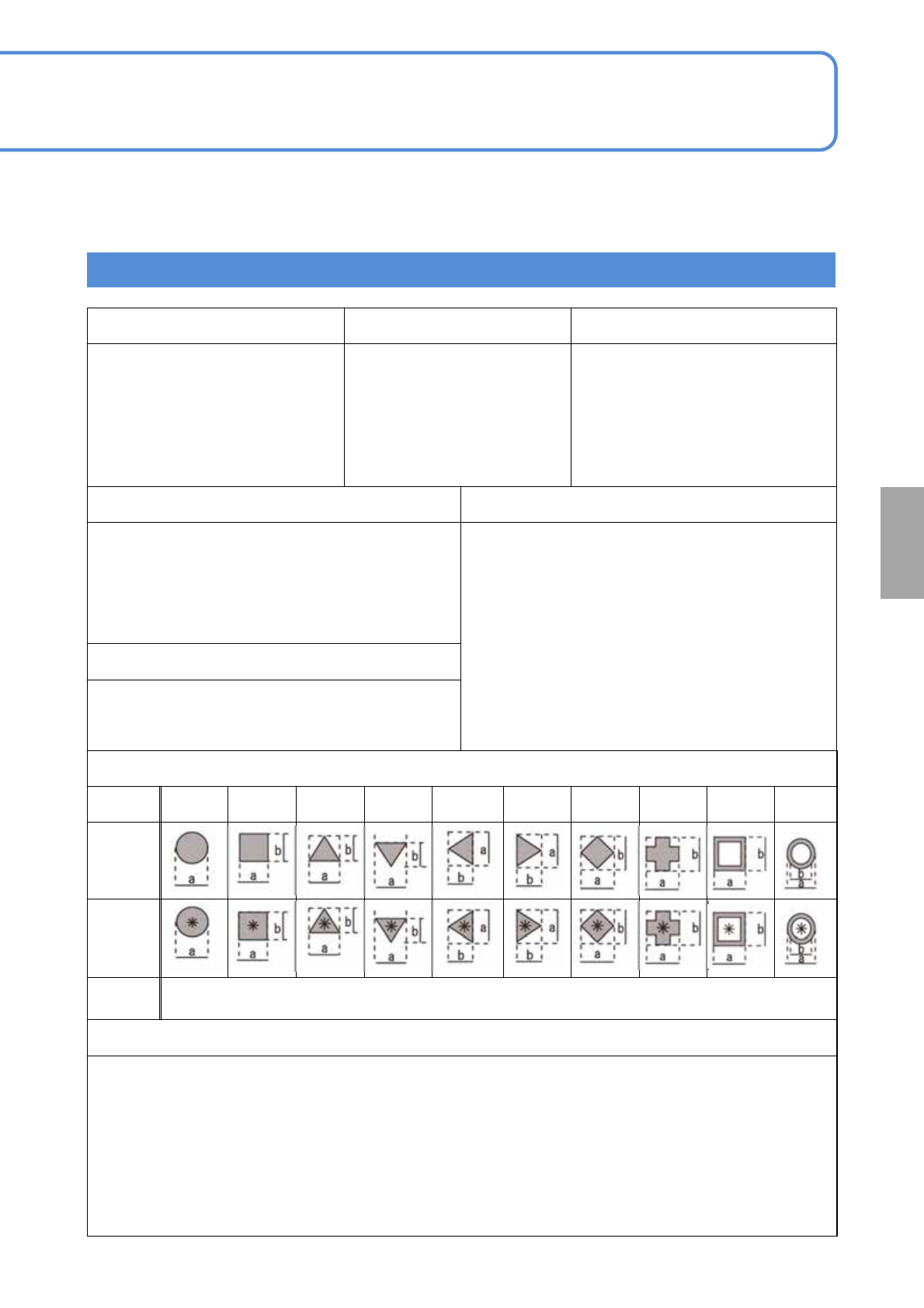

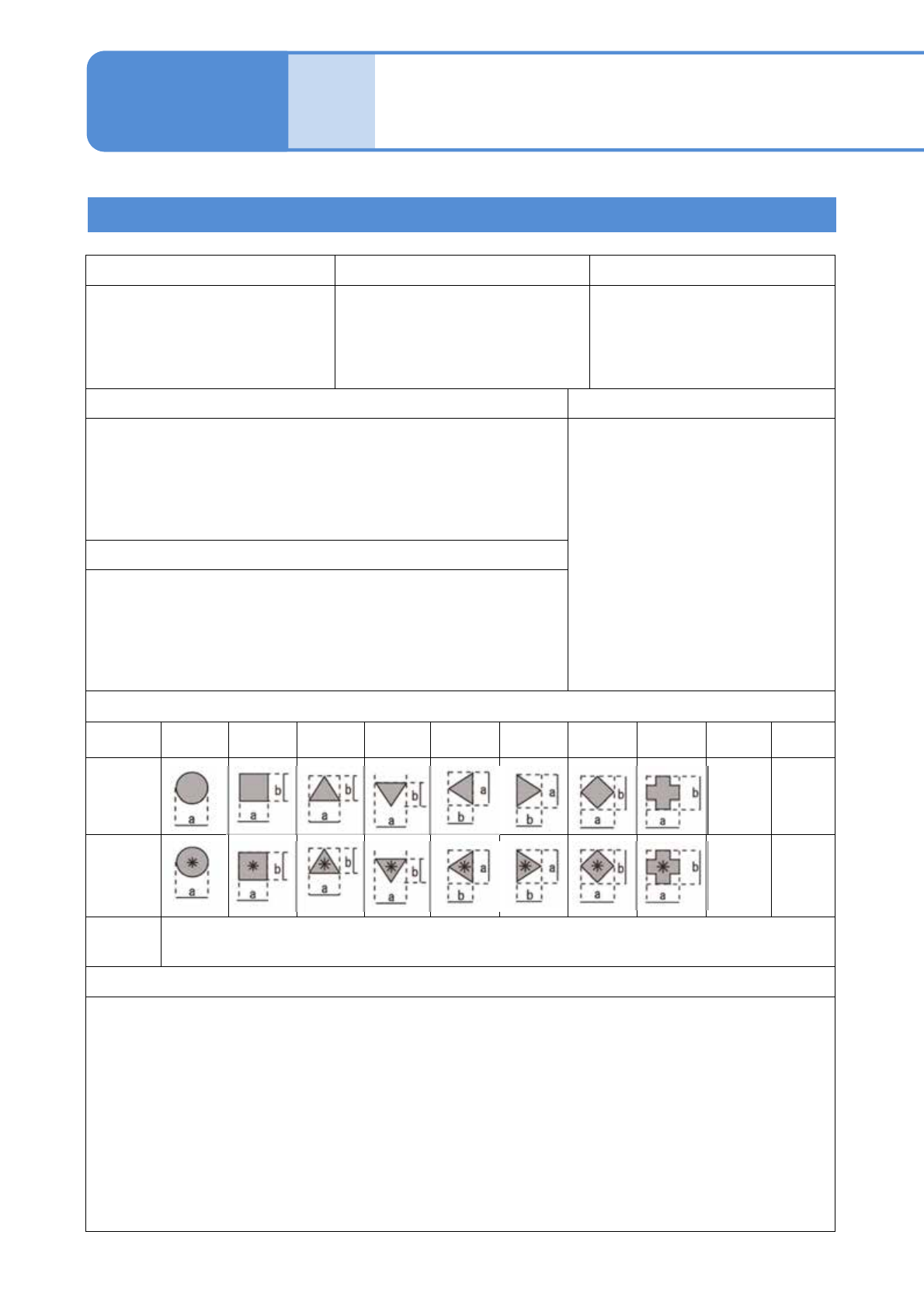

能够识别的形状 (只可识别以下形状 <一部分有例外> )
形状编号
12345678910
形状
识别结果
(XY坐标)
备注
•形状的a, b, c, d是表示，标记尺寸的输入范围。
•各标记 a, b的中心坐标作为识别结果。(圆形时是中心坐标)
备注
1)通过形状指定的基板识别,根据以下数据作成需要的图像,通过匹配法进行识别。
• 形状编号
• 颜色
• 尺寸
2)「形状指定 (自动)」是,识别装置自动设定照明值。
但是,不稳定时,请选择「形状指定(手动)」,设定照明值。
4-2-2-2
数
据
编
辑
基板识别标记／实装点识别标记
SPG EJP6AC-MB-04OM-02
生产数据
校正
各形状的输入数据 2
4-2-2-3
操作篇
4-2-2
网板识别（整体校正）
识别対象 (种类) 识别方式
网板识别
(整体校正)
形状指定识别
形状以及输入数据 识别方式以及结果
形状编号 : 1～7
颜色 : 黑色、白色
尺寸 : a, b
XY坐标：中心坐标
ANS 匹配的相关图如果是OK , 退100 。
判定基准
1) 相关值：匹配率比输入的阈值大。
能够识别的形状 (只可识别以下形状 <一部分有例外> )
形状编号
1234567
形状
识别结果
(XY坐标)
备注
•形状的a, b, c, d是表示，标记尺寸的输入范围。
•各标记 a, b的中心坐标作为识别结果。(圆形时是中心坐标)
备注
1)通过形状指定的基板识别,根据以下数据作成需要的图像,通过匹配法进行识别。
• 形状编号
• 颜色
• 尺寸
2)整体校正时,需要设定照明值。请在「整体校正数据设定」画面(→P.4-1-7
-1)
设定照明值。
