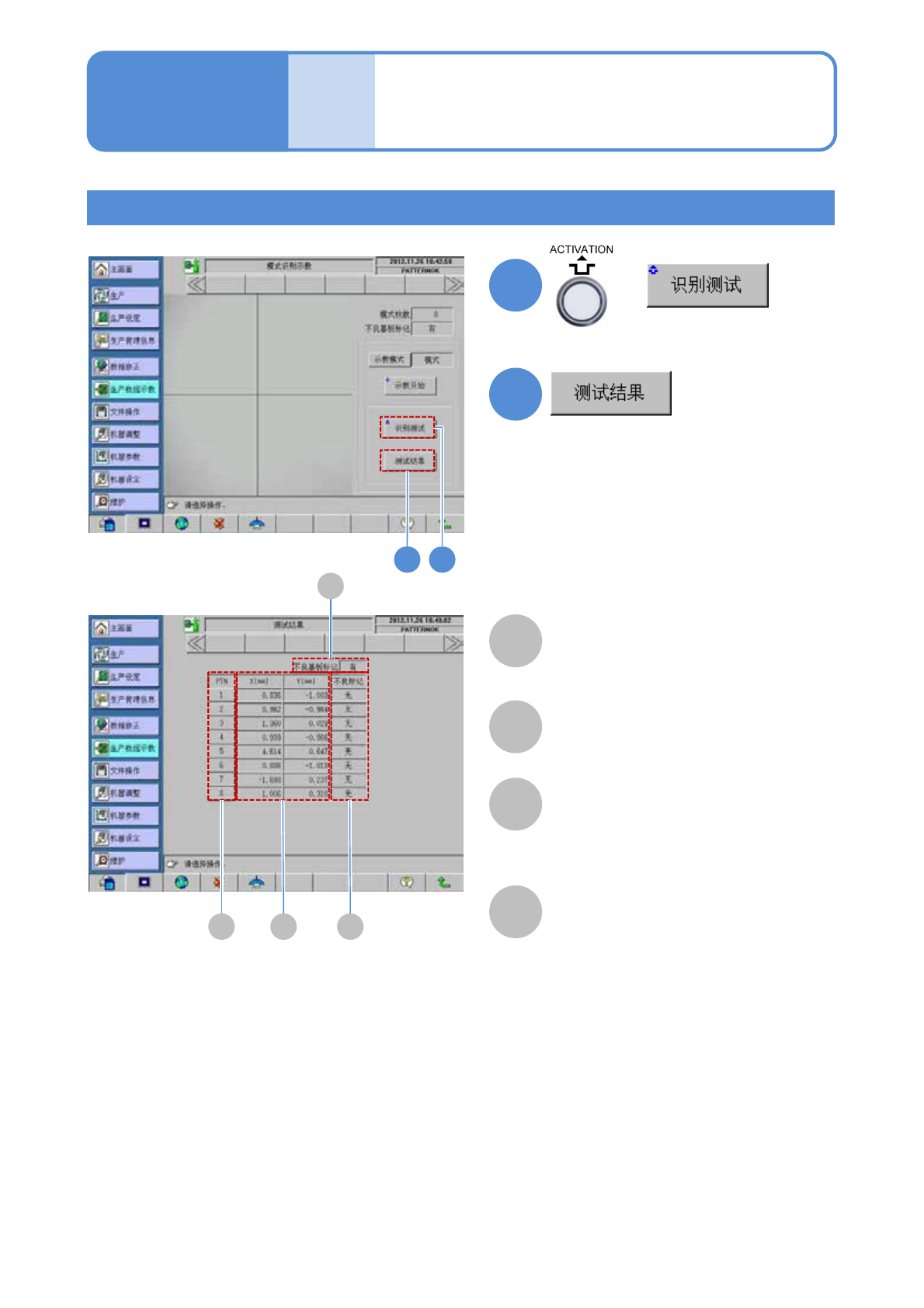

识别测试
1
+
(对全部模式执行识别确认)
2
1
B C D
B
PTN
显示模式的编号。
C
模式偏移量X、Y
为确认在各模式上正确执行了标记识别，
显示针对理想贴附位置的偏移量。
D
不良标记
对每个模式显示不良标记的有无。
A
A
不良基板标记
显示不良基板标记的有无。
模式识别示教 2
生产数据
校正
操作編
