SPG EJP6AJ-MB-05OM-03 机器 调整 进入机器调整菜单的方法／ 原点复位 进入「机器调整菜单」画面的方法 5-1-1 操作篇 5-1-1 进行设备的动作确认及识别数据的补 正。 ■「机器调整菜单」画面 ●选择需要调整的项目。 ( → P .5-1-2 ～ 5-1-9,P .3-1-1) 原点复位 3 + 3 1 确认在传送带上不存在基板。 2 伺服开关 ON ( 全部轴执行原点复归动作 ) 原点复归
Operation
5
系统管理
-1
机器调整
-1-1
进入机器调整菜单的方法／原点复位
-1-2
传送带宽度调整
-1-3
传送动作／基板识别
-1-4
印刷动作的确认
-1-5
网板清洁动作的确认
-1-6
网板识别／焊料供给动作的确认
-1-7
输入／输出确认
-1-8
轴信息的确认
-1-9
识别装置的维护
-2
机器设定
-2-1
调整用开关／时间设定
-2-2
识别结果収集／背照灯设定
-2-3
用户化操作模式设定
-2-4
印刷精度
-3
机器参数
-3-1
「机器参数」画面
-3-2
原点偏移值
-3-3
不良判定値／照相机
-3-4
其他偏移值
-3-5
信号塔
-3-6
动作参数的设定
-3-7
选购件设定
-3-8
数据确认
-3-9
机器参数校正菜单
-3-10
网络设定(LNB(选购件)有效时)
SPG EJP6AJ-MB-05OM-03
机器
调整
进入机器调整菜单的方法／
原点复位

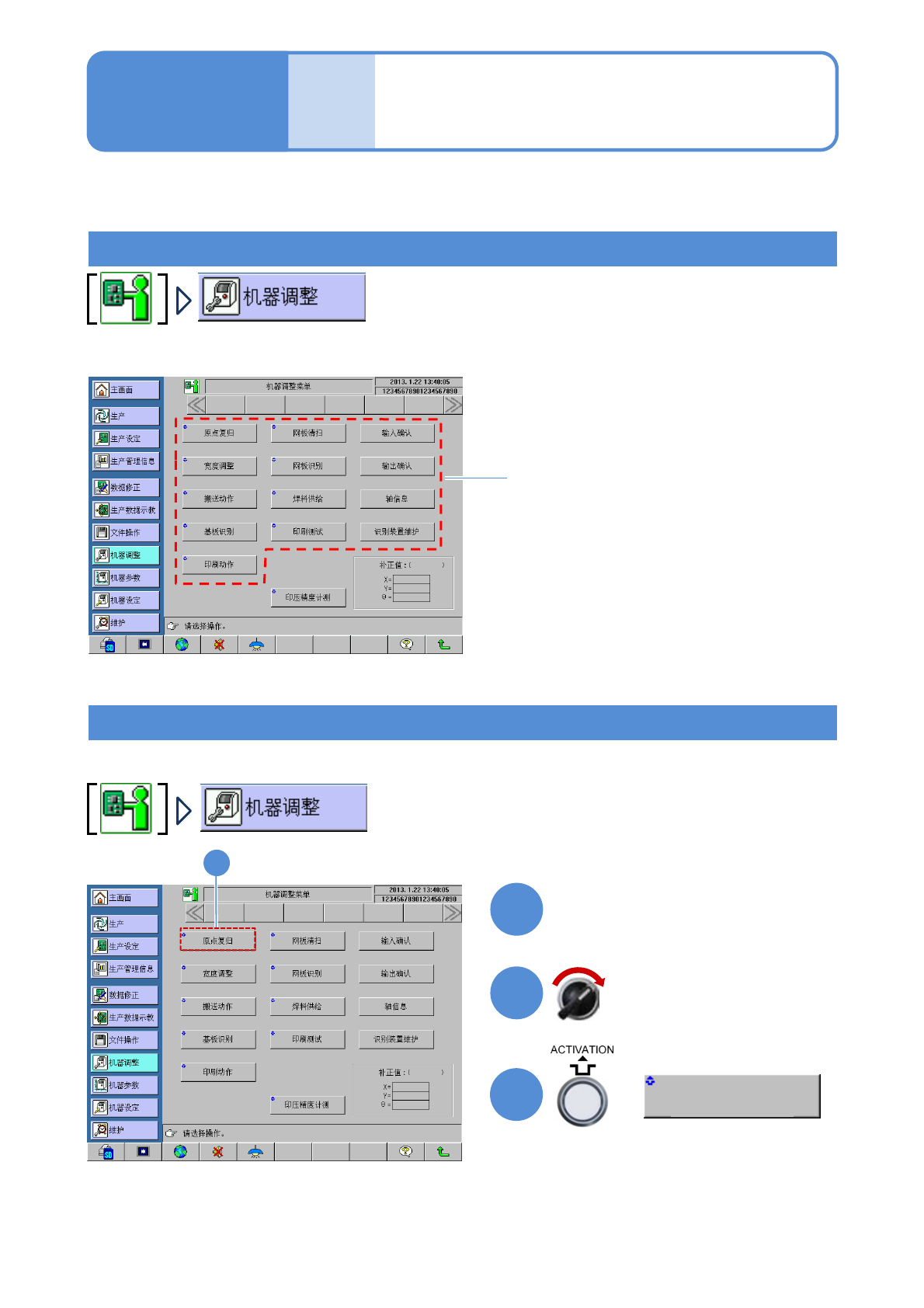

进入「机器调整菜单」画面的方法
