SPG EJP6AJ-MB-05OM-03 5-1-4 -2 F D E H G G + D + E + F + H + ●升降机上升→刮刀下降 →刮刀移动→刮刀上升 →升降机下降 显示现在的刮刀和 升降机的状态 通知 ●基板不在中心传送带上 ( 基板支架上 ) 时也可设定各动作。 但是 , 网板上有焊料时 , 请确认基 板后再进行各动作。 ● ↓ ; R → F: 移动到前侧 ↑ ; F → R: 移动到后侧 刮刀的前后移动 或 刮刀…
SPG EJP6AJ-MB-05OM-03
+
1
1
5-1-4-1
A
+
B
+
C
+
机器
调整

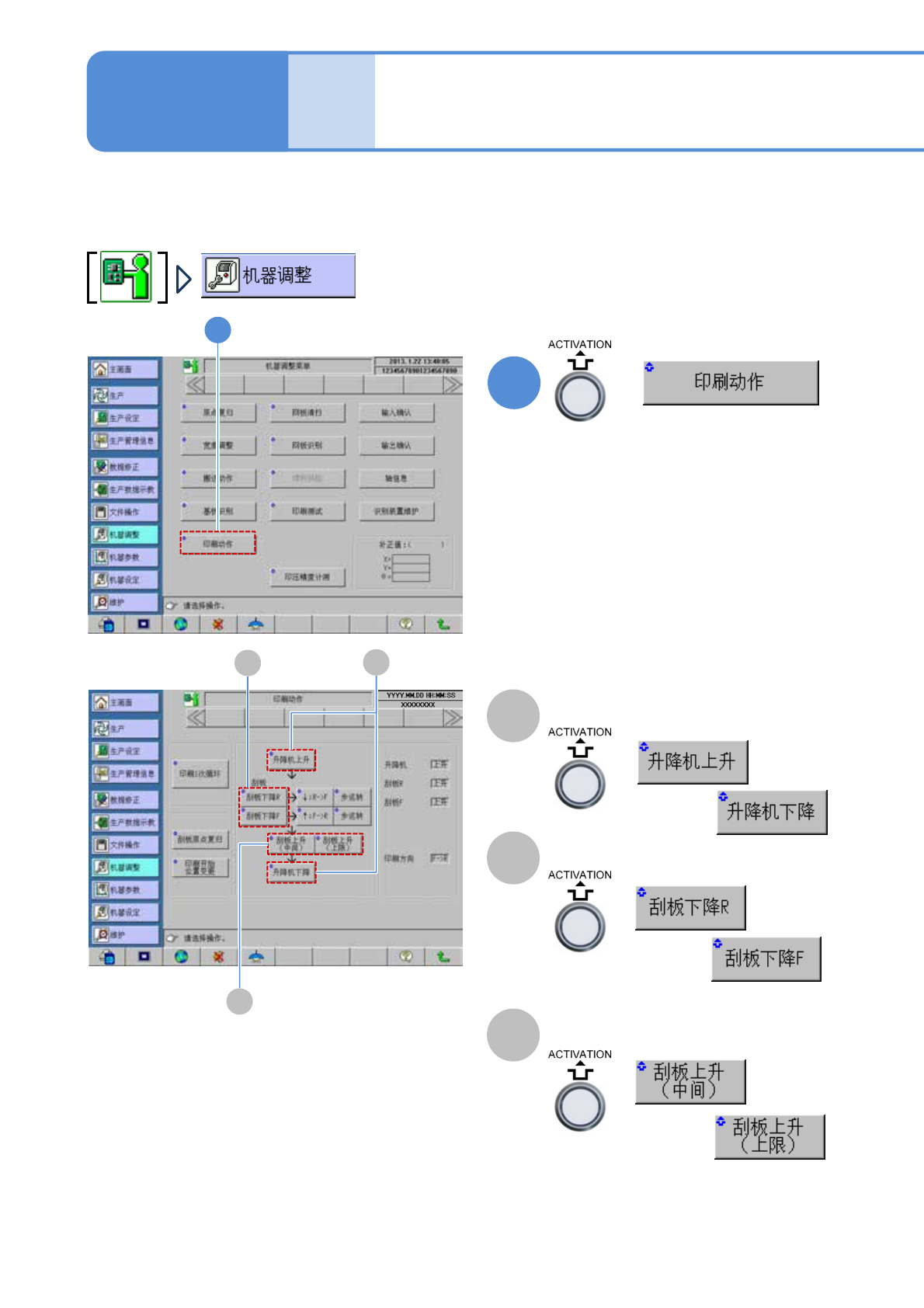

印刷动作的确认
操作篇
5-1-4
确认升降机和刮刀的上升／下降,以及印刷工程的动作。
准备: ●安装网板。
升降机的上升／下降
或
●R:后面、F:前面
刮刀的下降
●中间:移动到中间高度
上限:移动到上限位置
刮刀的上升
或
或
A
B
C
SPG EJP6AJ-MB-05OM-03

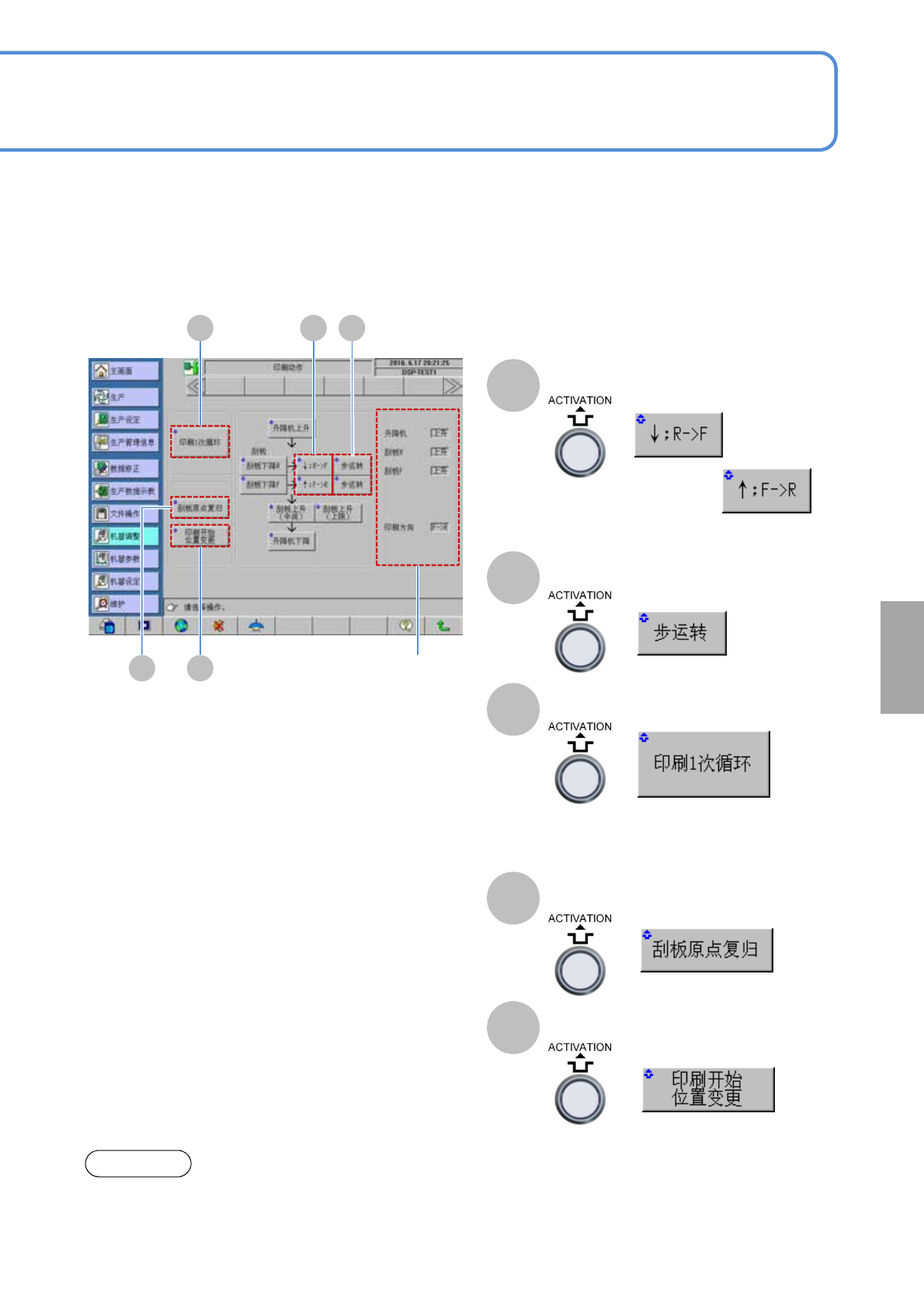

5-1-4-2
F D E
HG
G
+
D
+
E
+
F
+
H
+
●升降机上升→刮刀下降
→刮刀移动→刮刀上升
→升降机下降
显示现在的刮刀和
升降机的状态
通知
●基板不在中心传送带上 (基板支架上) 时也可设定各动作。
但是,网板上有焊料时,请确认基板后再进行各动作。
●↓; R→F:移动到前侧
↑; F→R:移动到后侧
刮刀的前后移动
或
刮刀的阶段性移动
印刷1循环
刮刀的原点复位
印刷开始位置的变更
●把刮刀的存储器位置设置到相反侧。
系
统
管
理
SPG EJP6AJ-MB-05OM-03
机器
调整

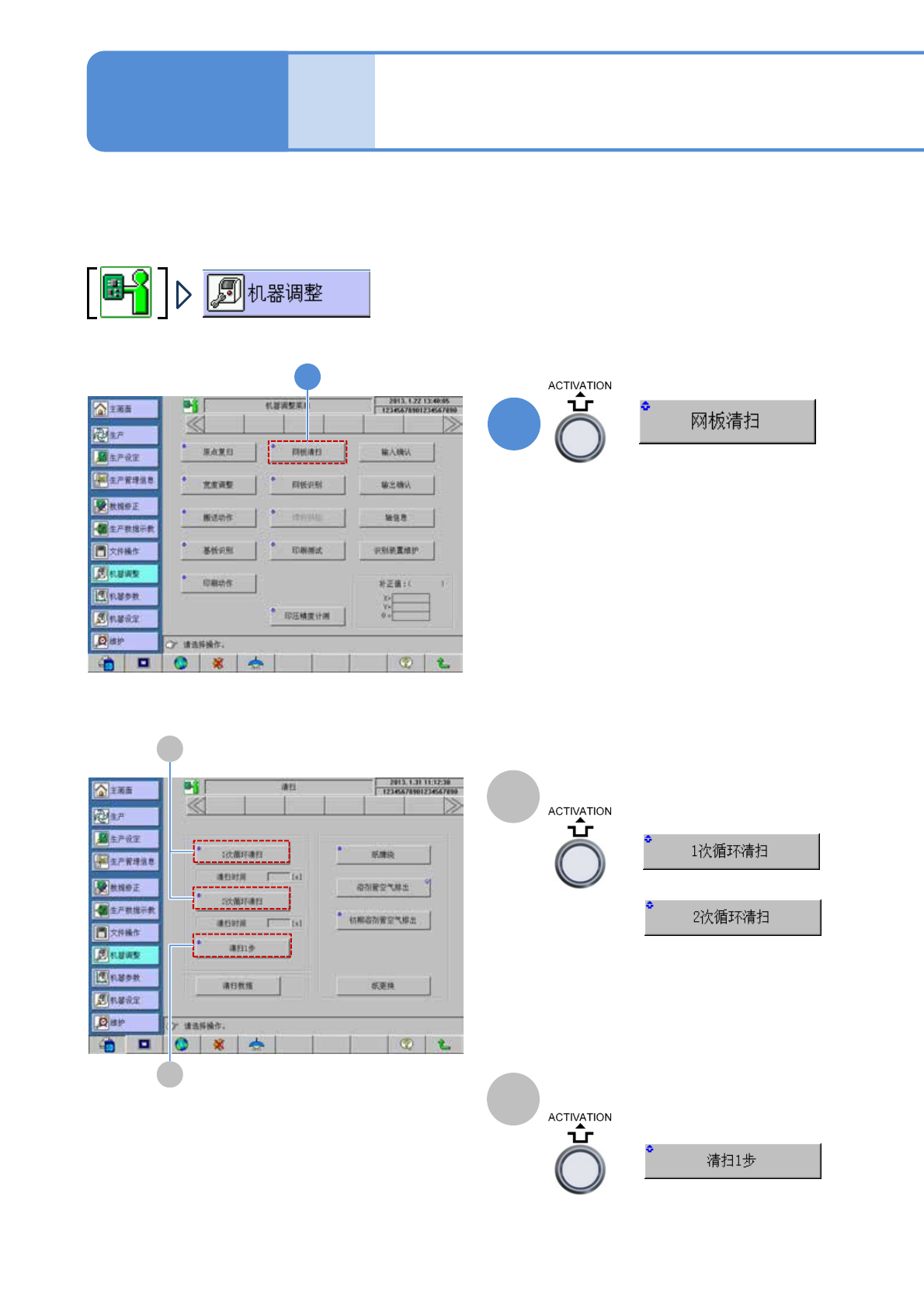

网板清洁动作的确认
操作篇
5-1-5
+
1
B
A
A
+
B
+
●1个循环为10个工程
1
网板清洁动作的工程确认。
准备：●把[自动网板清洁](→P.4-1-11) 设定为「ON」。
(原点复位)
清扫网板背面
●1次循环清扫:
网板清洁单元执行前后一次的往返动作
2次循环清扫:
网板清洁单元执行前后两次的往返动作
●清扫时间:
显示清扫所需的时间。
每1工程进行清洁
或
5-1-5-1
