SPG EJP6AJ-MB-05OM-03 5-1-6 -2 B A C D E + 1 1 A + B + C + D + E + ●再次按下,即会停止吐出动作。 ●通过 指定供给动作的次数。 确认焊料自动供给单元的动作。 ( 更换选购件的内盒时使 用 ) 准备： ●把触摸键「焊料自动供给」 ( → P.4-1- 11) 设定为「 ON 」。 刮刀头的移动 ( 移动到内侧 ) 刮刀头的移动(移 动到焊料供给位置) 刮刀头的移动(移 动…
SPG EJP6AJ-MB-05OM-03
5-1-6-1
+
1
1
机器
调整
网板识别／
焊料供给动作的确认
操作篇
5-1-6
网板识别

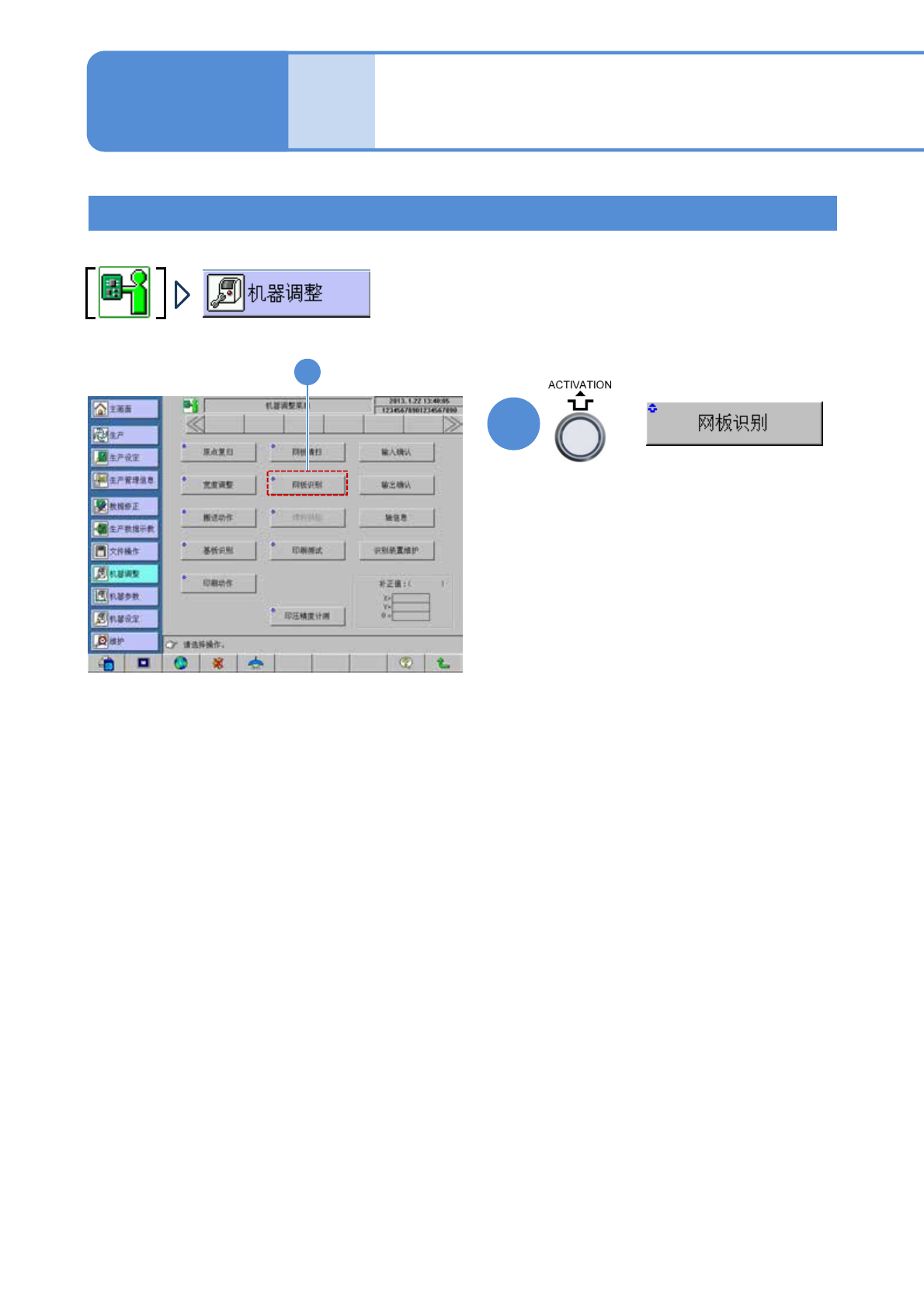

进行网板识别,补正网板的识别点坐标。
SPG EJP6AJ-MB-05OM-03
5-1-6-2
BA C
DE
+
1
1
A
+
B
+
C
+
D
+
E
+
●再次按下,即会停止吐出动作。
●通过 指定供给动作的次数。

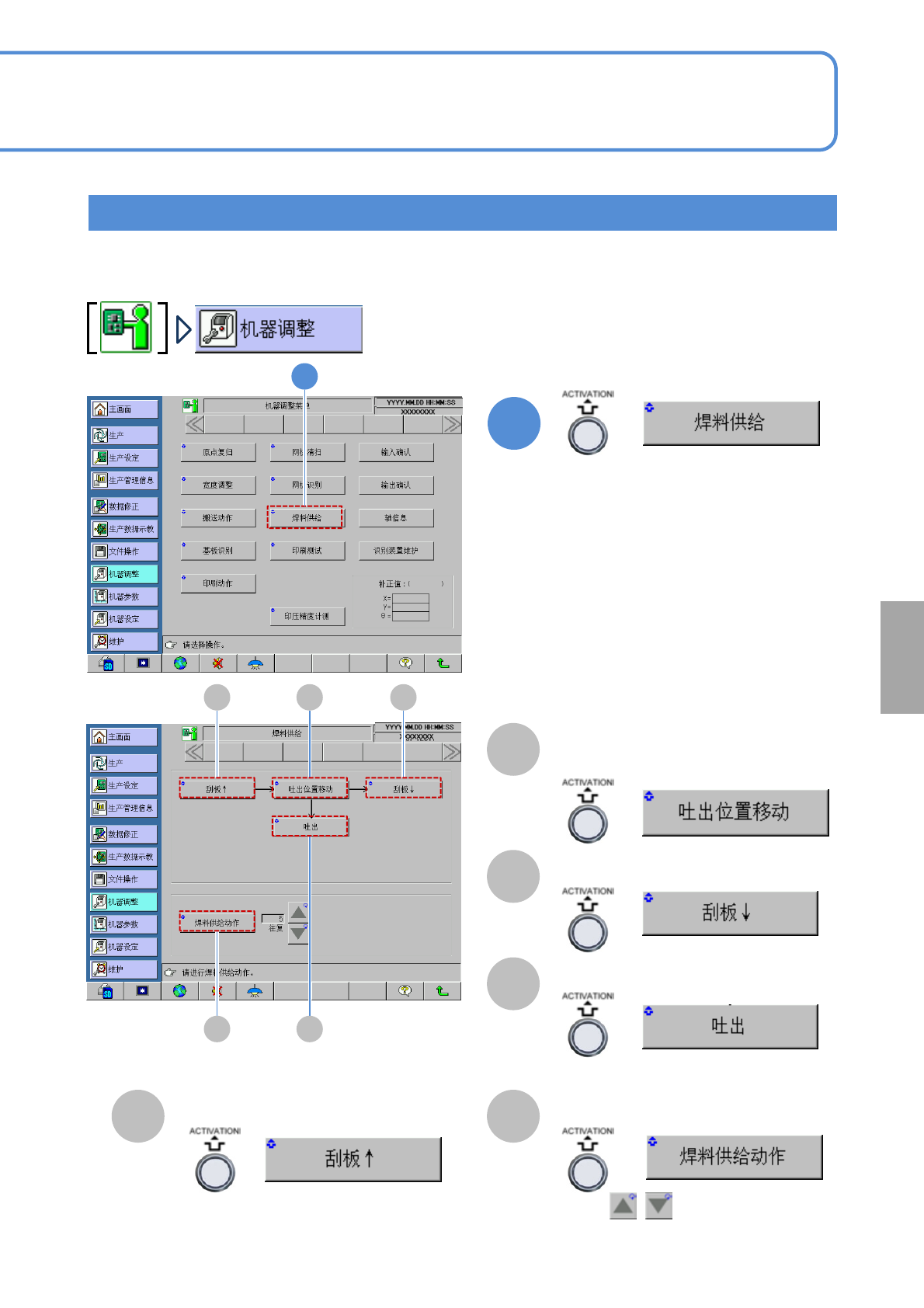

确认焊料自动供给单元的动作。(更换选购件的内盒时使用)
准备：●把触摸键「焊料自动供给」 (→P.4-1-11)设定为「ON」。
刮刀头的移动(移动到内侧)
刮刀头的移动(移动到焊料供给位置)
刮刀头的移动(移动到外侧)
焊料吐出
焊料的自动供给
焊料供给
系
统
管
理
SPG EJP6AJ-MB-05OM-03
5-1-7-1
1
1
■在[详细显示]和[整体显示]间切换画面
机器
调整
输入／输出确认
操作篇
5-1-7
所有输入地址,以1 秒间隔进行自动取样调查,以比特形式来显示此状态。
输入确认
●输入地址的状态,以比特形式的名称来显示。
●处于ON(1)的比特,是以强调形式显示。
