SPG EJP6AJ-MB-05OM-03 输出确认 5-1-7 -2 1 1 调整时 , 确认频繁使用的管 子状态 , 使其各部位单独动 作 , 同时确认各动作状态。 ●输出地址的状态 , 以比特形式的名称来显示。 ●处于 ON(1) 的比特 , 是以强调形式显示。 系 统 管 理
SPG EJP6AJ-MB-05OM-03
5-1-7-1
1
1
■在[详细显示]和[整体显示]间切换画面
机器
调整
输入／输出确认
操作篇
5-1-7

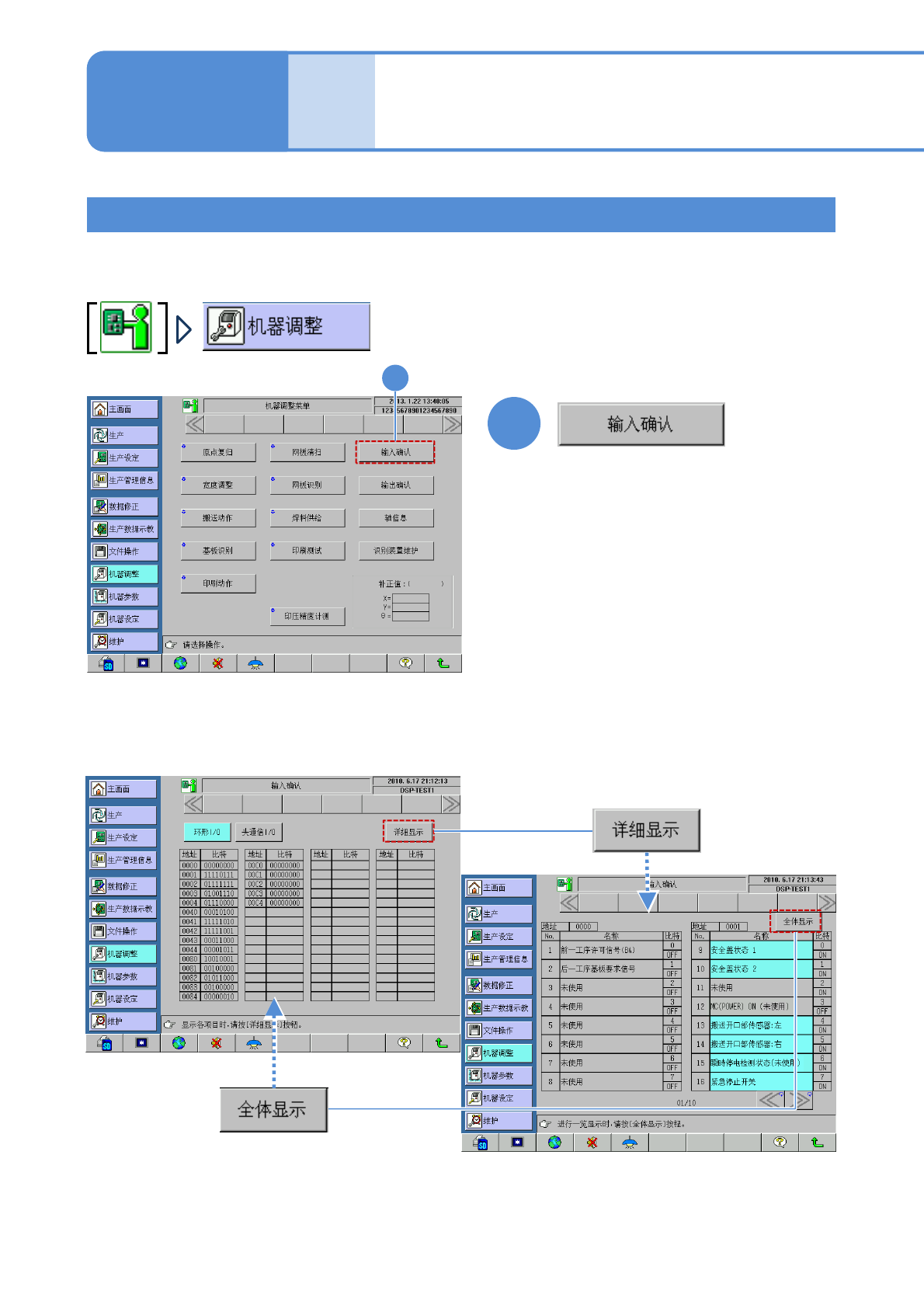

所有输入地址,以1 秒间隔进行自动取样调查,以比特形式来显示此状态。
输入确认
●输入地址的状态,以比特形式的名称来显示。
●处于ON(1)的比特,是以强调形式显示。
SPG EJP6AJ-MB-05OM-03
输出确认
5-1-7-2
1
1

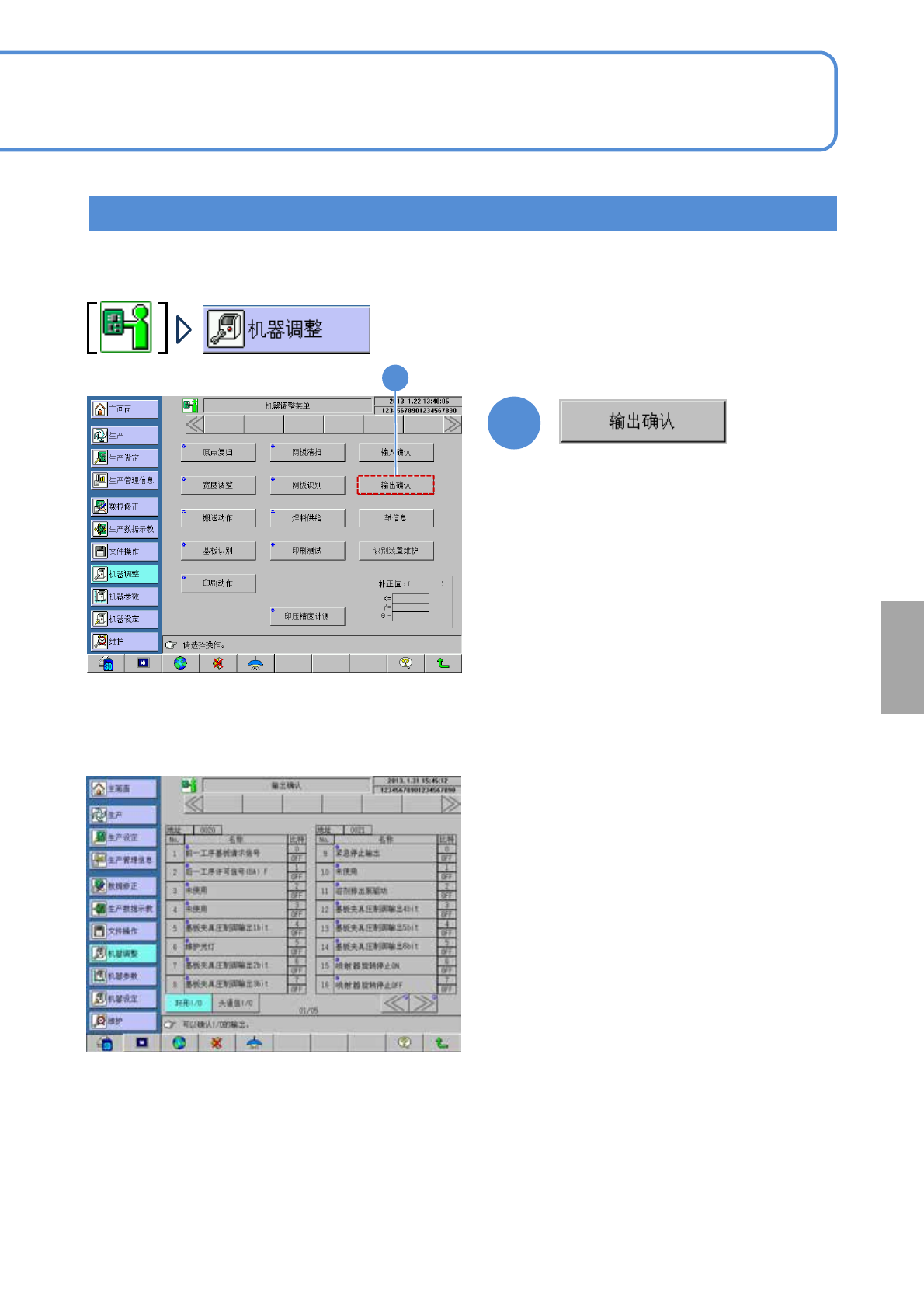

调整时,确认频繁使用的管子状态,使其各部位单独动作,同时确认各动作状态。
●输出地址的状态,以比特形式的名称来显示。
●处于ON(1)的比特,是以强调形式显示。
系
统
管
理
SPG EJP6AJ-MB-05OM-03
机器
调整
轴信息的确认

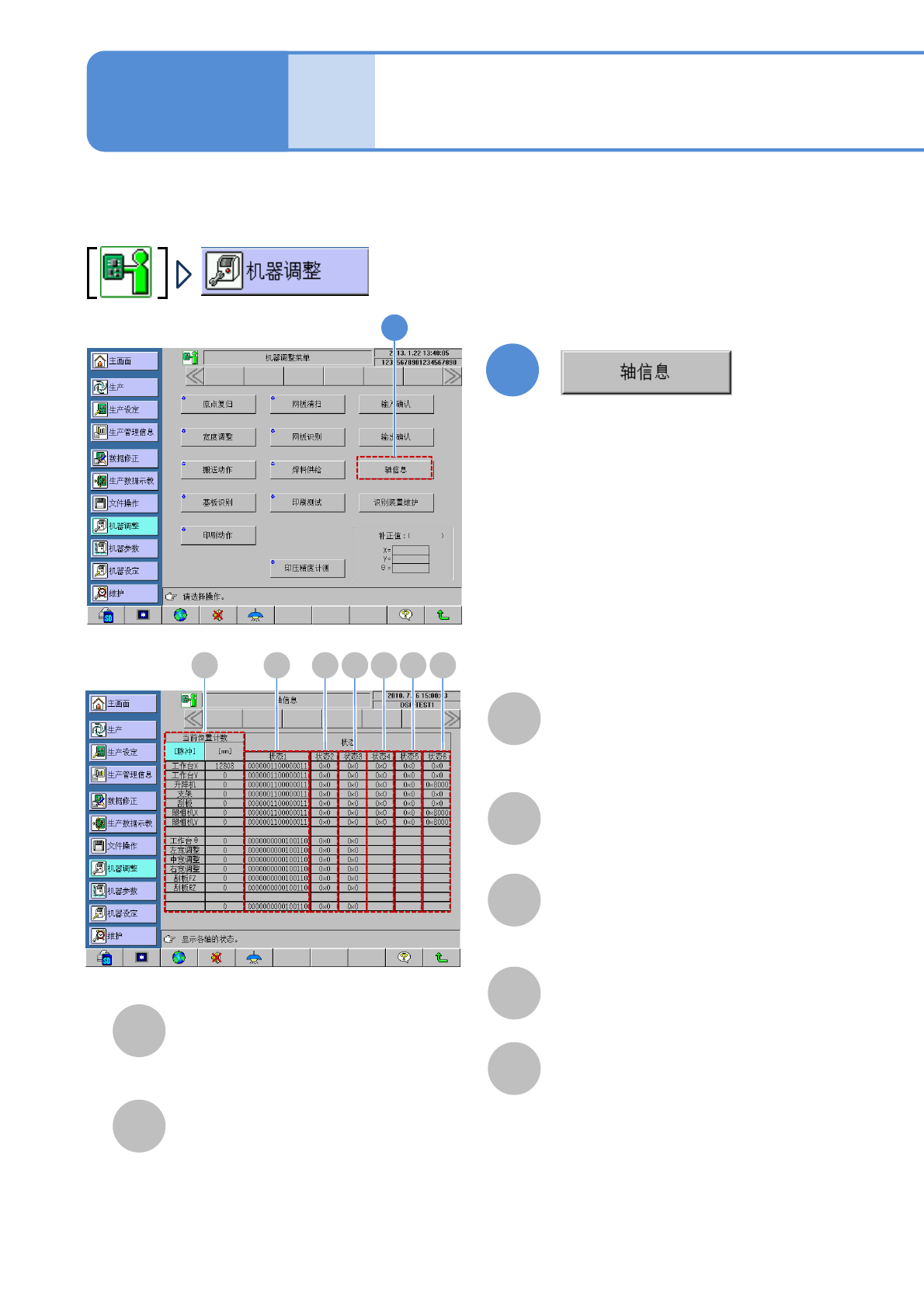

确认控制设备的所有轴的位置及状态。
当前位置计数
各轴的现在位置(mm或脉冲单位)。
5-1-8-1
操作篇
5-1-8
状态1
各轴的传感器信息,和伺服驱动器
之间的通信可能状态。
状态2
各轴的联锁信息,
驱动器通信错误信息等。
状态3
伺服增幅器所检测的错误信息。
状态4
错误信息(设定范围外的驱动器参数时)。
状态6
伺服状态等。
●右端的数値在「1」的时候,表示伺服
OFF (无伺服) 状态。
状态5
伺服驱动器所检测的警告信息。。
A
A B C D
1
B
C
D
E
F
G
1
E F G
