SPG EJP6AJ-MB-05OM-03 原点偏移值 1 原点偏移值 2 显示 X 、 Y 、 θ 、 升降机、支架、刮刀、照相机各轴的 原点偏移值。 5-3-2 机器 参数 原点偏移值 操作篇 5-3-2 系 统 管 理
SPG EJP6AJ-MB-05OM-03
机器
参数

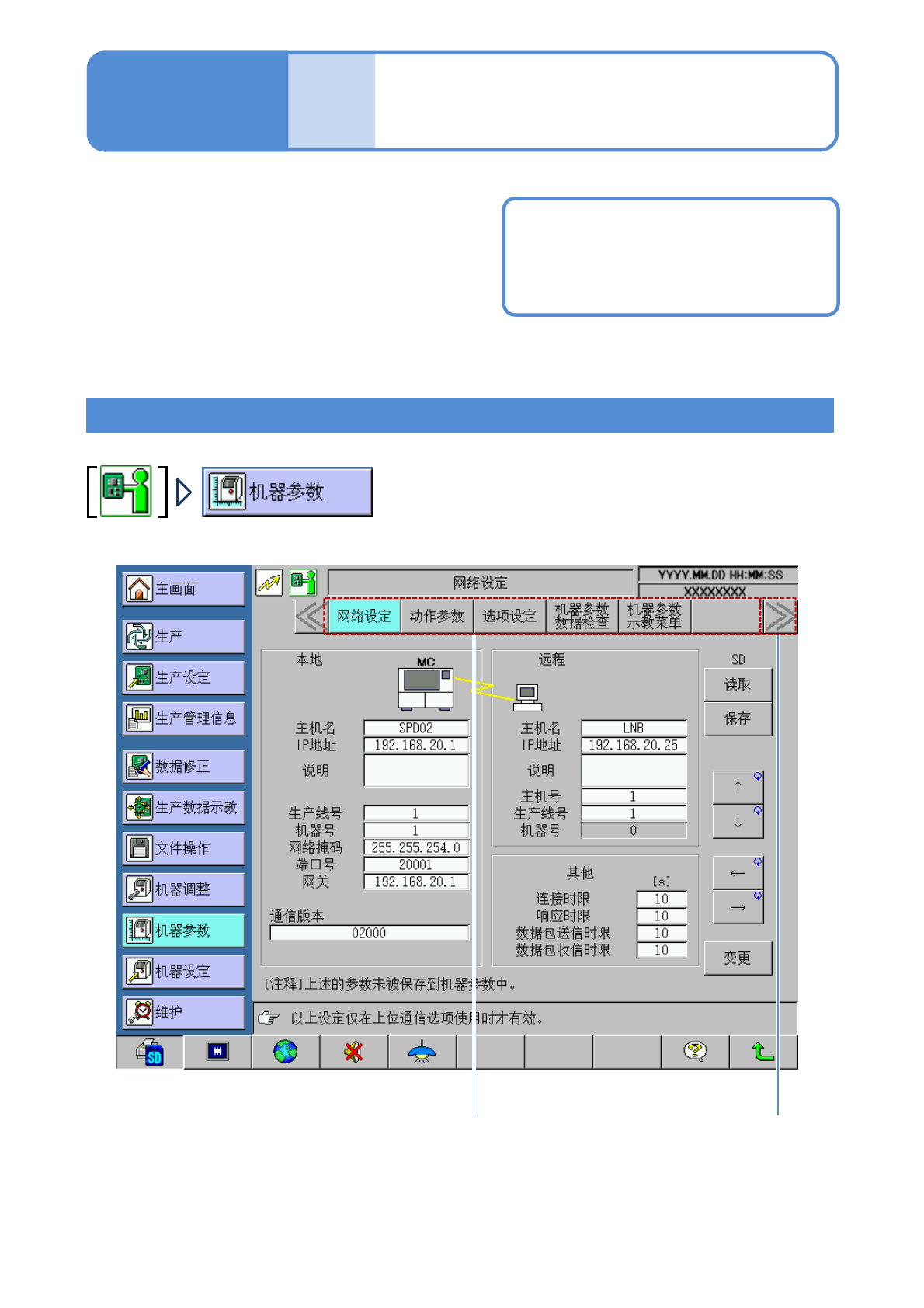

「机器参数」画面
机器参数是通过调整等各设备间的误差后得到的补正数
値。
另外,机器参数校正是指,调整各机器参数的设定工作。
此工作在右边所记载的情况下可以执行。
●设备移转时
●更换单元时
●设备设置的地板(水准)发生変化时
●周围的温度发生明显変化时
进入「机器参数」画面的方法
5-3-1
操作篇
5-3-1
●选择需要调整的项目
（→P.5-3-2～5-3-8）
●选择其他项目时
●因为数据变更,基本上通过校正来执行,
所以「信号塔」、「不良判定値」、「动作参数」、「选购件设定」以外,请勿通过输入进行变更。
SPG EJP6AJ-MB-05OM-03

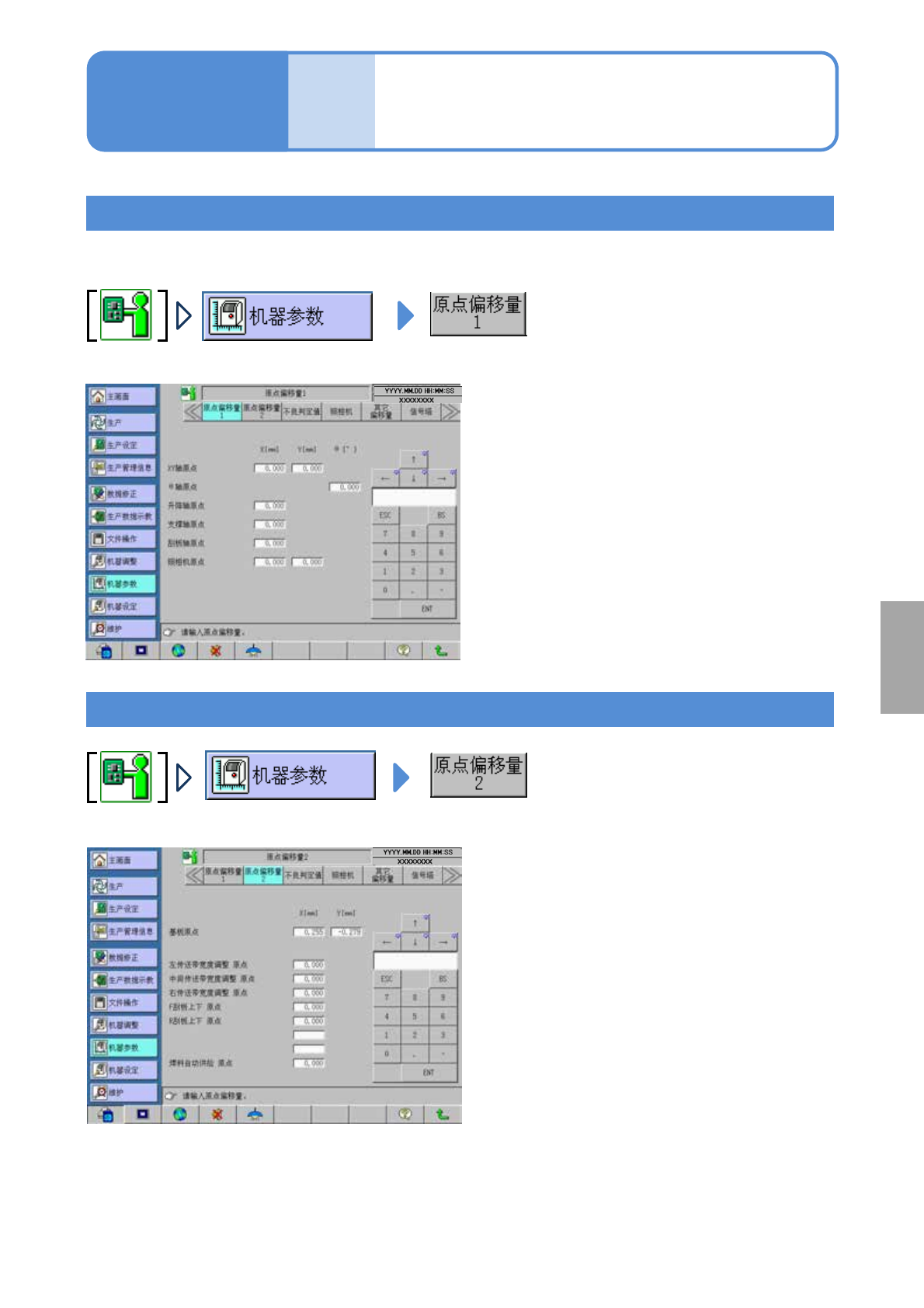

原点偏移值1
原点偏移值2
显示X、Y、θ 、升降机、支架、刮刀、照相机各轴的原点偏移值。
5-3-2
机器
参数
原点偏移值
操作篇
5-3-2
系
统
管
理
SPG EJP6AJ-MB-05OM-03
机器
参数

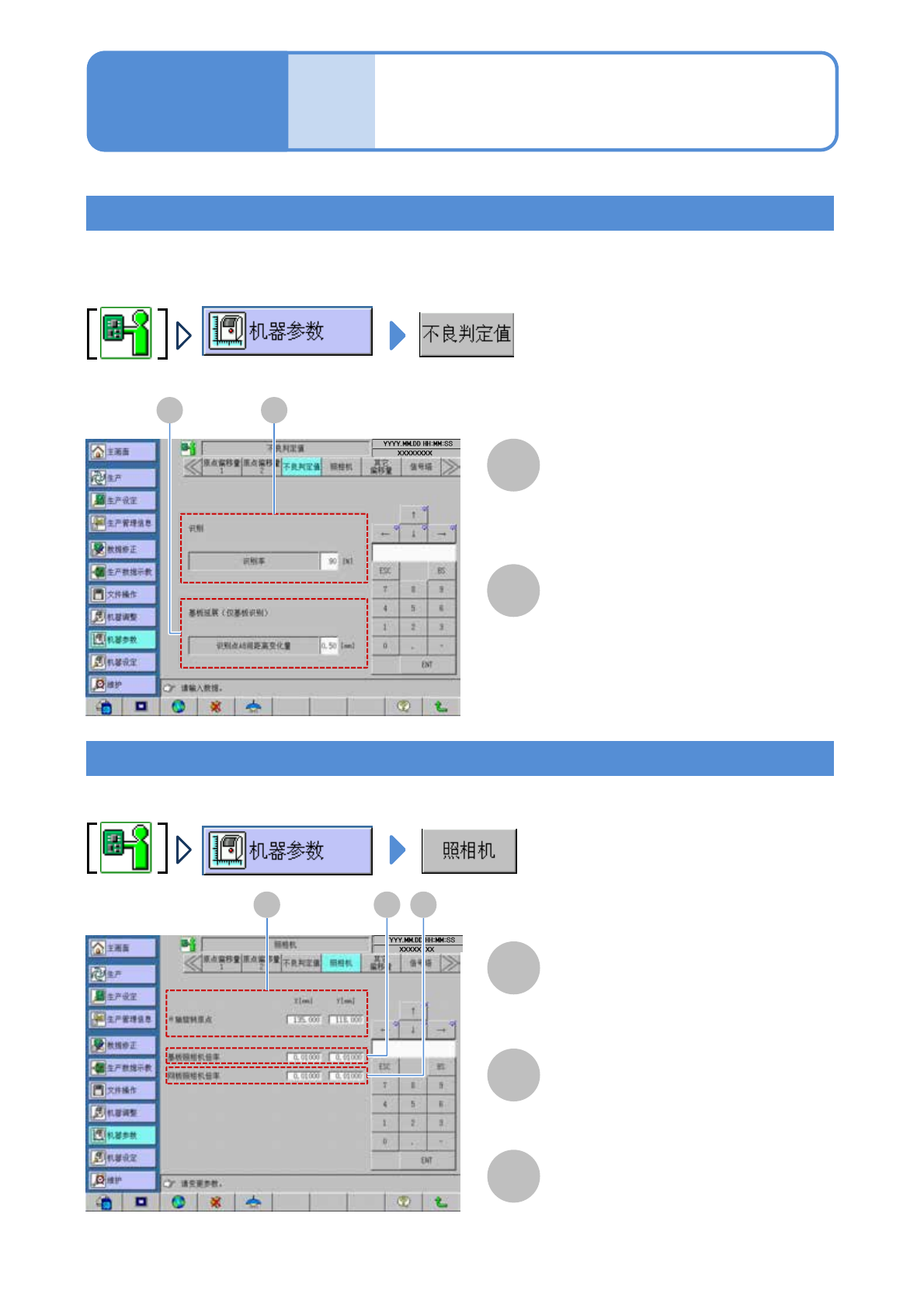

不良判定値／照相机
不良判定値
显示基板识别时的不良判定标准的数值。
(识别结果如果在判定数值以下,判定为错误)
识别（基板）
输入不良判定値。
●输入范围：0～100 %
●标准値：90 %
基板延展（仅基板识别）
基板识别后,输入基板扩展的不良
判定値。
●识别点AB间的距离,超过登录的坐标
以及设定值时,判定为错误。
●输入范围：0.05～0.50 mm
显示θ 轴的旋转原点偏移值和照相机的倍率等。
照相机
5-3-3
操作篇
5-3-3
θ轴旋转原点
输入XY 工作台的原点到XY 工作台的
旋转中心的距離。（校正）
基板照相机倍率
以1 像素单位的距离,
输入基板侧的照相机倍率。
（校正）
网板照相机倍率
输入网板侧照相机的倍率。
●必须输入0.01 mm。
准备：●把「基板扩展校对」(→P.4-1-11)设定为「ON」
A
B
AB
C
D
E
C D E
