SPG EJP6AJ -MB-06O M-02 基板吸着箱 基板吸着板 选购件 基板支撑单元的安装 基板支撑块／基板吸着支撑块 基板支撑单元有 6 种。根据基板的种类 , 来安装适合的支 撑单元。 基板 ( 吸着 ) 基板支撑块 螺栓 1 6-1-3 -1 操作篇 6-1-3 安装该当机种的专用箱 基板吸着箱 1 管 连接 管 连接 根据基板尺寸 , 安装需要数量 基板通过托板式的块状来支撑。用于单面实装的基 板。 ■基板支撑块 ■基板…
SPG EJP6AJ-MB-06OM-02
焊料滴漏防止板
螺丝
选购件
焊料滴漏防止板的安装
操作篇
6-1-2
粘着部
长度
(mm)
印压
(×10
-2
N/mm)
滴漏防止板位置的调整范围
13
30以下
在最下面的位置使用。
(离刮刀边缘2 mm)
30～70
在中央的位置使用。
(离刮刀边缘3.5 mm)
70以上
在最上面的位置使用。
(离刮刀边缘4.5 mm)
10
(选购件)
在最下面的位置使用。
(离刮刀边缘2 mm)
7
(选购件)
1 2
上下调整滴漏防止板的位置
在刮刀支架上安
装焊料滴漏防止
板
焊料滴漏防止板
●如果在错误的位置上使用，将有可能会与网板相接触,而导致
网板的损伤。
安装螺丝
6-1-2
(安装螺丝:4根)
刮刀支架
选
购
件
调整范围:
2 mm 4.5 mm
上
下
SPG EJP6AJ-MB-06OM-02
基板吸着箱
基板吸着板
选购件
基板支撑单元的安装
基板支撑块／基板吸着支撑块
基板支撑单元有6种。根据基板的种类,来安装适合的支撑单元。
基板(吸着)基板支撑块
螺栓
1
6-1-3-1
操作篇
6-1-3
安装该当机种的专用箱
基板吸着箱
1
管
连接
管
连接
根据基板尺寸,安装需要数量
基板通过托板式的块状来支撑。用于单面实装的基板。
■基板支撑块
■基板吸着支撑块
■基板吸着箱
■基板支撑销
■磁铁支撑销
■基板吸着支撑销
附带真空吸着功能的支撑块。
通过真空吸着来支撑基板。反面印刷或基板的弯曲较大时使用。
基板用销来支撑。用于两面实装等基板。
基板用销来支撑。因为尖端部有磁石,可以在任意的位置竖立支撑销。
带有真空吸着功能的磁铁支撑销。
●支撑块1枚的宽度为21 mm和42 mm
的2种类。
●附带的辅助作用的磁石,在运转中位置
会移动,必须用螺栓来固定。
●使用基板吸着支撑块时,从支撑块伸出
的1～3 根管子连接到左侧接口部。
●在不使用的连接上安装插头。
●安装基板支撑单元,使其支撑住基板整
体。
管
连接
●从专用箱伸出的1～3 根
管子连接到左侧接口部。
●用选购件的真空泵来进行基板吸着时,
最多可以连接3根管子。
●将插头插进不使用的连接和箱的孔内。
SPG EJP6AJ-MB-06OM-02

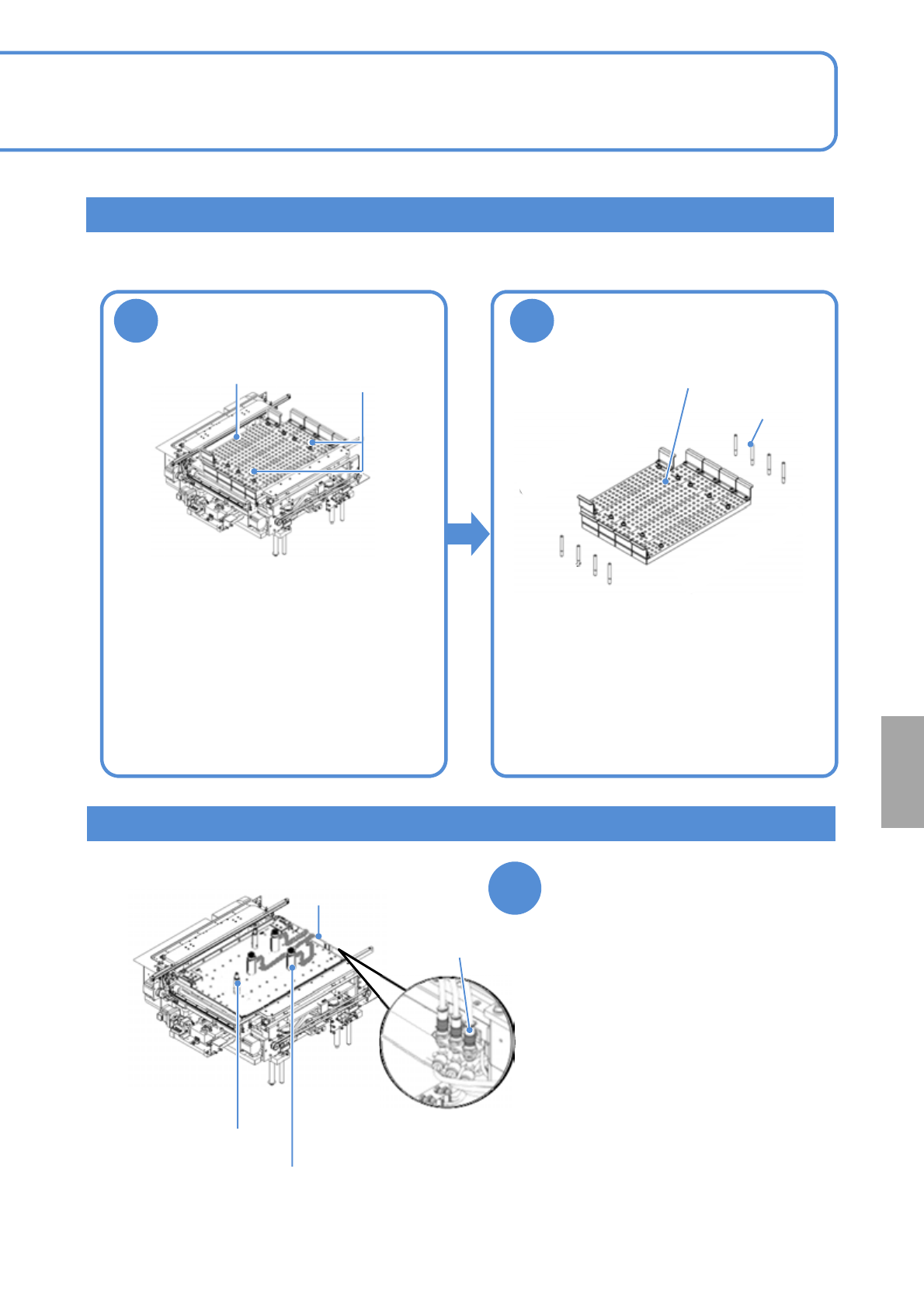

基板支撑销
1 2
配置基板吸着基板支撑销和磁铁
基板支撑销
1
将销按到矩形托板上后安装
●支撑销在基板的反面有贴装元件时,
使其在互不干涉的位置。
●托板1 枚的宽度
40 mm宽度(长度324 mm、6枚)
35 mm宽度(长度324 mm、1枚)
安装所需数量的矩形托板
矩形托板
基板支撑销
矩形托板
6-1-3-2
管
安装螺栓(M3)
选
购
件
基板吸着支撑销／磁铁基板支撑销
(安装螺栓：2根/枚)
磁铁基板支撑销直径
・ 410根
・ 10 10根
・ 20 4根
●吸着基板支撑销伸出的管子和
左侧接口部连接。
（最多5根为止）
●只使用磁铁基板支撑销也可。
基板吸附支撑销
磁铁支撑销
连接
