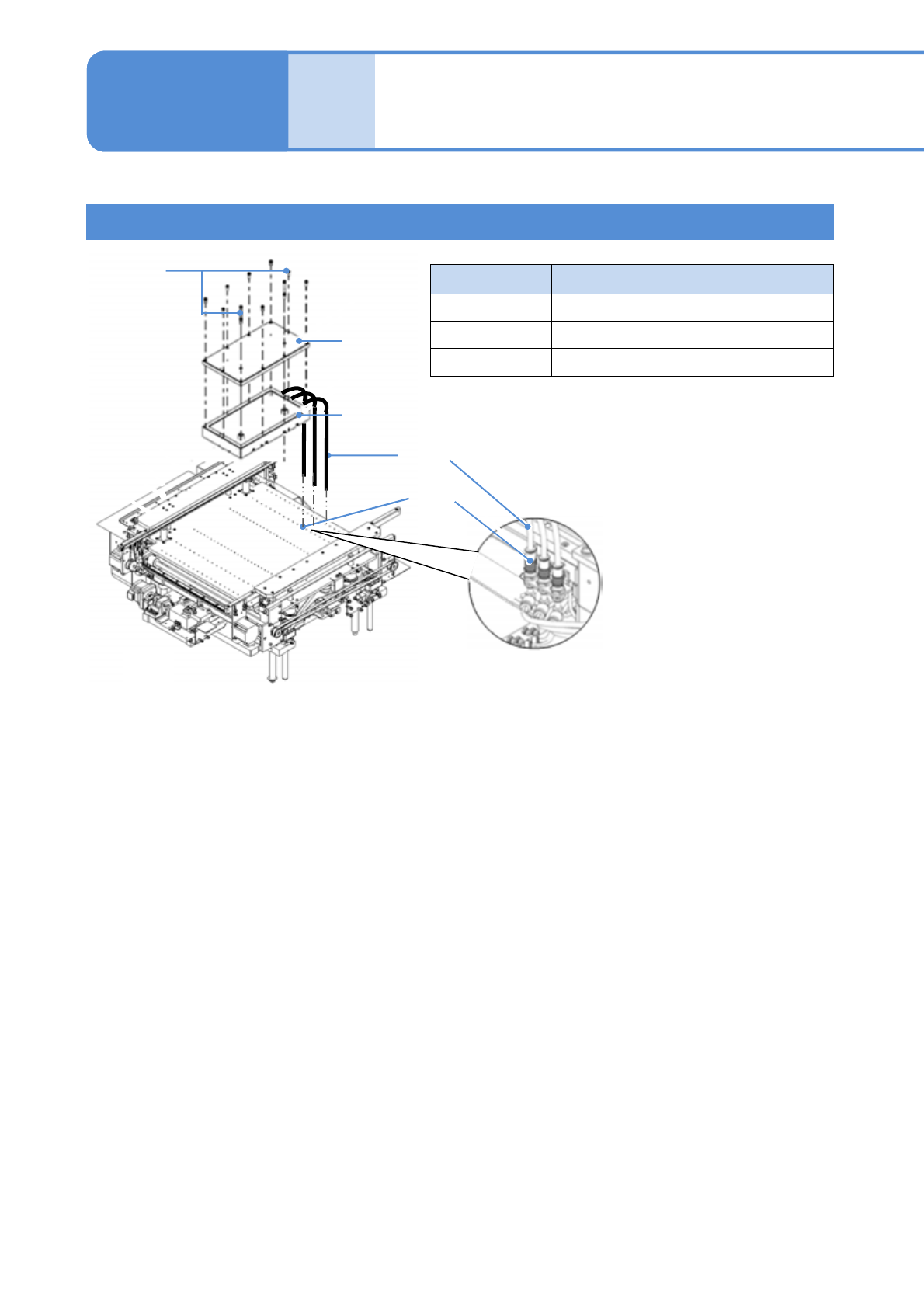

SPG EJP6AJ -MB-06O M-02 选购件 基板吸着箱 1 安装概要 名称 型式 连接 KQ2H08-01S(SMC) 管 TU0805B(SMC) 插头 KQ2P08(SMC) 6-1-4 -1 操作篇 6-1-4 上板 箱 连接 管 ( φ 8) ●插头用于吸附箱规格 2 下的、不与管相连接的连接 部上。 (安装螺栓： 2 根) 安装螺栓
SPG EJP6AJ-MB-06OM-02
基板支撑销
1 2
配置基板吸着基板支撑销和磁铁
基板支撑销
1
将销按到矩形托板上后安装
●支撑销在基板的反面有贴装元件时,
使其在互不干涉的位置。
●托板1 枚的宽度
40 mm宽度(长度324 mm、6枚)
35 mm宽度(长度324 mm、1枚)
安装所需数量的矩形托板
矩形托板
基板支撑销
矩形托板
6-1-3-2
管
安装螺栓(M3)
选
购
件
基板吸着支撑销／磁铁基板支撑销
(安装螺栓：2根/枚)
磁铁基板支撑销直径
・ 410根
・ 10 10根
・ 20 4根
●吸着基板支撑销伸出的管子和
左侧接口部连接。
（最多5根为止）
●只使用磁铁基板支撑销也可。
基板吸附支撑销
磁铁支撑销
连接
SPG EJP6AJ-MB-06OM-02
选购件
基板吸着箱 1
安装概要
名称 型式
连接
KQ2H08-01S(SMC)
管
TU0805B(SMC)
插头
KQ2P08(SMC)
6-1-4-1
操作篇
6-1-4
上板
箱
连接
管
(φ8)
●插头用于吸附箱规格2下的、不与管相连接的连接部上。
(安装螺栓：2根)
安装螺栓
SPG EJP6AJ-MB-06OM-02
基本规格尺寸（相对时）
上板设计例子(相对时)
●使用基板的宽度尺寸按照图中的
「基板宽度」。
●和SP28P-D 以前的机种共通使用
时,基板吸着箱上需要传感器避开部,
请另外咨询。
■设计条件
基板尺寸
(L)350 × (W)300 mm
6-1-4-2
传送基准
上板
箱
安装间隔 (100 前后)
基板宽度
6.5 点表面深度 6
传送基准
材料: 铝合金托板 (A2017)
处理: 不要
(单位：mm)
(单位：mm)
选
购
件
≦330
箱长度
安装间隔（100前后）
箱宽度(基板宽度-10)
