SPG EJP6AJ -MB-06O M-02 290( 基板宽度 -10) 2 × Ф 3 ± 0.005 深度 5 避开用 270( 基板宽度 -30) 材料 : 铝合金托板 (A2017) 处理 : 不要 箱定位用 选购件 基板吸着箱 2 吸着箱设计例子 ( 相对时 ) ■设计条件 基板尺寸 (L)350 × (W ) 300 mm 6-1-4 -3 操作篇 6-1-4 ( 单位： mm)
SPG EJP6AJ-MB-06OM-02

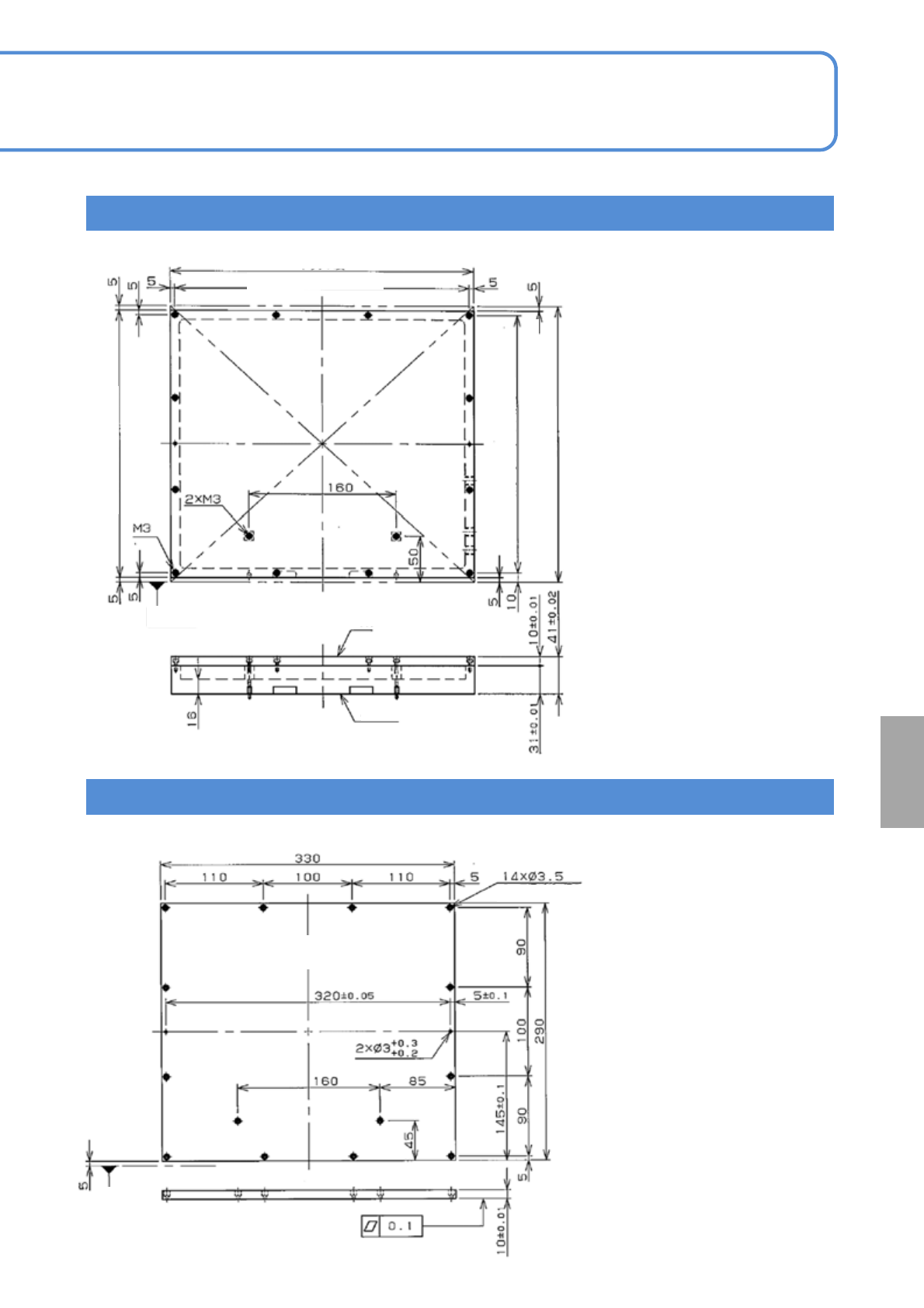

基本规格尺寸（相对时）
上板设计例子(相对时)
●使用基板的宽度尺寸按照图中的
「基板宽度」。
●和SP28P-D 以前的机种共通使用
时,基板吸着箱上需要传感器避开部,
请另外咨询。
■设计条件
基板尺寸
(L)350 × (W)300 mm
6-1-4-2
传送基准
上板
箱
安装间隔 (100 前后)
基板宽度
6.5 点表面深度 6
传送基准
材料: 铝合金托板 (A2017)
处理: 不要
(单位：mm)
(单位：mm)
选
购
件
≦330
箱长度
安装间隔（100前后）
箱宽度(基板宽度-10)
SPG EJP6AJ-MB-06OM-02
290(基板宽度-10)
2×Ф3±0.005深度5
避开用
270(基板宽度-30)
材料: 铝合金托板(A2017)
处理: 不要
箱定位用
选购件
基板吸着箱 2

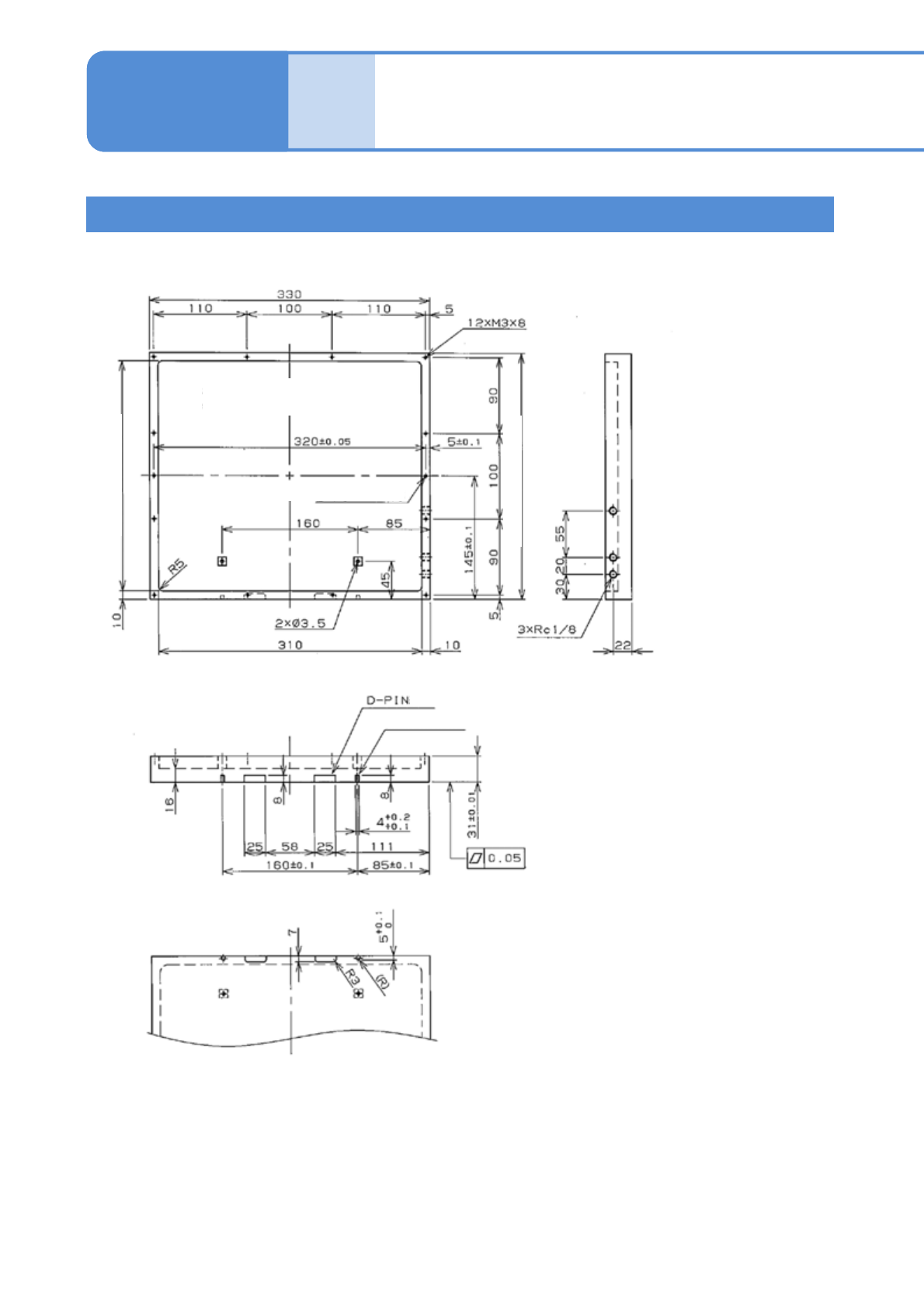

吸着箱设计例子(相对时)
■设计条件
基板尺寸
(L)350 ×(W)300 mm
6-1-4-3
操作篇
6-1-4
(单位：mm)
SPG EJP6AJ-MB-06OM-02
箱长度
安装间隔 (100 前后)
箱宽度(基板宽度-10)
传送基准
上板
箱
安装间隔 (100 前后)
基板宽度
传送基准

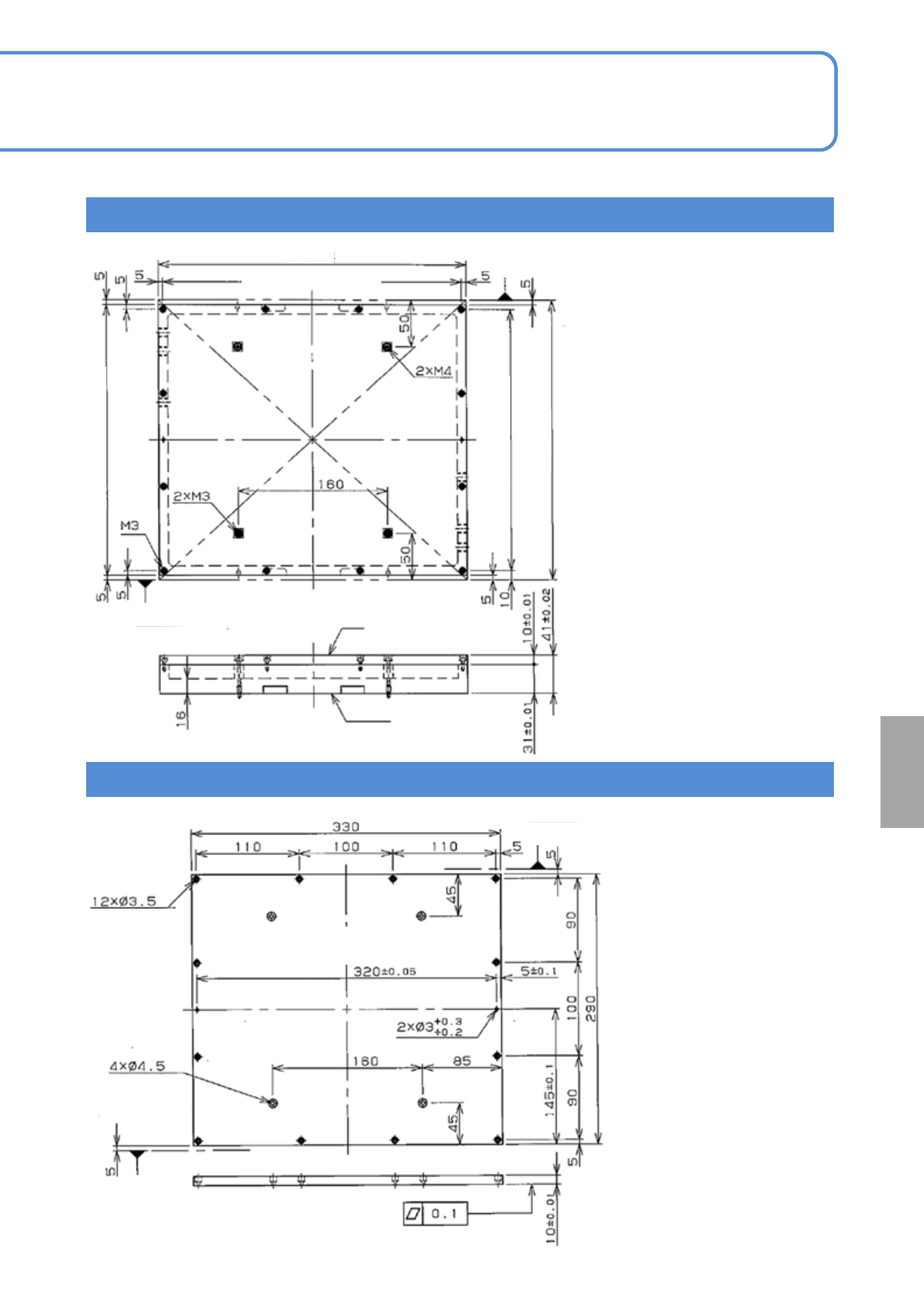

基本尺寸(相同方向时)
上板设计例子(相同方向时)
●使用基板的宽度尺寸按照图中的
「基板宽度」。
●吸着箱用M3 的螺栓来固定。
(用M3螺栓插入M4插孔固定)
●固定时不使用的孔,用M4 的螺栓来
堵塞。
●和SP28P-D 以前的机种共通使用时,
基板吸着箱上需要传感器避开部,请
另外咨询。
■设计条件
基板尺寸
(L)350 ×(W)300 mm
6-1-4-4
(单位：mm)
传送基准
材料: 铝合金托板 (A2017)
处理: 不要
传送基准
6.5点表面深度6
(单位：mm)
选
购
件
9点表面深度6
≦330
