SPG EJP6AJ -MB-06O M-02 6-1-5 -1 准备：把「焊料自动供给」 ( → P .4-1-1 1) 设定为「 ON 」。 选购件 焊料自动供给 1 操作篇 6-1-5 3 10 11 2 1 ( 刮刀上升 , 刮刀头移动刀前面 ) ＋ ＋ OFF SERVO ■回收焊料时 ■不回收焊料时 ●跳至步骤⑩ 12 将喷嘴安装到电位 器上 ●在将喷嘴安装到电位器上 之前 , 请先用刮刀等充分搅 拌。 13 取下焊料电位器…
SPG EJP6AJ-MB-06OM-02
可动侧基板夹扣
固定侧基板夹扣
吸着配管连接部

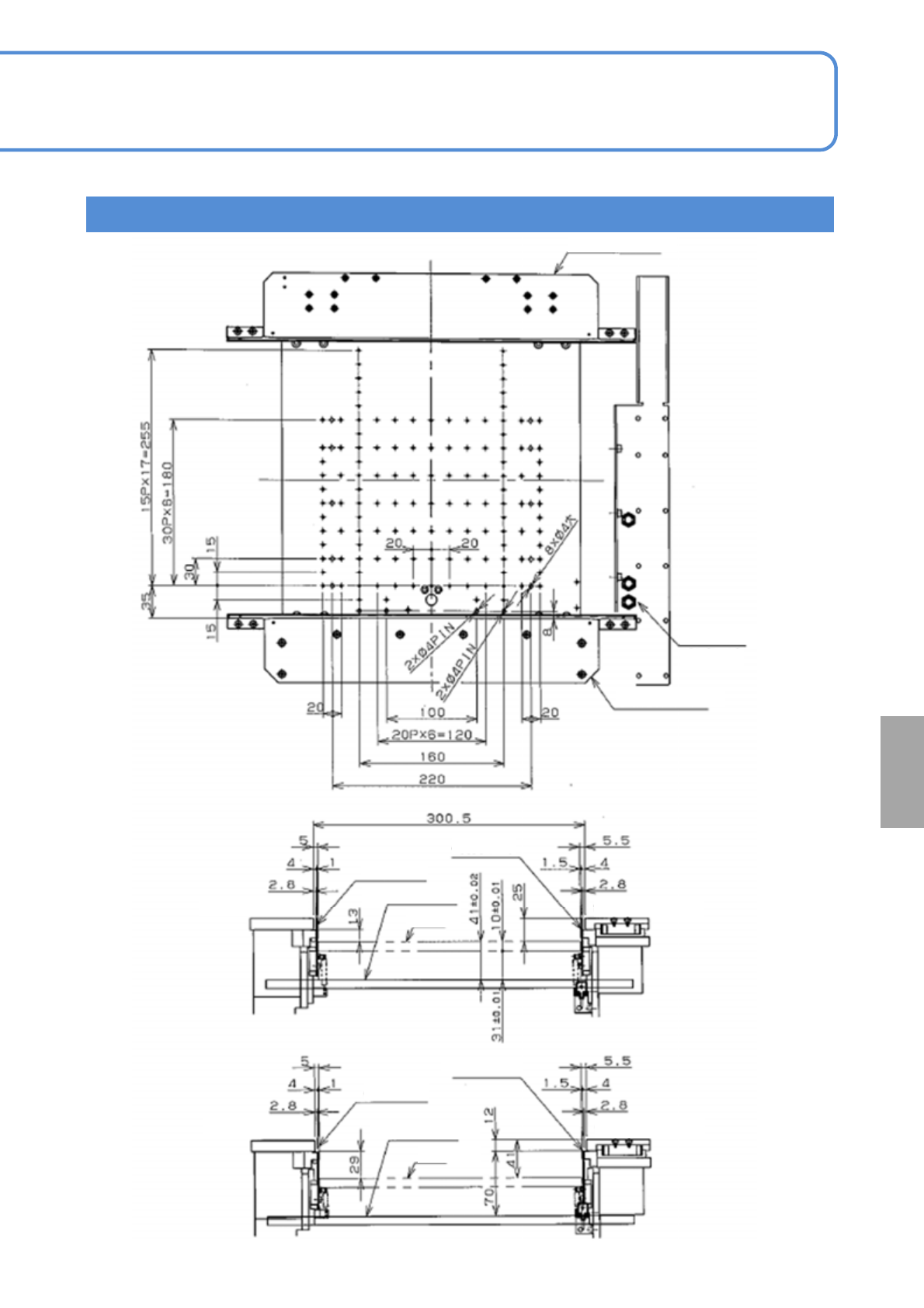

吸着箱安装尺寸
6-1-4-6
(单位：mm)
支撑单元
固定侧基板夹扣
可动侧基板夹扣
可动侧基板夹扣固定侧基板夹扣
支撑单元
支撑单元安装面
支撑单元安装面
选
购
件
支撑板
支撑板
支撑板
支撑板
(选购件)
SPG EJP6AJ-MB-06OM-02
6-1-5-1

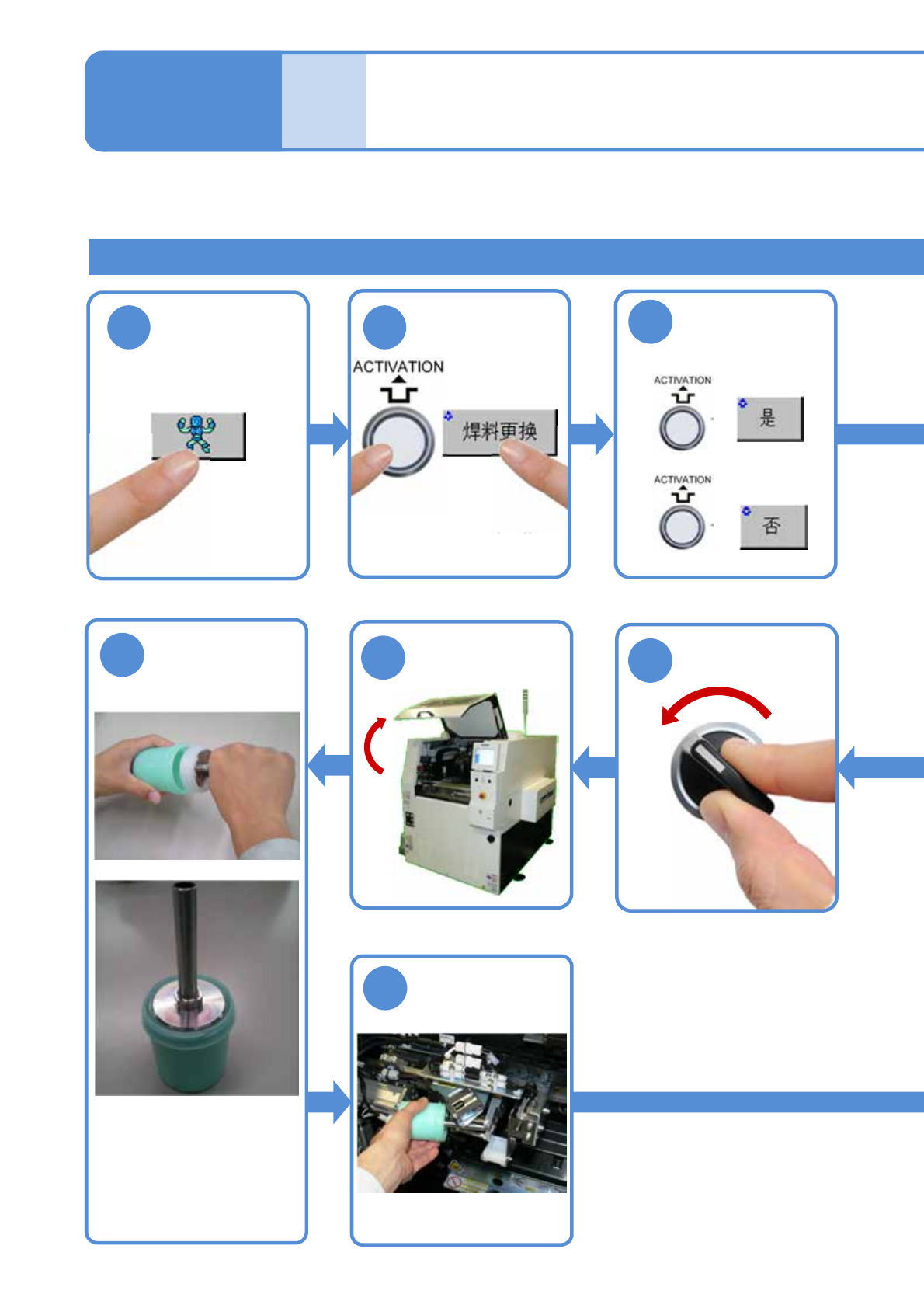

准备：把「焊料自动供给」(→P.4-1-11)设定为「ON」。
选购件
焊料自动供给 1
操作篇
6-1-5
3
10
11
21
(刮刀上升,刮刀头移动刀前面)
＋
＋
OFF
SERVO
■回收焊料时
■不回收焊料时
●跳至步骤⑩
12
将喷嘴安装到电位
器上
●在将喷嘴安装到电位器上
之前,请先用刮刀等充分搅
拌。
13
取下焊料电位器

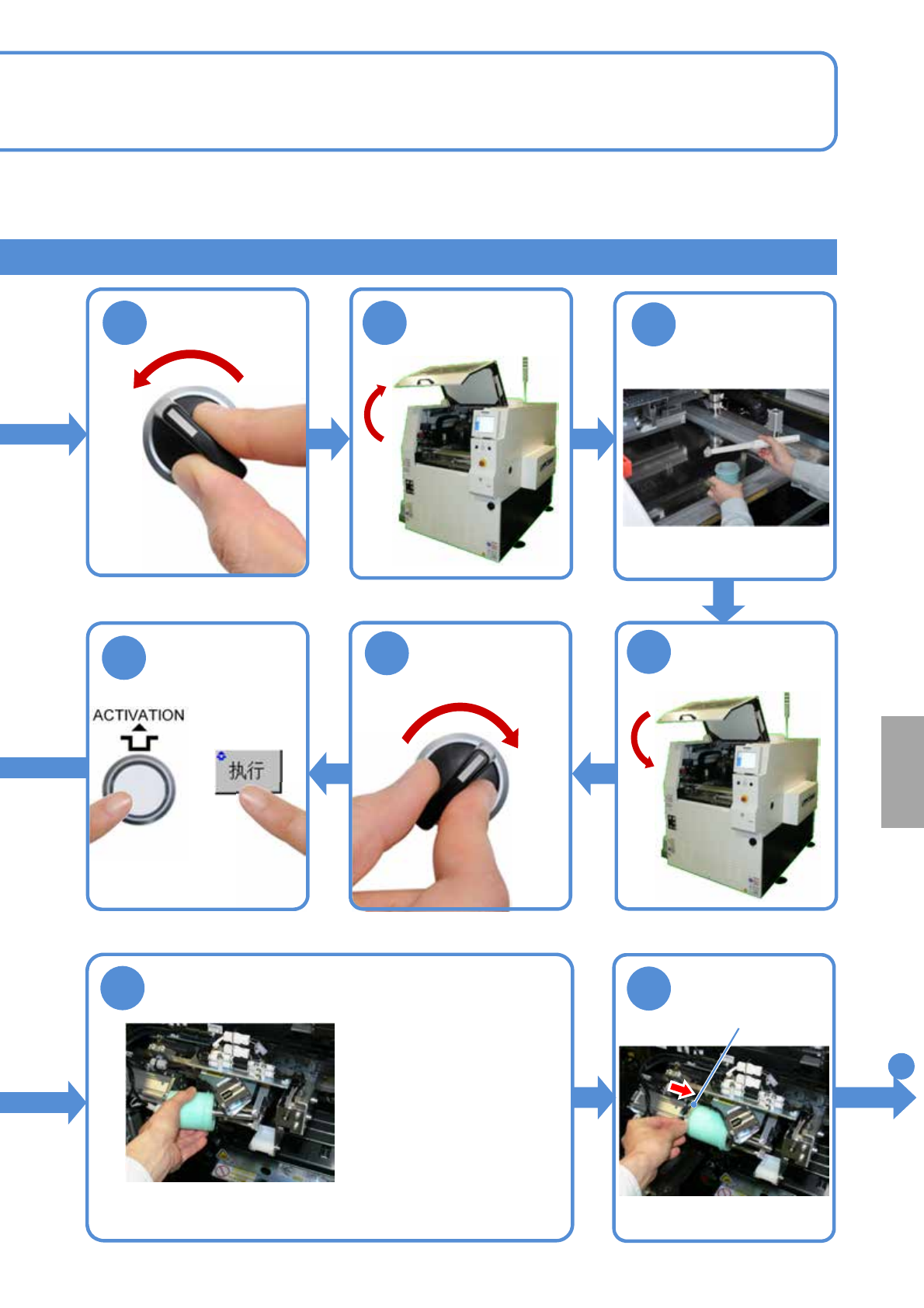

焊料电位器的更换
SPG EJP6AJ-MB-06OM-02
6-1-5-2
选
购
件
54
6
7
8
9
SERVO
ON
OFF
SERVO
回收焊料
15
14
安装焊料电位器
●将喷嘴底部带高度差的部分插
入固定块的凹陷部。
设置好操作杆
操作杆
至步骤
16
