SPG EJP6AJ -MB-06O M-02 6-1-6 -2 3 调整传感器的宽度 ①拧松螺丝 (4 个 ) ②调整左右传感器托架的宽度 ●当为 736mm 框架时，调整成向外侧 扩展到极限的状态。在这个尺寸以 下的框架，则调整成紧缩到内侧的 状态。 向外侧调整传感器的宽度时，如果将 通用网板支架的宽度调整到 736mm 以 下，则会产生干涉。请务必调整传感 器的宽度。 注意 选 购 件 4 变更传感器侧的设定 No.49 焊料余量…
SPG EJP6AJ-MB-06OM-02
6-1-6-1

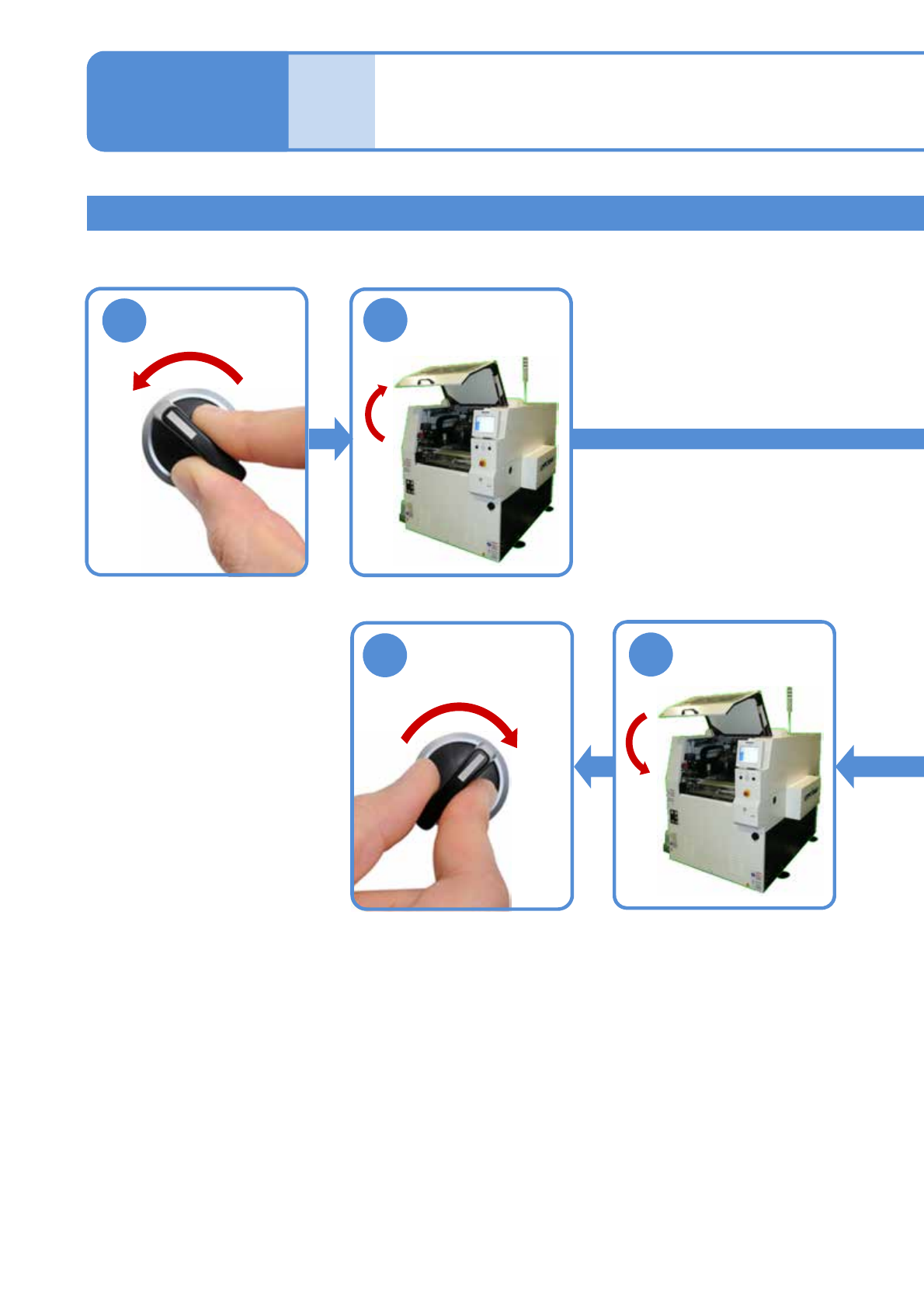

焊料剩余量检测传感器的宽度调整/放大器调整
OFF
SERVO
1
2
●准备已经取下了防止焊料泄漏托板的刮板(→P.6-1-2)
选购件
操作篇
6-1-6
焊料剩余量检测传感器 1
5
6
SERVO
ON
SPG EJP6AJ-MB-06OM-02
6-1-6-2
3
调整传感器的宽度
①拧松螺丝(4个)
②调整左右传感器托架的宽度
●当为736mm框架时，调整成向外侧
扩展到极限的状态。在这个尺寸以
下的框架，则调整成紧缩到内侧的
状态。
向外侧调整传感器的宽度时，如果将
通用网板支架的宽度调整到736mm以
下，则会产生干涉。请务必调整传感
器的宽度。
注意
选
购
件
4
变更传感器侧的设定
No.49 焊料余量传感器宽度[mm]
传感器宽度内侧时: 0 [370]
传感器宽度外侧时: 1 [530]
SPG EJP6AJ-MB-06OM-02
焊料剩余量检测传感器 2
B
A
C
A
B
C
焊料用完确认
计数：如果供给焊料，上面的设定次数
即会停止
传感器：如果焊料低于在下面焊料用尽
高度所设定的高度，即会转为焊
料用完
并用：传感器检测到焊料用完后，焊料
计数实施倒计数，直到焊料计数
器为“0”时焊料转为用完
焊料用尽停止时的高度
如果焊料低于这个高度，即会转为焊料
用尽
焊料用尽预告时的高度
如果焊料低于这个高度，则显示焊料用
完预告
6-1-6-3
设定
D
D
焊料用完预告的使用
设定是否使用焊料用完预告。初始设定
为未使用。
60度
18mm
12mm
在数据中进行设定的“焊料高度”,在印刷中的焊料量定义如上图所示。
在旋转中焊料直径会发生变动,因此请将“焊料高度”作为一个参考值而进行设定。
・标准数值: 15mm
・检测范围: 12mm～18mm
刮板
焊料
线性传感器
●通过焊料用完传感器进行检测时,将进行下述动作:
・有自动供给时：进行焊料的供给动作。
・没有自动供给时：焊料用完时停止设备。
选购件
操作篇
6-1-6
