SPG EJP6AJ -MB-06O M-02 焊料剩余量检测传感器 2 B A C A B C 焊料用完确认 计数：如果供给焊料，上面的设定次数 即会停止 传感器：如果焊料低于在下面焊料用尽 高度所设定的高度，即会转为焊 料用完 并用：传感器检测到焊料用完后，焊料 计数实施倒计数，直到焊料计数 器为“ 0 ”时焊料转为用完 焊料用尽停止时的高度 如果焊料低于这个高度，即会转为焊料 用尽 焊料用尽预告时的高度 如果焊料低于这个高度，则显…
SPG EJP6AJ-MB-06OM-02
6-1-6-2
3

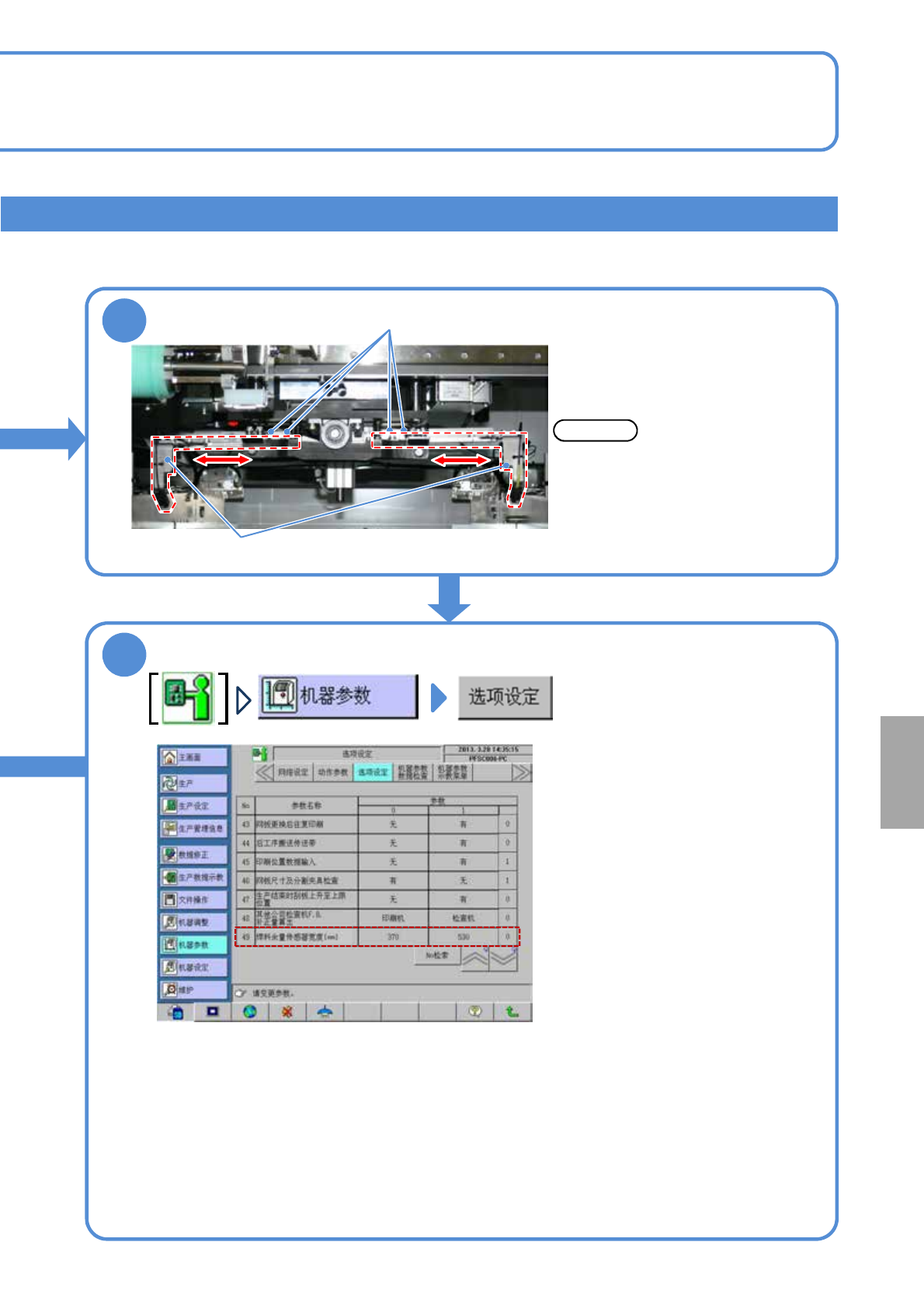

调整传感器的宽度
①拧松螺丝(4个)
②调整左右传感器托架的宽度
●当为736mm框架时，调整成向外侧
扩展到极限的状态。在这个尺寸以
下的框架，则调整成紧缩到内侧的
状态。
向外侧调整传感器的宽度时，如果将
通用网板支架的宽度调整到736mm以
下，则会产生干涉。请务必调整传感
器的宽度。
注意
选
购
件
4
变更传感器侧的设定
No.49 焊料余量传感器宽度[mm]
传感器宽度内侧时: 0 [370]
传感器宽度外侧时: 1 [530]
SPG EJP6AJ-MB-06OM-02
焊料剩余量检测传感器 2
B
A
C
A
B
C
焊料用完确认
计数：如果供给焊料，上面的设定次数
即会停止
传感器：如果焊料低于在下面焊料用尽
高度所设定的高度，即会转为焊
料用完
并用：传感器检测到焊料用完后，焊料
计数实施倒计数，直到焊料计数
器为“0”时焊料转为用完
焊料用尽停止时的高度
如果焊料低于这个高度，即会转为焊料
用尽
焊料用尽预告时的高度
如果焊料低于这个高度，则显示焊料用
完预告
6-1-6-3
设定
D
D
焊料用完预告的使用
设定是否使用焊料用完预告。初始设定
为未使用。
60度
18mm
12mm
在数据中进行设定的“焊料高度”,在印刷中的焊料量定义如上图所示。
在旋转中焊料直径会发生变动,因此请将“焊料高度”作为一个参考值而进行设定。
・标准数值: 15mm
・检测范围: 12mm～18mm
刮板
焊料
线性传感器
●通过焊料用完传感器进行检测时,将进行下述动作:
・有自动供给时：进行焊料的供给动作。
・没有自动供给时：焊料用完时停止设备。
选购件
操作篇
6-1-6
SPG EJP6AJ-MB-06OM-02
6-1-6-4

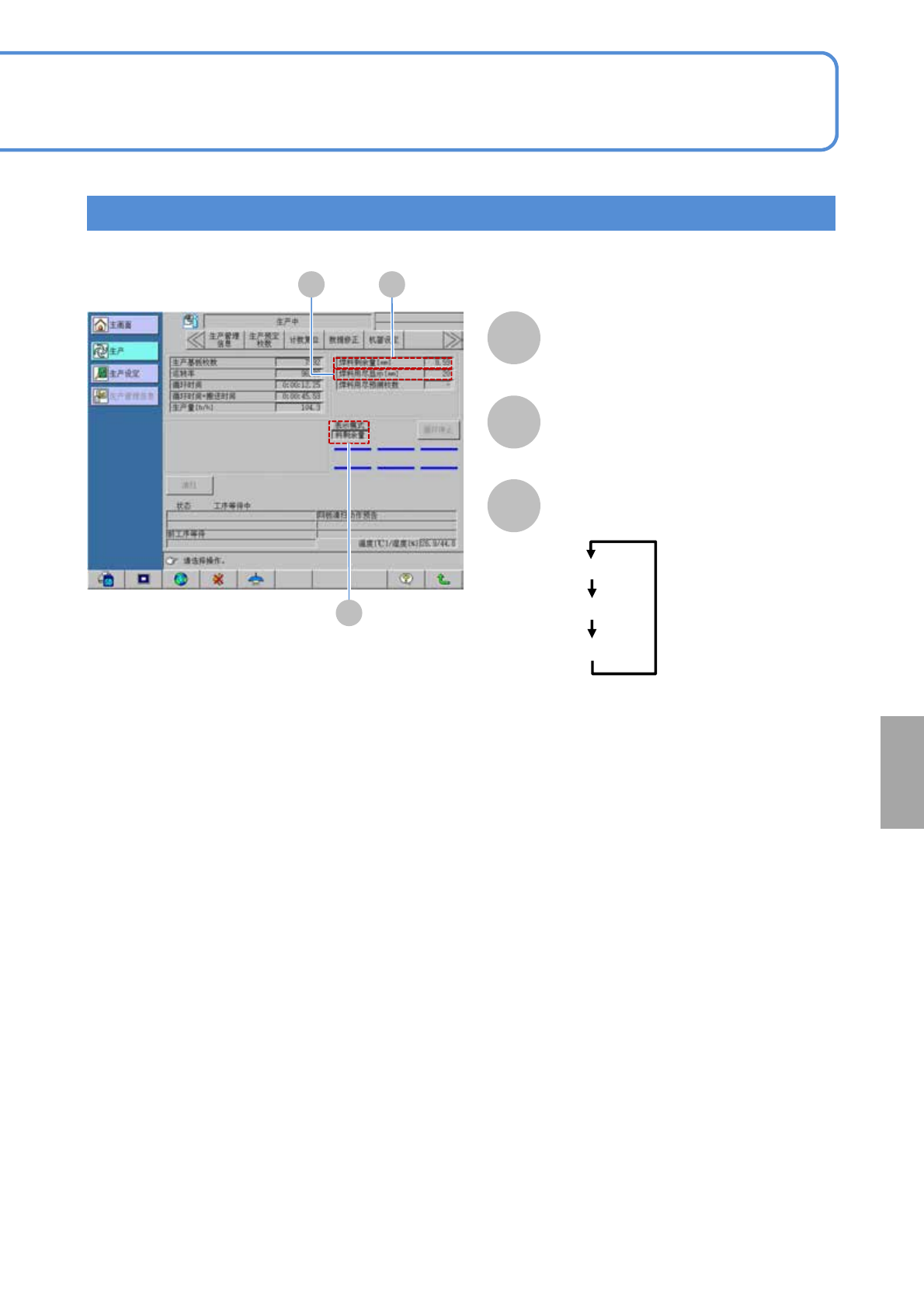

生产中
A
C
A
焊料剩余量[mm]
显示区域传感器所检测到的当前焊料的
高度
焊料用尽显示[mm]
显示在印刷计数器画面上所设定的因焊
料用尽而停止时的高度
B
B
C
显示模式
切换显示模式
计数器
进展率
焊料剩余量
(每次按下，即会切换)
选
购
件
