SPG EJP6AJ -MB-06O M-02 6-1-6 -4 生产中 A C A 焊料剩余量 [mm] 显示区域传感器所检测到的当前焊料的 高度 焊料用尽显示 [mm] 显示在印刷计数器画面上所设定的因焊 料用尽而停止时的高度 B B C 显示模式 切换显示模式 计数器 进展率 焊料剩余量 ( 每次按下，即会切换 ) 选 购 件
SPG EJP6AJ-MB-06OM-02
焊料剩余量检测传感器 2
B
A
C
A
B
C
焊料用完确认
计数：如果供给焊料，上面的设定次数
即会停止
传感器：如果焊料低于在下面焊料用尽
高度所设定的高度，即会转为焊
料用完
并用：传感器检测到焊料用完后，焊料
计数实施倒计数，直到焊料计数
器为“0”时焊料转为用完
焊料用尽停止时的高度
如果焊料低于这个高度，即会转为焊料
用尽
焊料用尽预告时的高度
如果焊料低于这个高度，则显示焊料用
完预告
6-1-6-3
设定
D
D
焊料用完预告的使用
设定是否使用焊料用完预告。初始设定
为未使用。
60度
18mm
12mm
在数据中进行设定的“焊料高度”,在印刷中的焊料量定义如上图所示。
在旋转中焊料直径会发生变动,因此请将“焊料高度”作为一个参考值而进行设定。
・标准数值: 15mm
・检测范围: 12mm～18mm
刮板
焊料
线性传感器
●通过焊料用完传感器进行检测时,将进行下述动作:
・有自动供给时：进行焊料的供给动作。
・没有自动供给时：焊料用完时停止设备。
选购件
操作篇
6-1-6
SPG EJP6AJ-MB-06OM-02
6-1-6-4
生产中
A
C
A
焊料剩余量[mm]
显示区域传感器所检测到的当前焊料的
高度
焊料用尽显示[mm]
显示在印刷计数器画面上所设定的因焊
料用尽而停止时的高度
B
B
C
显示模式
切换显示模式
计数器
进展率
焊料剩余量
(每次按下，即会切换)
选
购
件
SPG EJP6AJ-MB-06OM-02
选购件

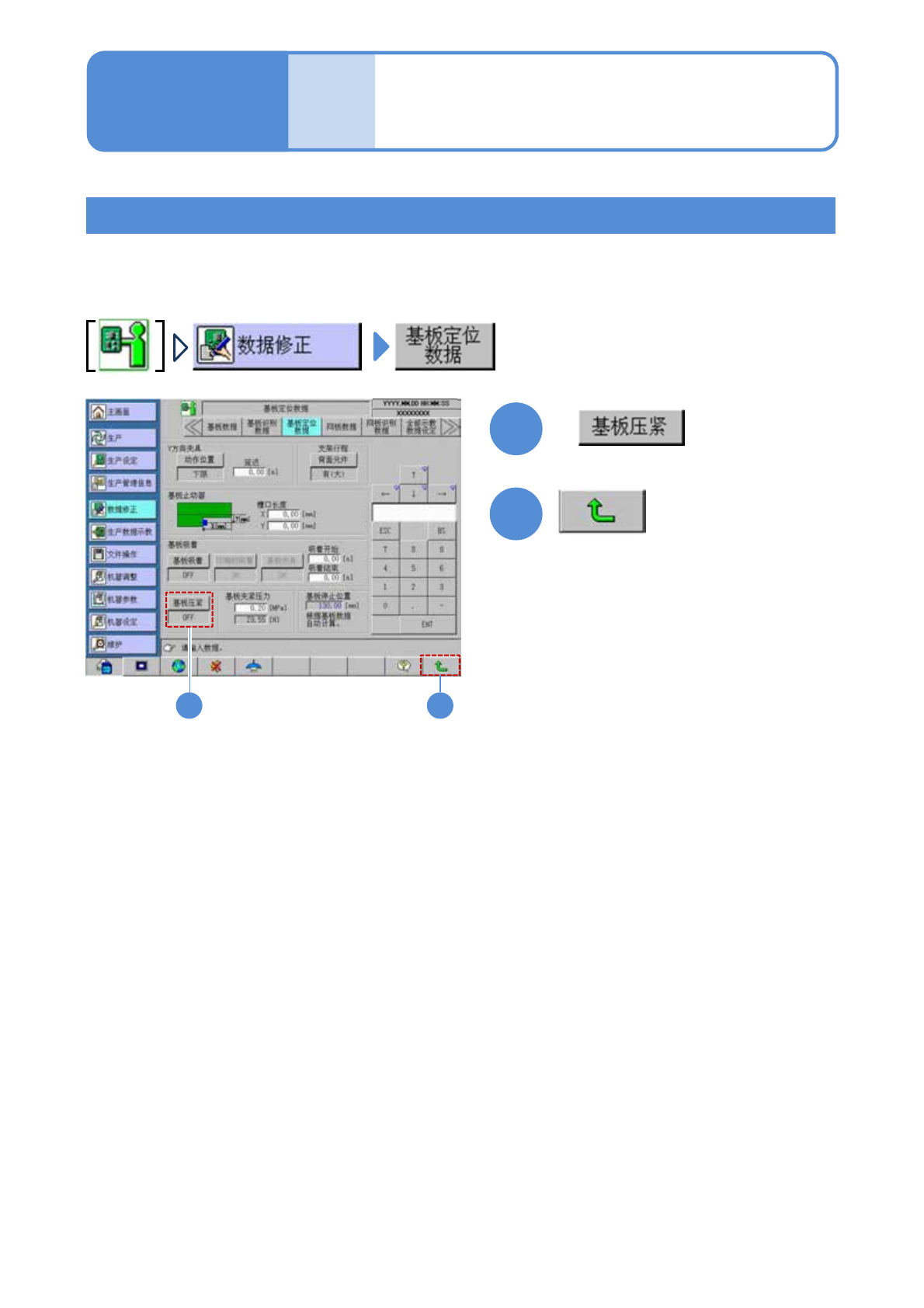

基板上按压动作的设定／
基板传送测试 1
基板上按压动作的设定
所印刷的基板很薄或弯曲时,通过基板弯曲矫正单元(选购件)执行基板压紧。
(按压基板的中心)
成为「ON」
状态
1
2
6-1-7-1
操作篇
6-1-7
1 2
(返回「主菜单」画面)
按
