SPG EJP6AJ-MB-06OM-02

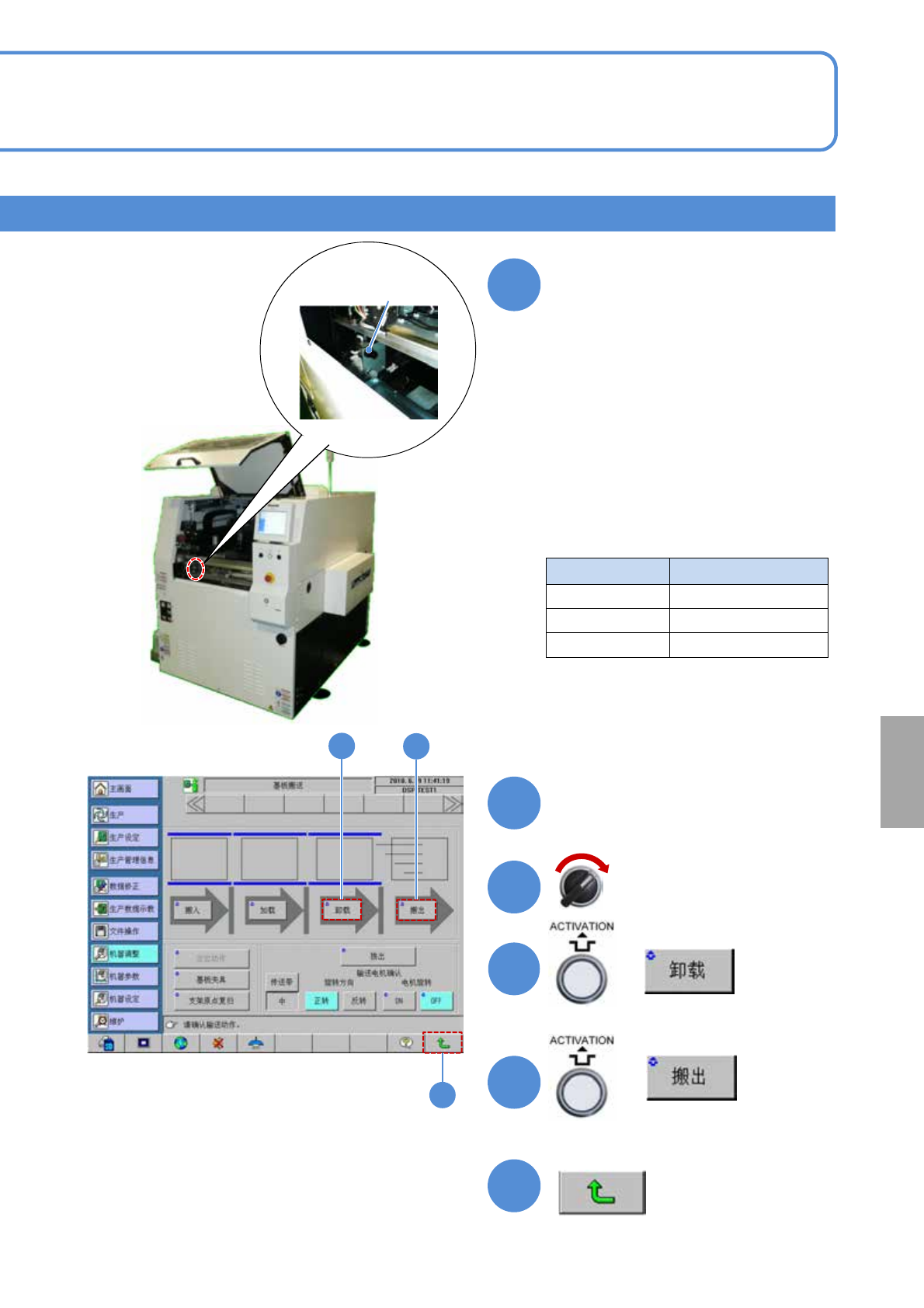

确认基板夹具状态,
根据基板的形状和材料来调整
夹具力
●拔出调节器旋钮,
旋转调整后推进旋钮。
●夹具力：固定基板的力度。
●因夹具力而使基板弯曲时,要降低空气压。
●调整空气压时,空气压降到低于设定压力
时,来调整设定圧力。
●空气压设定范围：0.20～0.40 MPa
(设定为0.20 MPa 以内,夹具有可能无法
正确的动作)
●空气圧和基板夹具力的关系
关闭安全盖
(从传送带向后工程传送基板)
6
空气圧(MPa) 基板夹具力(N)
0.20 23.6
0.30 35.4
0.40 47.2
+
6-1-7-4
(返回「机器调整菜单」画面)
调节器旋钮
选
购
件
9
10
11
7
8
10
9
11
伺服电源ON
+
(右传送带向传送基板)
SPG EJP6AJ-MB-06OM-02
6-1-8-1
模式识别 1

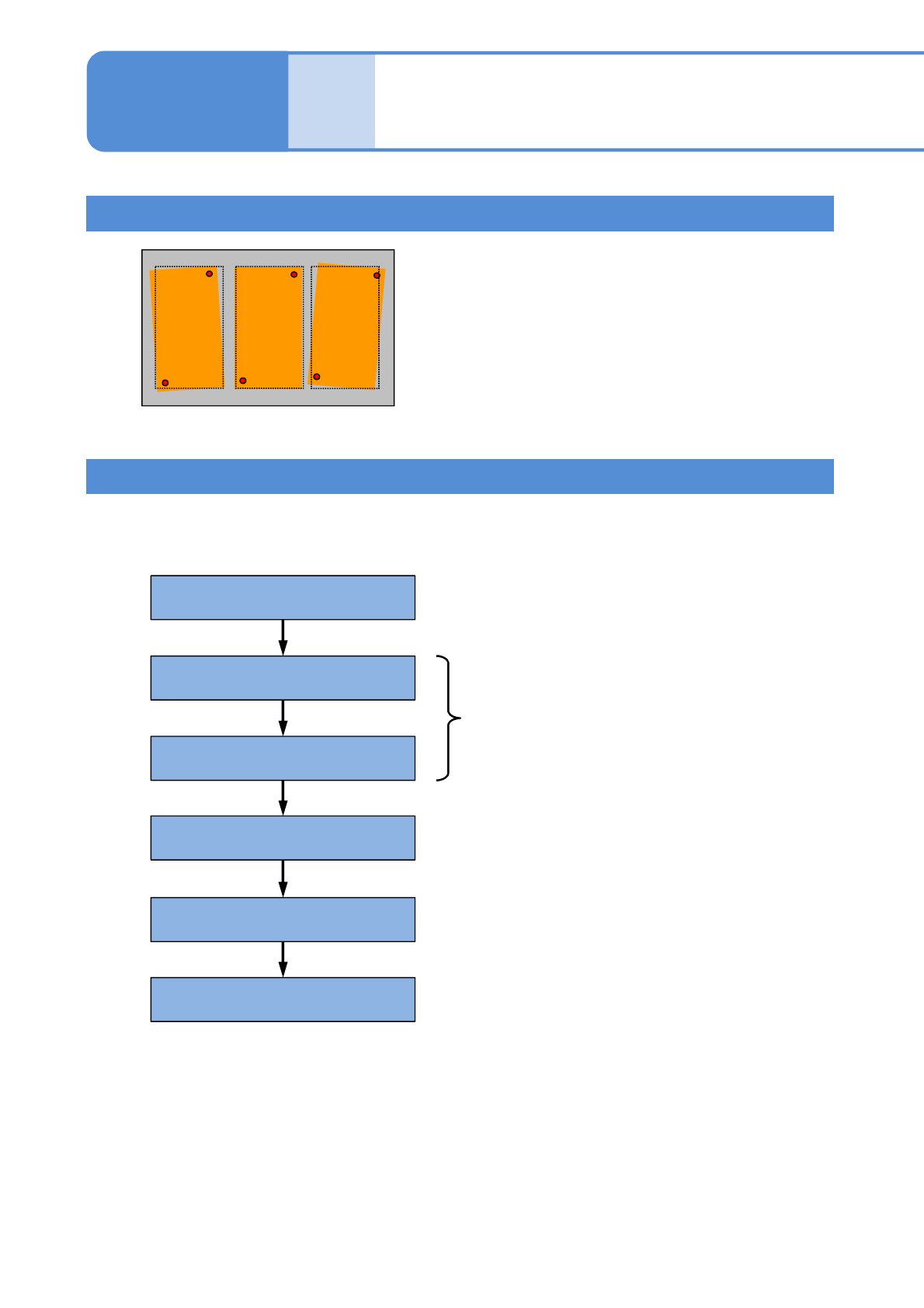

关于模式识别
模式识别，通过载体贴附的单片基板识别各单片基板的
位置偏移后，相应全部的单片基板位置偏移执行印刷位
置的补正。
模式①
模式②
模式③
作业流程的概要
为使模式识别功能有效，需要将软开关的“模式识别”设定为“ON”。另外，在模式识别之前，请务必进行
基板识别示教。
基板识别数据的输入
模式识别数据的输入
模式属性数据测输入
基板识别示教
模式识别示教
生产
在单片基板上设定识别标记的位置、标记形状
(→P.4-1-3)
按照以往方式进行基板识别示教
(→P.4-2-4)
按照与以往相同的方式，输入基板识别数据
(→P.4-1-2)
设定模式识别用的灯值
(→P.4-2-4)
选购件
操作篇
6-1-8
SPG EJP6AJ-MB-06OM-02
6-1-8-2
选
购
件

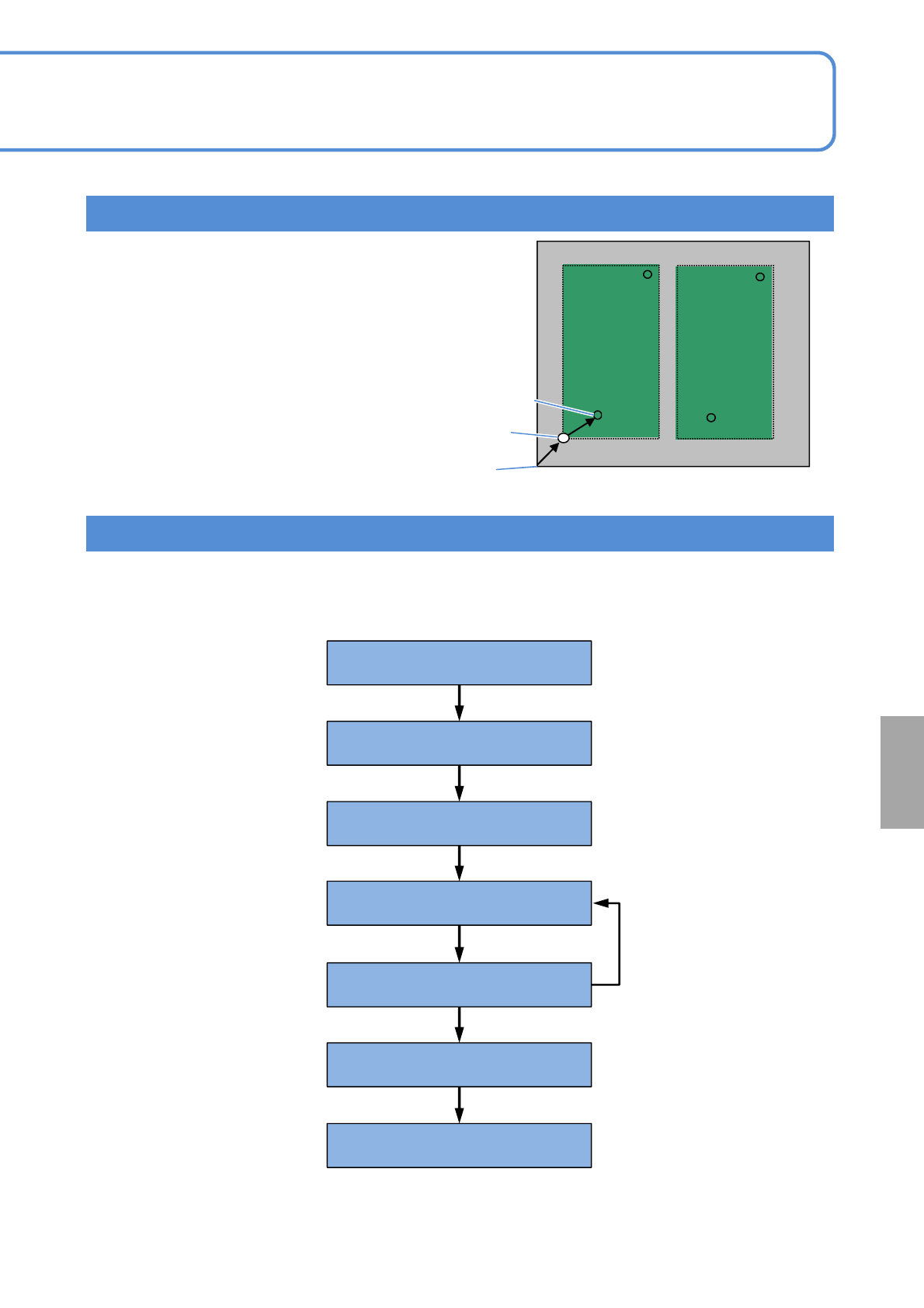

模式数据的编制
进行模式识别，需要输入“模式识别数据”、“模式属性数
据”。(→P.4-1-3）
模式识别用标记的位置如右图所示，通过模式识别点数据与模
式的原点位置数据计算。计算后的识别标记位置可在展开数据
画面(→P.4-1-3)上确认。
ﾊﾟﾀｰﾝ①
模式2
模式1
模式原点坐标(X1, Y1)
模式识别点数据(X2, Y2)
基板数据坐标系列的原点
模式识别示教的流程
开始示教
搬入基板
移动到示教对象标记
设定照明值
识别
识别测试
在模式识别示教下，设定模式识别用的照明值。
关于模式识别示教的画面操作，请参照“4-2-9 模式识别示教”。
完成示教
对A点、B点实施
