SPG EJP6AJ-MB-06OM-02
6-1-8-2
选
购
件
模式数据的编制
进行模式识别，需要输入“模式识别数据”、“模式属性数
据”。(→P.4-1-3）
模式识别用标记的位置如右图所示，通过模式识别点数据与模
式的原点位置数据计算。计算后的识别标记位置可在展开数据
画面(→P.4-1-3)上确认。
ﾊﾟﾀｰﾝ①
模式2
模式1
模式原点坐标(X1, Y1)
模式识别点数据(X2, Y2)
基板数据坐标系列的原点
模式识别示教的流程
开始示教
搬入基板
移动到示教对象标记
设定照明值
识别
识别测试
在模式识别示教下，设定模式识别用的照明值。
关于模式识别示教的画面操作，请参照“4-2-9 模式识别示教”。
完成示教
对A点、B点实施
SPG EJP6AJ-MB-06OM-02

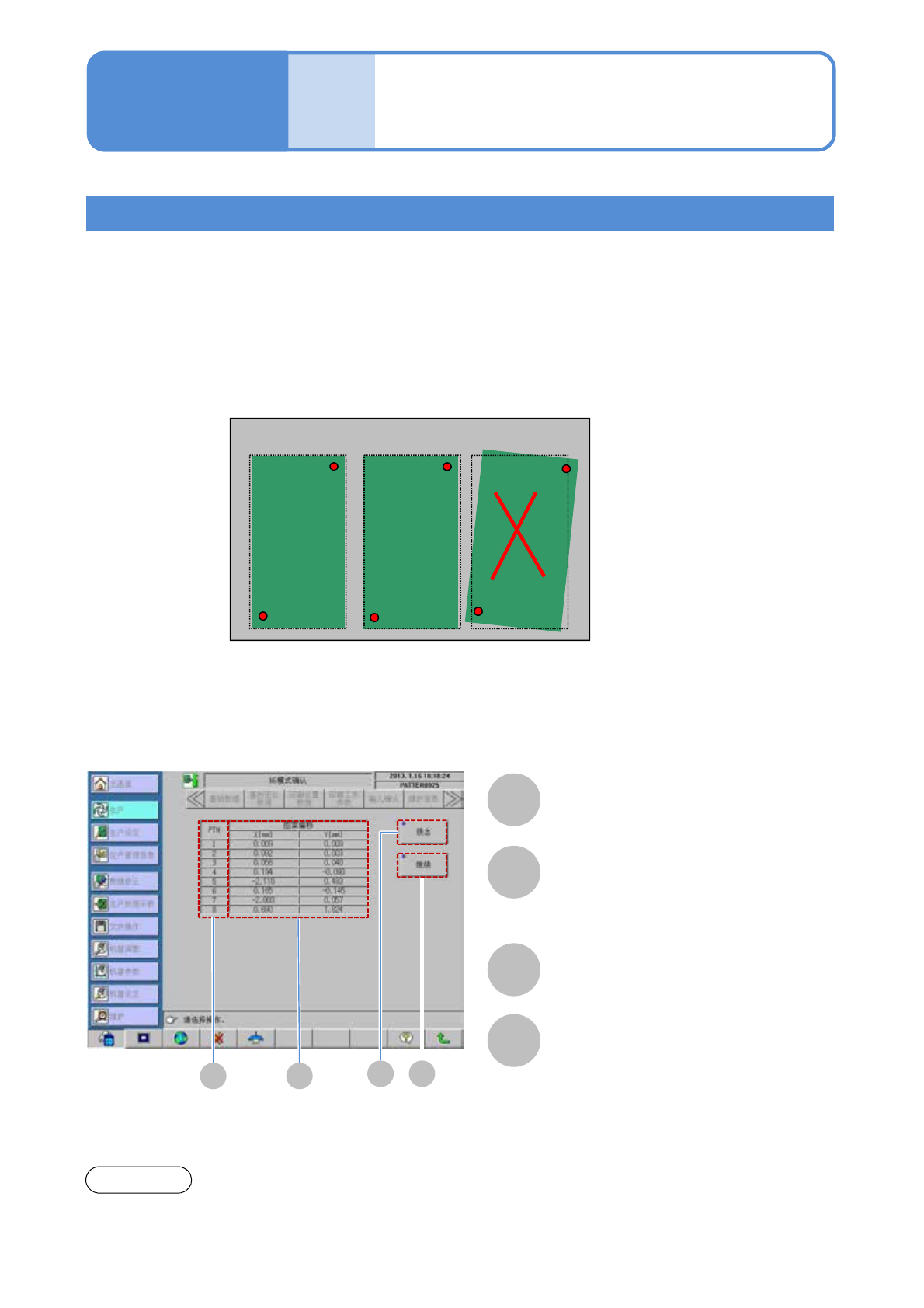

生产中的模式识别处理
在生产中的模式识别处理下，识别载体贴附单片基板的标记。为了使全部的单片基板的印刷精度处于“模
式位置偏移容许值”(→P.4-1-8 印刷位置数据)的范围内而执行印刷位置补正。
当一部分单片基板的偏移较大，而无法通过印刷补正使全部单片基板的位置偏移调整到“模式位置偏移容
许值”的范围内时，或者当单片基板③的位置偏移过大而无法补正(无法通过位置补正使全部的单片基板收
容进“模式位置偏移容许值”)时，位置补正则通过单片基板①与②的位置偏移量来计算补正量后，执行印
刷位置补正。
ﾊﾟﾀｰﾝ①
单片基板① 单片基板②
单片基板③
■通过模式识别的识别位置补正
■无法补正基板的应对
①当软开关“NG模式确认”为“ON”时
如果存在不可补正的单片基板，则在印刷前通过单一停止显示NG模式的确认画面。
B
C
A
D
拔出
拔出基板。
B
继续
不拔出基板而继续生产。按照模式识别
的结果、执行印刷位置的补正。
C
PTN
显示模式编号。
D
图案偏移 X、Y
显示各模式的X、Y方向的补正量。
A
6-1-8-3
②当软开关“NG模式确认”为“OFF”时
不在印刷前实施单一停止，而配合不可补正模式以外的模式位置进行印刷位置的补正。
●相应贴附在载体上的全部单片基板的印刷位置，为了通过印刷位置补正调整到“模式位置偏移容许值”的范
围内，有可能会导致贴附位置的高精度部位的印刷位置精度降低。
通知
模式识别 2
选购件
操作篇
6-1-8
