SPG EJP6AC-MB-0 2OM-02 2-3-6 -2 准 备 3 ●在画面上确认网板框架的设置 位置后，对准粘贴在网板支架 右侧的刻度设置网板。 ●在画面上的照相机原始图像上， 确认网板框架的边缘是否与图 像的中心线相吻合。 设置网板 ●确认基板模式 , 以便正确掌 握网板的外侧内侧方向 , 再 进行设置。 ●按网板 , 直到碰到 网板挡块 为止。 网板挡块 网板框 ■没有使用通用网板框架 ( 选购件 ) 时 ■使用通用网板框…

100%1 / 262
SPG EJP6AC-MB-02OM-02
OFF
SERVO
2
2-3-6-1
操作篇
2-3-6
1
确认轴已停止后
连续
准备
网板的设置 1
网板的设置
SERVO
ON
4
5
(自动识别,结束后移动到
「焊料供给」）
确认提示信息
6
7
8
●使用通用网板支架规格(选购件)时，在设置网板之前调整网板支架的宽度。(→P.2-3-6-3)
SPG EJP6AC-MB-02OM-02
2-3-6-2
准
备
3
●在画面上确认网板框架的设置
位置后，对准粘贴在网板支架
右侧的刻度设置网板。
●在画面上的照相机原始图像上，
确认网板框架的边缘是否与图
像的中心线相吻合。
设置网板
●确认基板模式,以便正确掌
握网板的外侧内侧方向,再
进行设置。
●按网板,直到碰到网板挡块
为止。
网板挡块
网板框
■没有使用通用网板框架(选购件)时
■使用通用网板框架(选购件)时
SPG EJP6AC-MB-02OM-02

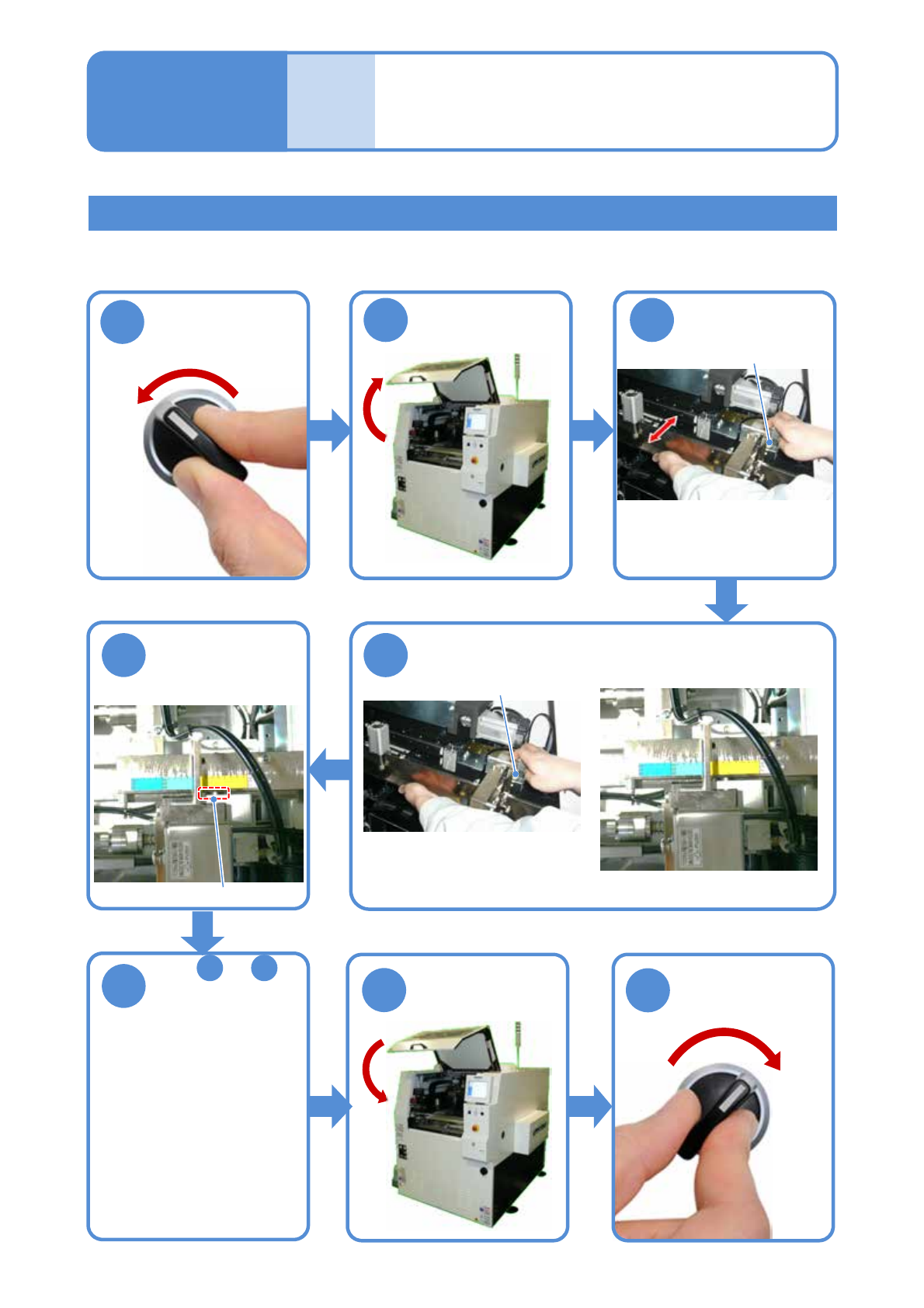

通用网板支架的宽度变更
OFF
SERVO
2
1
确认轴的停止后
3
移动支架部分
夹紧开关
在按住夹紧开关的状态下移动
支架部。
●需用一支手握住支架移动。
4
夹紧开关
固定支架部
●通过刻度确认位置后，松开
夹紧开关。
5
确认定位销已经确
实插进孔内
2-3-6-3
定位销
6
按照 ～
的步骤，对左侧的
支架也进行宽度调
整
3 5
SERVO
ON
8
7
网板的设置 2
操作篇
2-3-6
连续
准备
