FOR AIMEX IIIc (-SNo.161), Central placement 2 3 4 5 6 7 8 12 13 14 15 16 17 18 19 20 21 22 23 24 25 32 33 34 35 36 34 35 36 37 38 38 37 39 39 40 41 42 40 41 42 43 LCR CHECK UNIT (AIMEX IIIc) 1/ 2UGTYL000117 A A B B C C …
PNEUMATIC CIRCUIT DIAGRAM (NXT series)
エアー配管図 (NXT系)
2UGTYL000117
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
Y60376
1
UNION, ELBOW
ユニオン エルボ
KQ2L04-02AS
2
Y60236
1
UNION, ELBOW
ユニオン エルボ
KQ2LF04-01A
3
Y60235
1
UNION, ELBOW
ユニオン エルボ
KQ2L04-99A
4
Y30744
1
UNION
ユニオン
KQ2U04-06
5
Y60363
2
UNION, ELBOW
ユニオン エルボ
KQ2W04-M5A
6
A4068H
2
ELBOW
エルボ
M-5ALU-4
7
Y60292
2
UNION, ELBOW
ユニオン エルボ
KQ2V04-M5A
8
Y60219
1
UNION
ユニオン
KQ2T04-00A
9
Y60282
1
UNION
ユニオン
KQ2U04-00A
10
Y3077B
1
UNION, ELBOW
ユニオン エルボ
KQ2K04-M5
11
N60233
1
NIPPLE
ニップル
KQ2N04-99
12
S68043
1
SILENCER
サイレンサ
ST4
13
Y60345
1
UNION
ユニオン
KQ2U04-99A
14
H1037E
1
VALVE, MANUAL
バルブ 手動
HV6-6
15
N60117
1
NIPPLE
ニップル
KQ2N04-06
51
2MGTYL022901
1
TUBE
チューブ
52
2MGTYL023000
1
TUBE
チューブ
53
2MGTYL023100
1
TUBE
チューブ
54
2MGTYL023301
1
TUBE
チューブ
55
2MGTYL023401
2
TUBE
チューブ
56
2MGTYL023500
3
TUBE
チューブ
57
2MGTYL023600
1
TUBE
チューブ
58
2MGTYL023700
2
TUBE
チューブ
59
2MGTYL023800
1
TUBE
チューブ
60
2MGTYL024000
1
TUBE
チューブ
61
2MGTYL026700
1
TUBE
チューブ
A
H65323
1
VALVE, PRESSURE REDUCING
バルブ 減圧
ARJ310F-01BG-04
B
H1121X
2
VALVE, SOL
バルブ ＳＯＬ
SY3120-5MZ-M5
C
S1058A
2
SILENCER
サイレンサ
AN120-M5
D
K67735
2
CONTROLLER, SPEED
コントローラ スピード
AS1301F-M5-04A
E
K69176
1
CONTROLLER, SPEED
コントローラ スピード
AS1311F-M5-04A
F
K69177
1
CONTROLLER, SPEED
コントローラ スピード
AS1002F-04A
G
S64467
1
CYLINDER, AIR
シリンダ エアー
CJ1B4-15U4
H
S73726
1
CYLINDER, AIR
シリンダ エアー
CJ2B6-10RZ-XB13
33
PTS-LCRCU-03

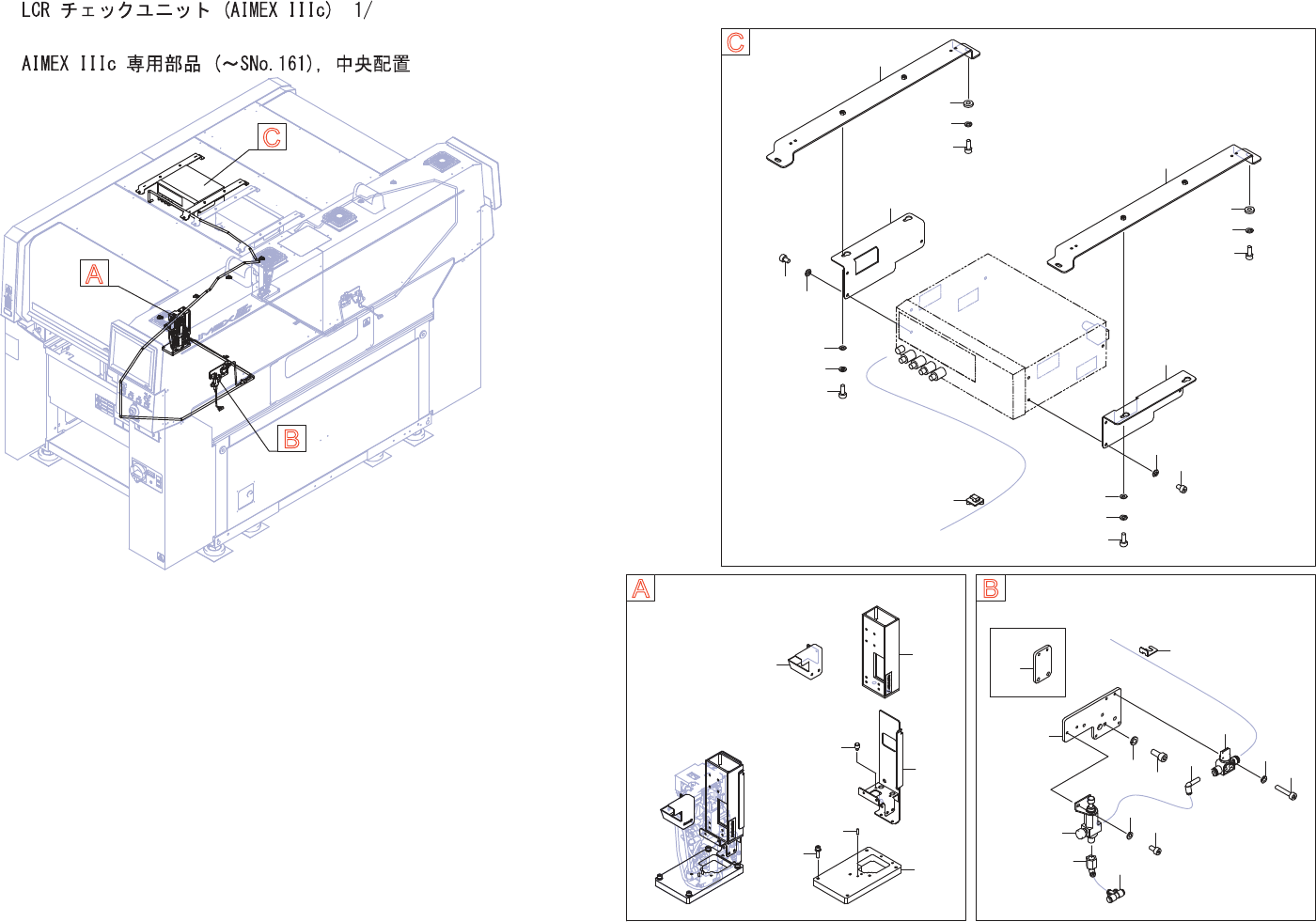

FOR AIMEX IIIc (-SNo.161), Central placement
2
3
4
5
6
7
8
12
13
14
15
16
17
18
19
20
21
22
23
24
25
32
33
34
35
36
34
35
36
37
38
38
37
39
39
40
41
42
40
41
42
43
LCR CHECK UNIT (AIMEX IIIc) 1/
2UGTYL000117
A
A
B
B
C
C
34
PTS-LCRCU-03
LCR CHECK UNIT (AIMEX IIIc) 1/
LCR チェックユニット (AIMEX IIIc) 1/
2UGTYL000117
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGYYL000603
1
BOX, REJECT
ＢＯＸ ＮＧ
3
2MGYYL000702
1
PLATE, BASE
プレート ベース
4
H21153
2
PIN, PARALLEL
ピン 平行
φ03X10 A
種
(m6) SUS
5
H69437
4
BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04x016 WA
ｿｹｯﾄ
SP
ﾀｲﾌﾟ
(3
ｶ
ｼﾛ
)
6
2MGYYL000900
1
BKT, PIPING
ＢＫＴ 配管
7
2MGTYL029400
2
PIN, LOCATING
ピン 位置決め
8
2MGYYL001104
1
BKT, BASE
ＢＫＴ ベース
12
2MGXYL000401
1
BKT, WIRING
ＢＫＴ 配線
13
2MHFYL000100
1
PLATE
プレート
14
2MHFYL000200
1
PLATE
プレート
FOR DynaHead(DX)
15
H5427B
2
BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3
ｶｼﾛ
)
16
W1106E
2
WASHER, LOCK
ワッシャ スプリング
5M/M(3
ｶ
ｼﾛ
)
17
H1037E
1
VALVE, MANUAL
バルブ 手動
HV6-6
18
H5426W
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X022(3
ｶ
ｼﾛ
)
19
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
20
Y60206
1
UNION, ELBOW
ユニオン エルボ
KQ2L04-06A
21
H65323
1
VALVE, PRESSURE REDUCING
バルブ 減圧
ARJ310F-01BG-04
22
H5426K
2
BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3
ｶ
ｼﾛ
)
23
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
24
Y60236
1
UNION, ELBOW
ユニオン エルボ
KQ2LF04-01A
25
Y60221
1
UNION
ユニオン
KQ2T06-04A
32
2MHFKB010600
1
BKT
ＢＫＴ
33
2MHFKB010700
1
BKT
ＢＫＴ
34
H5426L
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
35
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
36
W1108S
4
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
37
H5426H
6
BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3
ｶ
ｼﾛ
)
38
W1106D
6
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
39
2MHFKB050900
2
BKT
ＢＫＴ
40
H5426L
4
BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3
ｶ
ｼﾛ
)
41
W1106D
4
WASHER, LOCK
ワッシャ スプリング
4M/M(3
ｶ
ｼﾛ
)
42
W1043C
4
WASHER, FLAT
ワッシャ 平
4W- 4(3
ｶｼﾛ
)
43
K3047C
8
CLAMPER
クランパ
C1P004C
35
PTS-LCRCU-03
