LCR CHECK UNIT (AIMEX IIIc) 1/ LCR チェ ックユ ニット (AIMEX IIIc ) 1/ 2UGTYL000117 No. Drg.No. & Cod e No. QT Y Description Ra t ing Re m arks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 2 2MGYY L000603 1 BOX , REJECT ＢＯＸ ＮＧ 3 2MGYY L00…

100%1 / 61
FOR AIMEX IIIc (-SNo.161), Central placement
2
3
4
5
6
7
8
12
13
14
15
16
17
18
19
20
21
22
23
24
25
32
33
34
35
36
34
35
36
37
38
38
37
39
39
40
41
42
40
41
42
43
LCR CHECK UNIT (AIMEX IIIc) 1/
2UGTYL000117
A
A
B
B
C
C
34
PTS-LCRCU-03
LCR CHECK UNIT (AIMEX IIIc) 1/
LCR チェックユニット (AIMEX IIIc) 1/
2UGTYL000117
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGYYL000603
1
BOX, REJECT
ＢＯＸ　ＮＧ
3
2MGYYL000702
1
PLATE, BASE
プレート　ベース
4
H21153
2
PIN, PARALLEL
ピン　平行
φ03X10 A
種
(m6) SUS
5
H69437
4
BOLT, HEX SOCKET WASHER ASSY
ボルト　六角穴座金付
M04x016 WA
ｿｹｯﾄ
SP
ﾀｲﾌﾟ
(3
ｶ
ｼﾛ
)
6
2MGYYL000900
1
BKT, PIPING
ＢＫＴ　配管
7
2MGTYL029400
2
PIN, LOCATING
ピン　位置決め
8
2MGYYL001104
1
BKT, BASE
ＢＫＴ　ベース
12
2MGXYL000401
1
BKT, WIRING
ＢＫＴ　配線
13
2MHFYL000100
1
PLATE
プレート
14
2MHFYL000200
1
PLATE
プレート
FOR DynaHead(DX)
15
H5427B
2
BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3
ｶｼﾛ
)
16
W1106E
2
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
17
H1037E
1
VALVE, MANUAL
バルブ　手動
HV6-6
18
H5426W
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X022(3
ｶ
ｼﾛ
)
19
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
20
Y60206
1
UNION, ELBOW
ユニオン　エルボ
KQ2L04-06A
21
H65323
1
VALVE, PRESSURE REDUCING
バルブ　減圧
ARJ310F-01BG-04
22
H5426K
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
23
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
24
Y60236
1
UNION, ELBOW
ユニオン　エルボ
KQ2LF04-01A
25
Y60221
1
UNION
ユニオン
KQ2T06-04A
32
2MHFKB010600
1
BKT
ＢＫＴ
33
2MHFKB010700
1
BKT
ＢＫＴ
34
H5426L
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
35
W1106D
4
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
36
W1108S
4
WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
37
H5426H
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3
ｶ
ｼﾛ
)
38
W1106D
6
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
39
2MHFKB050900
2
BKT
ＢＫＴ
40
H5426L
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
41
W1106D
4
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
42
W1043C
4
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
43
K3047C
8
CLAMPER
クランパ
C1P004C
35
PTS-LCRCU-03
FOR AIMEX IIIc (-SNo.161), Right placement
13
14
15
16
17
18
19
20
21
22
23
24
25
32
33
34
35
36
34
35
36
37
38
38
37
39
39
40
41
42
40
41
42
43
3
4
2
51

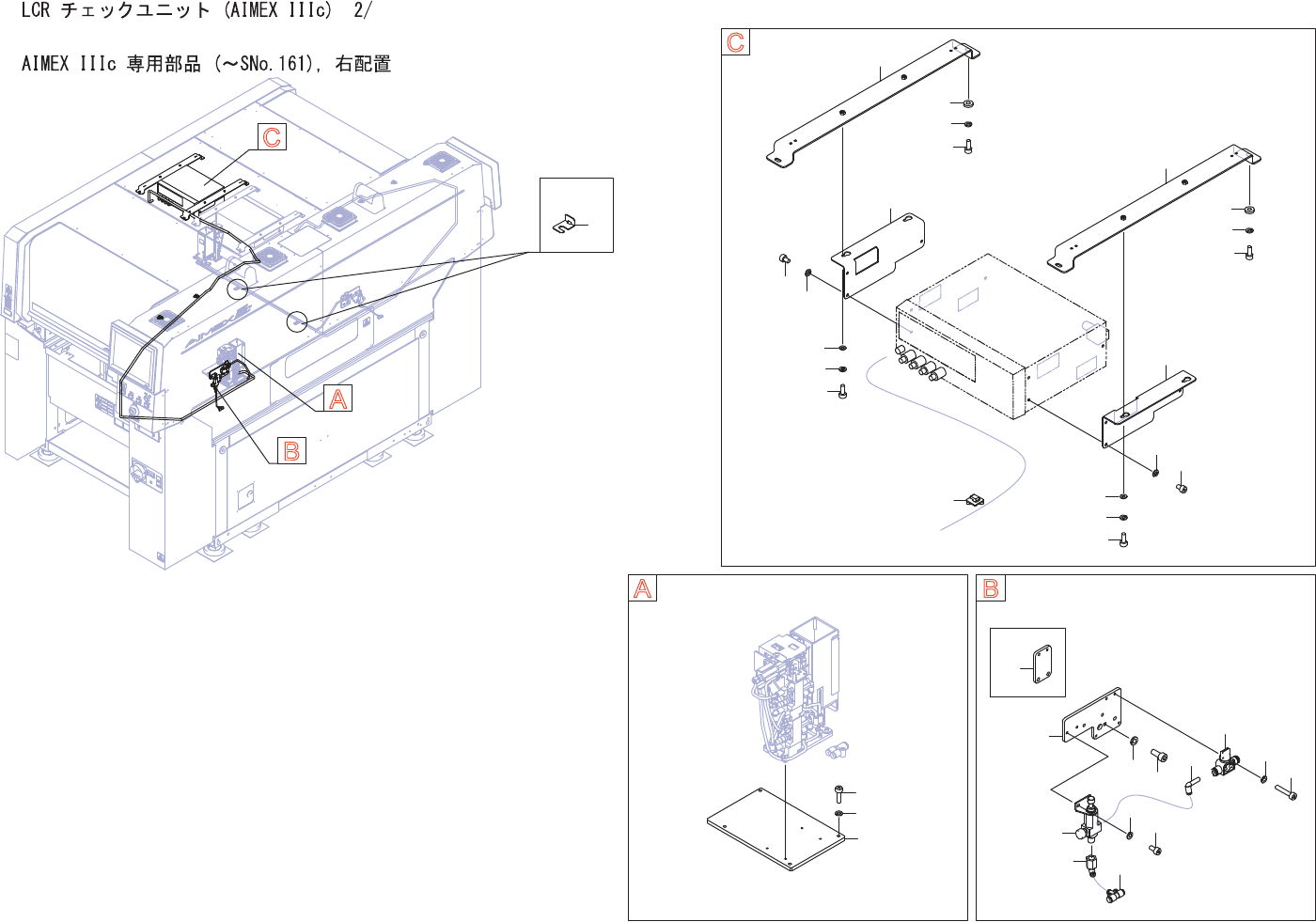

LCR CHECK UNIT (AIMEX IIIc) 2/
2UGTYL000117
A
B
B
C
C
A
Side2
36
PTS-LCRCU-03
