PTS-LCRCU-03.pdf - 第47页

LCR CHECK UNIT (AIMEX III) 3/ LCR チェ ックユ ニット (AIMEX III) 3/ 2UGTYL000117 No. Drg.No. & Cod e No. QT Y Description Ra t ing Re m arks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 2 2MGYY L000603 1 BOX , REJECT ＢＯＸ ＮＧ 3 2MGYY L00070…

100%1 / 61

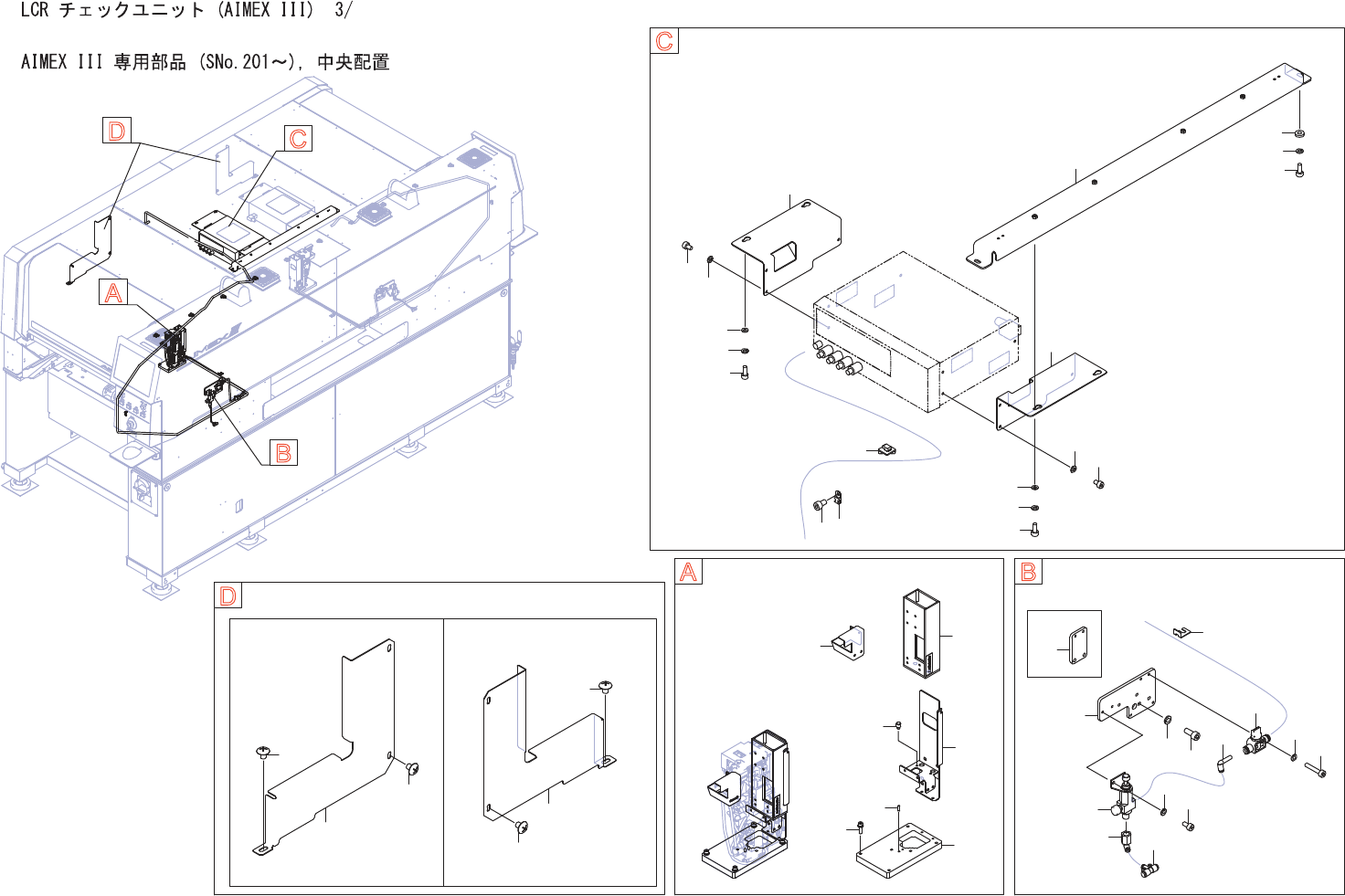

FOR AIMEX III (SNo.201-), Central placement
2
3
4
5
6
7
8
12
13
14
15
16
17
18
19
20
21
22
23
24
25
32
33
34
35
36
34
35
36
37
38
38
37
39
40
42
43
41
44
45
47
46
47
48
49
49
LCR CHECK UNIT (AIMEX III) 3/
2UGTYL000117
A
B
B
C
C
D
Side2Side1
D
A
46
PTS-LCRCU-03
LCR CHECK UNIT (AIMEX III) 3/
LCR チェックユニット (AIMEX III) 3/
2UGTYL000117
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGYYL000603
1
BOX, REJECT
ＢＯＸ　ＮＧ
3
2MGYYL000702
1
PLATE, BASE
プレート　ベース
4
H21153
2
PIN, PARALLEL
ピン　平行
φ03X10 A
種
(m6) SUS
5
H69437
4
BOLT, HEX SOCKET WASHER ASSY
ボルト　六角穴座金付
M04x016 WA
ｿｹｯﾄ
SP
ﾀｲﾌﾟ
(3
ｶ
ｼﾛ
)
6
2MGYYL000900
1
BKT, PIPING
ＢＫＴ　配管
7
2MGTYL029400
2
PIN, LOCATING
ピン　位置決め
8
2MGYYL001104
1
BKT, BASE
ＢＫＴ　ベース
12
2MGXYL000401
1
BKT, WIRING
ＢＫＴ　配線
13
2MHFYL000100
1
PLATE
プレート
14
2MHFYL000200
1
PLATE
プレート
FOR DynaHead(DX)
15
H5427B
2
BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3
ｶｼﾛ
)
16
W1106E
2
WASHER, LOCK
ワッシャ　スプリング
5M/M(3
ｶ
ｼﾛ
)
17
H1037E
1
VALVE, MANUAL
バルブ　手動
HV6-6
18
H5426W
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X022(3
ｶ
ｼﾛ
)
19
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
20
Y60206
1
UNION, ELBOW
ユニオン　エルボ
KQ2L04-06A
21
H65323
1
VALVE, PRESSURE REDUCING
バルブ　減圧
ARJ310F-01BG-04
22
H5426K
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
23
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
24
Y60236
1
UNION, ELBOW
ユニオン　エルボ
KQ2LF04-01A
25
Y60221
1
UNION
ユニオン
KQ2T06-04A
32
2MHGKB004500
1
BKT
ＢＫＴ
33
2MHGKB004600
1
BKT
ＢＫＴ
34
H5426L
4
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
35
W1106D
4
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
36
W1108S
4
WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3
ｶｼﾛ
)
37
H5426H
6
BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3
ｶ
ｼﾛ
)
38
W1106D
6
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
39
2MHGKB002900
1
BKT
ＢＫＴ
40
H5426L
2
BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3
ｶ
ｼﾛ
)
41
W1106D
2
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
42
W1043C
2
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
43
K3047C
10
CLAMPER
クランパ
C1P004C
44
S2026A
2
SHEET
シート
CTAM2
45
H54298
2
BOLT, HEX SOCKET
ボルト　六角穴
M05X008(3
ｶ
ｼﾛ
)
46
2MHFKB051800
1
DUCT, WIRING
ダクト　配線
Side1
47
K5365S
3
SCREW, C/R TRUSS
小ネジ　十穴トラス
M06X008(3
ｶ
ｼﾛ
)
Side1
48
2MHFKB051900
1
DUCT, WIRING
ダクト　配線
Side2
49
K5365S
3
SCREW, C/R TRUSS
小ネジ　十穴トラス
M06X008(3
ｶ
ｼﾛ
)
Side2
47
PTS-LCRCU-03

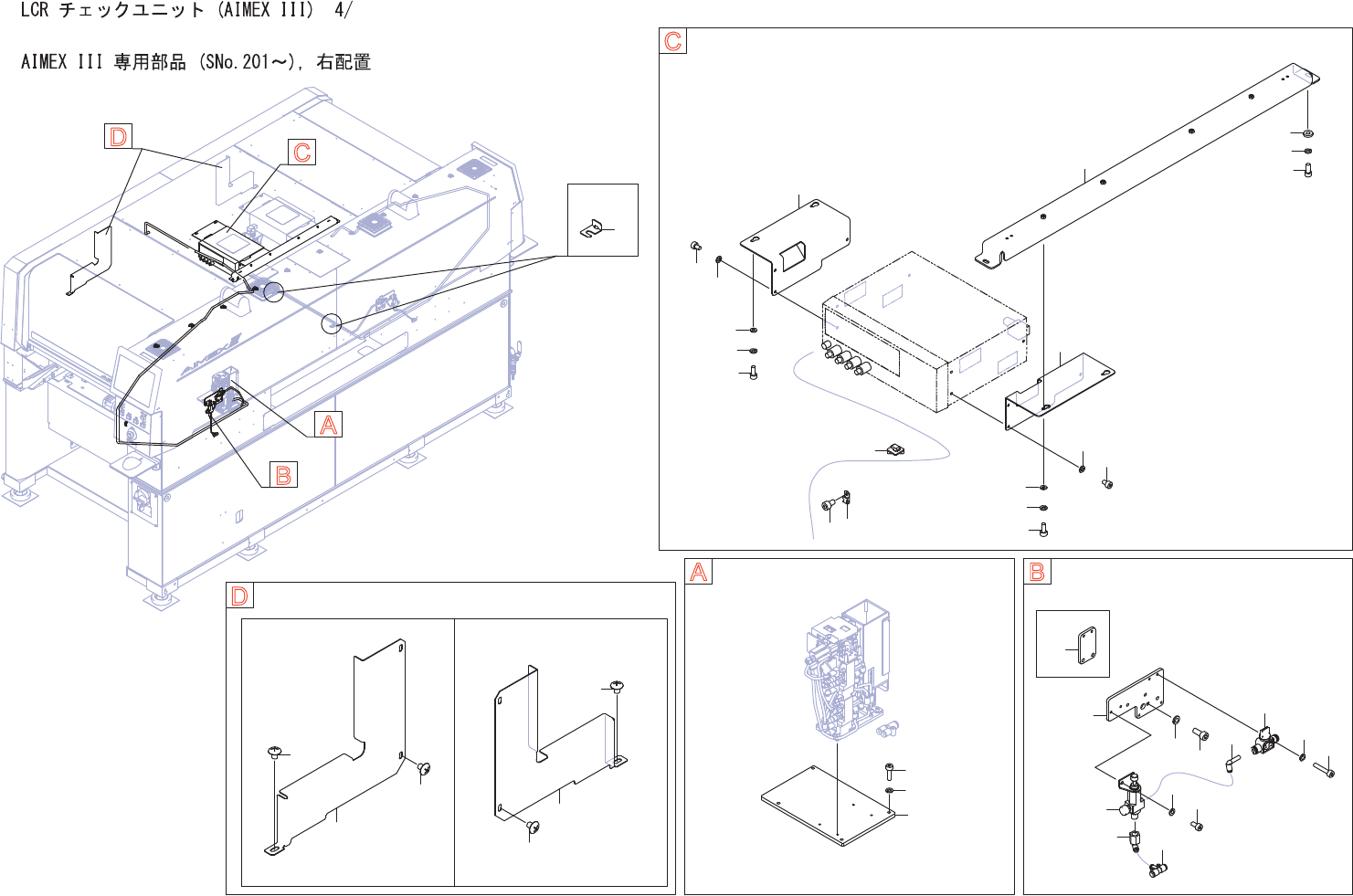

FOR AIMEX III (SNo.201-), Right placement
13
14
15
16
17
18
19
20
21
22
23
24
25
3
4
2
51
32
33
34
35
36
34
35
36
37
38
38
37
39
40
42
43
41
44
45
47
46
47
48
49
49
LCR CHECK UNIT (AIMEX III) 4/
2UGTYL000117
BA
C
D
Side2Side1
Side2
A
B
C
D
48
PTS-LCRCU-03
