Rev. 1.1
维修调整要领书
12-9

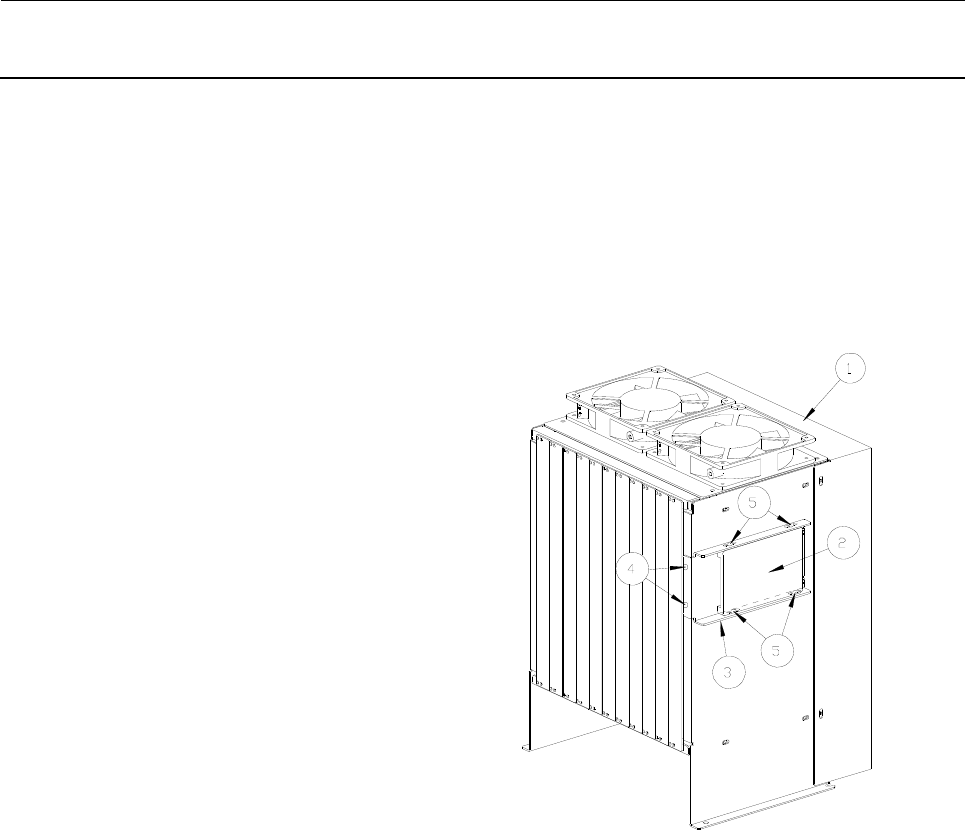

12-3-1-2．更换方法
１） 请从②SSD 的插接器上拆下⑥SSD I/F CABLE ASM 的连接器。
２） 拆下④螺钉（2 处），从①控制装置上卸下③SSD BRACKET。
３） 取下⑤螺钉（4 处），从③SSD BRACKET 上拆下②SSD。
４） 安装时，请按照相反的程序进行安装。
① 控制装置 1个
②
SSD 1 个
③ SSD BRACKET 1 个
④ 螺钉 2个
⑤ 螺钉 4个
⑥ SSD I/F CABLE ASM 1 个
Rev. 1.1
维修调整要领书
12-10
12-3-2． BIOS的设定
SSD 更换后，请确认 BIOS。参照＜设定方法＞的设定，不同时请变更设定。并且，更换 CPU 电路板后
一定要进行 BIOS 变更操作。
注：BIOS（Basic Input Output System）
这是控制电子计算机（这里是 JX-200）的数据输出输入力的重要的程序，操作时，请充分注意
。
附带说明一下，CPU 电路板上的闪存内保存有程序，电池支持的 SRAM 内保存有设置数据。
12-3-2-1．SSD的识别确认
请确认 BIOS 是否正确第识别 SSD。内存检验后，当 SSD、FDD 内找不到可自动启动的软件时，
会显示以下信息。
Opera
ting system not found
按<S>键，可以移动到 BIOS 设定画面。（按<R>键之后进行复位）
＜设定方法＞
１） 显示 BIOS 画面。
打开电源之后，检查存储器时，立即按<F2>键。
转到 BIOS 设置后，出现如下所示的画面。可用←→键选择菜单画面，用↑↓键移动光标（文字
颜色反转的部分）对准后，可以所选择的项目内容。
Rev. 1.1
维修调整要领书
12-11
２） 软盘驱动器的设置
请用←→键选择“Main”菜单画面，用↑↓键移动光标（文字颜色反转的部分）对准“Legacy Diskette
A：”按<ENTER>键，选择“Disabled”按<ENTER>键。
３） “PnP Configuration”画面的选择
请用←→键选择“Advanced”菜单画面，用↑↓键移动光标（文字颜色反转的部分）对准“PnP
Configuration”按<ENTER>键。
Phoenix TrustedCore (tm) Setup Utility
Main Advanced Security Boot Exit
Item Specific Help
BIOS Version: r1.08
System Time: [11:17:51] <Tab>,<Shift-Tab>, or
System Date: [02/01/2011] <Enter> Selects field.
Legacy Diskette A: [Disabled］
IDE Channel 0 Master [4094MB]
IDE Channel 0 Slave [None]
SATA Port 0 [None]
SATA Port 1 [None]
System Memory 640 KB
Extended Memory 514048 KB
F1 Help ↑↓Select Item -/+ Change Values F9 Setup Defaults
Esc Exit Select Menu Enter Select Sub-Menu F10 Save and Exit
Phoenix TrustedCore (tm) Setup Utility
Main Advanced Security Boot Exit
Item Specific Help
Reset Configuration Data: [No]
Large Disk Access Mode: [DOS]
Local Bus IDE adapter: [Primary] Select ‘Yes’ if you
Legacy USB Support: [Enabled] Want to clear the
Summary Screen: [Disabled] Extended System
Boot-time Diagnostic Screen: [Disabled] Configuration
QuickBoot Mode： [Enabled] Data (ESCD) area.
Extended Memory Testing: [Just Zero it]
PXE OPROM： [Disabled]
Keyboard Features
PnP Configuration
CPU Control Sub-Menu
ICH Control Sub-Menu
SIO Control Sub-Menu
F1 Help ↑↓Select Item -/+ Change Values F9 Setup Defaults
Esc Exit Select Menu Enter Select Sub-Menu F10 Save and Exit
