Rev . 1.1 维修调整要领书 13-3 13-3. 电源装置 13-3-1. 電源装置的构成 电源装置安装在装置背面的中央部 。 13-3-1-2 章表示构成 。 电源装置由 DC 电源、控制用继电器、电路保护器等构成，向各装置 ( 控制器， XY 装置， Z θ 装置， 传送带装置，贴装头装置等 ) 供给 AC 、 DC 电源 ｡ 各 DC 电源的用途如下∶ -12V(-12V ± 0.6V 、 PS4) RS-232C 、 I…
Rev. 1.1
维修调整要领书
13-2
13-2. 底座上部的布局
13-2-1. 各部的名称
1. X 轴电动机
2. Y 轴电动机
3. 传送L 电动机
4. 传送中央电动机
5. 传送 R 电动机
6. IEEE1394 中继器(中转用基板)
7. ATC 装置
8. VCS 装置
9. CAL ＢＬＯＣＫ
10. LIGHT CTRL 基板
图 13-2-1-1 底座上面图
3 9 10 8 7
4
5
1
6
2
Rev. 1.1
维修调整要领书
13-3
13-3. 电源装置
13-3-1. 電源装置的构成
电源装置安装在装置背面的中央部。13-3-1-2 章表示构成。
电源装置由 DC 电源、控制用继电器、电路保护器等构成，向各装置(控制器，XY 装置，Zθ 装置，
传送带装置，贴装头装置等)供给 AC、DC 电源｡
各 DC 电源的用途如下∶
-12V(-12V±0.6V、PS4) RS-232C、IP-X5 基板、贴装头主基板
+3.3V(+3.3V±0.1V、PS5) 位置板（运动控制）、IEEE1394 板、IO-CONVEYOR 基板
+5V(+5.0V±0.1V、PS2) 全部基板的逻辑电路用、CPU 基板
+24V(+24±0.1V、PS1) 继电器、电磁阀、步进电动机、传感器、信号指示等驱动用、照明用
LED
+12V(+12±0.6V、PS7) 摄像机、串行通信、激光、IEEE1394 板
+24V（+24V±0.1V、PS6） Zθ 伺服放大器控制用
+24VC (+24±0.1V、PS3) 安全电路驱动用（仅 EN 机）
13-3-1-1. DC电源电压
等级的调
整方法
NO. 电源规格 电源代号 电源装置测定端子 电压调整值
1 +3.3V PS 5 CN019 1 插脚（+3.3V）和 10 插脚 （GND） (+3.3V±0.1V)
2 +5V PS 2 CN019 2 插脚（+5.0V）和 11 插脚 （GND） (+5.0V±0.1V)
3 +12V PS 7 CN019 5 插脚（+12V）和 14 插脚 （GND） (+12.4±01V)
4 -12V PS 4 CN019 6 插脚（-12V）和 15 插脚 （GND） (-12±01V)
5 +24V PS 1 CN019 7 插脚（+24V）和 16 插脚 （GND） (+24±0.1V)
6 +24V PS 3 CN019 8 插脚（+24V）和 17 插脚 （GND） (+24±0.1V)
7 +24V PS 6 CN098 1 插脚（+24VZ）和 2 插脚 （GND） (+24±0.1V)
・ ＤＣ电源输出电压调整用电源装置的ＣＮ０１９和ＣＮ０９８来进行。
・ 以保证 DC 电源的输出电压是规格调整值，各ＤＣ电源的输出电压用可变电阻器调整。
注１．调整时，请注意电压值不能大于规格调整值。
注２．ＣＮ０１９－１７、１８插脚，和有调整指示的电源以外的ＧＮＤ绝对不能共用（不能连接）。
注３．PS3 是 POWER SUPPLY UNIT (EN)安装的 EN 规格用的 DC 电源，POWER SUPPLY UNIT 上
没有安装。
CN019 插脚排列图
18
9
CN098 插脚排列图
2
1
10 1
CN098
CN019
Rev. 1.1
维修调整要领书
13-4
13-3-1-2. DC电源装置构成图
17
20
16
18
19
R
L
5
R
L
4
1
2
3
4
5
6
7
R
L
2
T
B
1
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
T
B
2
R
L
1
2
0
2
1
26

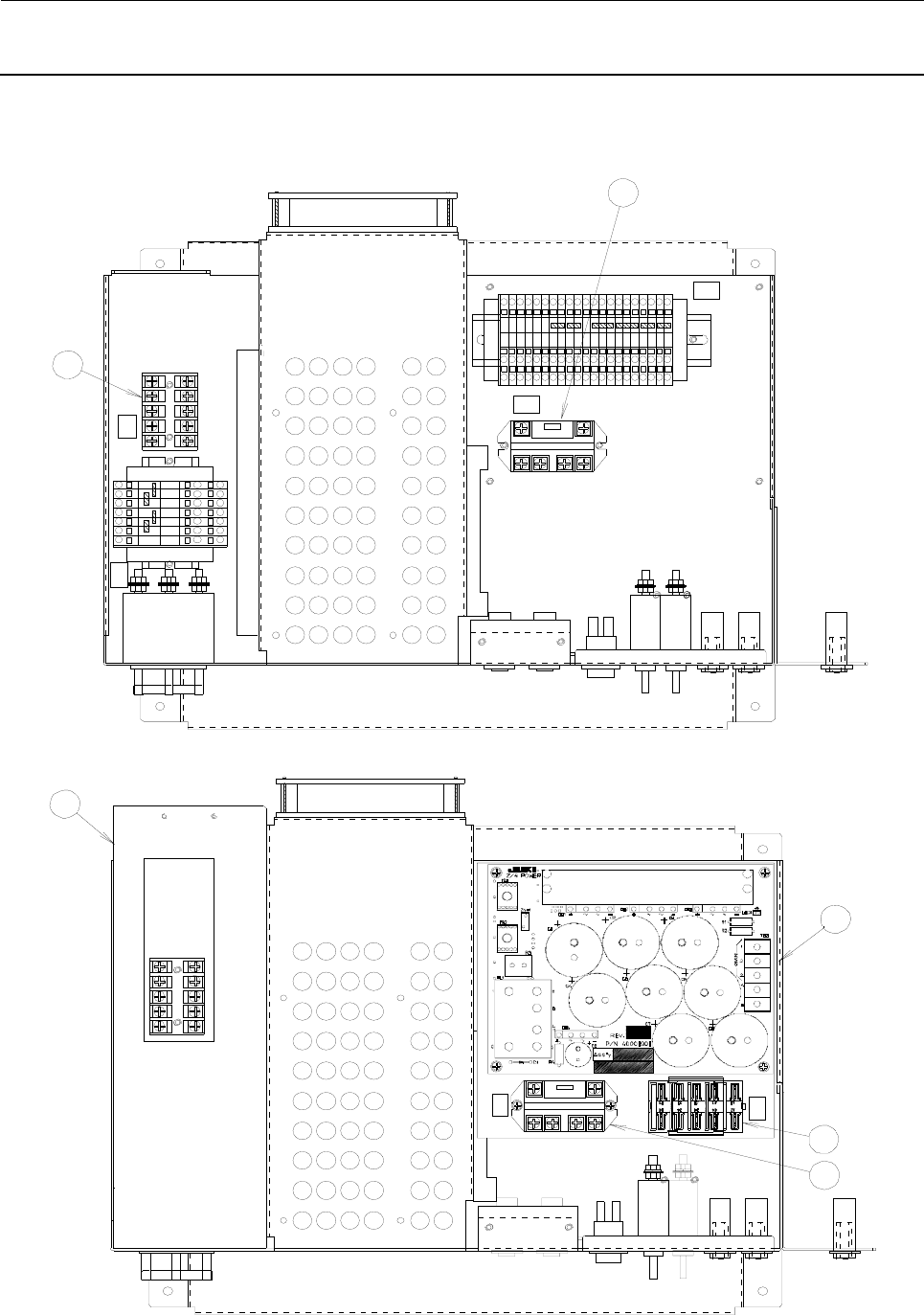

图 13-3-1-2-1 电源装置构成图 (1/2)
平面图(下层)
平面图(上层)
仅标准规格
仅标准规格
仅标准规格
