Rev. 1.1
维修调整要领书
13-16
13-4-3. 定位板（40044540）
【功能】
POSITION BOARD 是经由 SSCNET（三菱电机制造的高速同步通信网络）与控制伺服电动机
的 CPCI 总线对应的板。可控制最多 32 轴的电动机。
POSITION BOARD 和各轴伺服放大器之间以光纤电缆进行数据链连接。
接受来自 CPU BOARD 软件的指令，控制 XYZθ 轴伺服电动机。
进行各轴的原点传感器及限位传感器的检测。
进行伺服驱动器的报警检测。
进行紧急停止开关的检测，使 XY 轴、Zθ 轴停止。
【开关类的设定】
DIP 开关交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
DIP SW2
【LED 的意义】
LED（绿）：动作显示、接通电源时：亮灯；系统启动时：闪烁；电源断开时：熄灯
LED（红）：出错显示、通常时：熄灯；错误发生时：亮灯
【更换后的调整项目】
没有特别的。
部がスイッチの設定位置
ＯＮ
１２３４
ＳW２
部为直插式开关的设置位置。
Rev. 1.1
维修调整要领书
13-17
13-4-4. IEEE1394A基板（40044519）
【功能】
IEEE1394A BOARD 是与激光传感器 LNC60 之间的通信板。
经由 IEEE-1394 规格的通信，LNC60 与 CPU BOARD 之间进行通信。
同时，还通过这一通信电缆向 LNC60 供给电源（DC12V）。

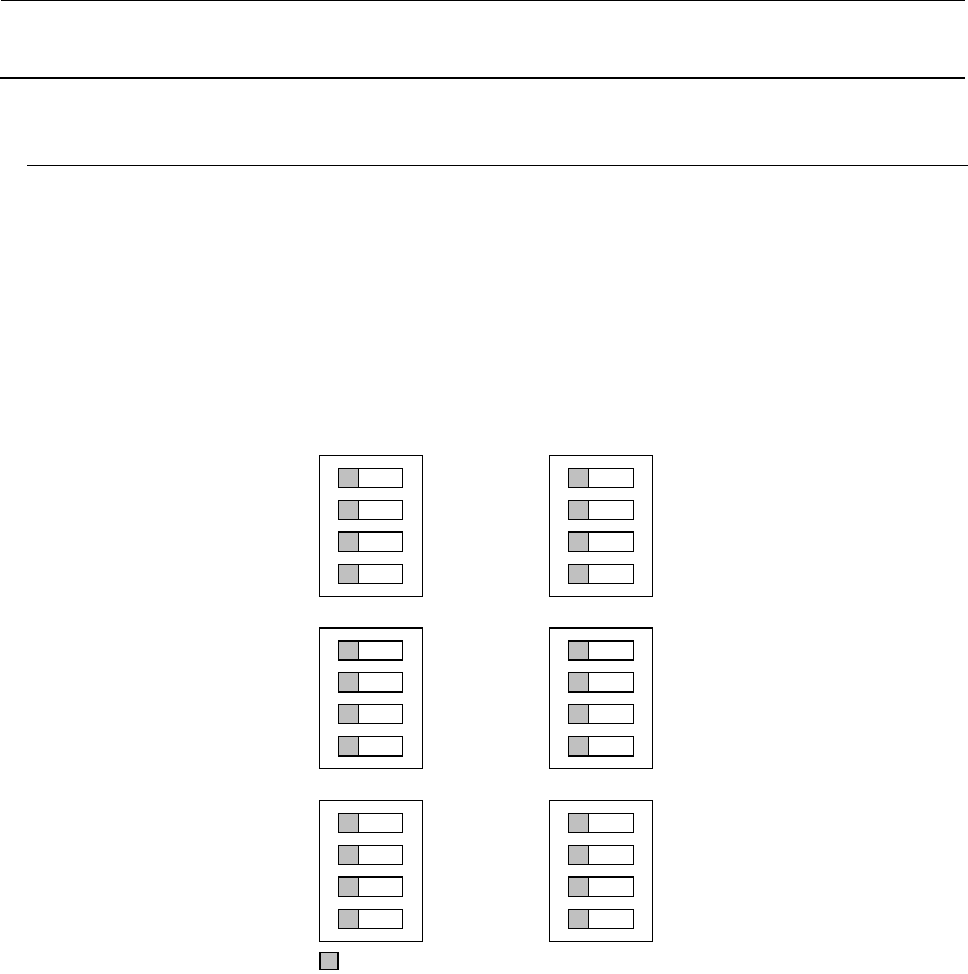

【开关类的设定】
DIP 开关的设置如下所示。
DIP 开关交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
部
が
ス
イ
ッチの
設定位置
Ｏ
Ｎ
１
２
３
４
Ｓ１
Ｏ
Ｎ
１
２
３
４
Ｓ３
Ｏ
Ｎ
１
２
３
４
Ｓ５
Ｏ
Ｎ
１
２
３
４
Ｓ２
Ｏ
Ｎ
１
２
３
４
Ｓ４
Ｏ
Ｎ
１
２
３
４
Ｓ６
【LED 的意义】
IEEE-1394 基板上没有 LED。
【更换后的调整项目】
没有特别需要调整的项目。
部为 DIP 开关的设置位置。
Rev. 1.1
维修调整要领书
13-18
13-4-5. IO-CONVEYOR基板（40107161）
【功能】
① 检测紧急停止开关、限制传感器、护罩开放开关，遮断伺服电源。
② 检测 XNEAR 传感器、YNEAR 传感器，通知 POSITION 基板。
③ 通过与 BASE 基板的 I/F 回路，对传送带的传感器和电磁阀、ATC 的传感器和电磁阀、驱动气
缸电磁阀、支承台的传感器和电磁阀的信号进行发送和接收。
④ 实装 1 个 4 轴脉冲控制器 IC，根据来自 CPU 板的指令进行传送 L 电动机､传送中央电动机､传送
R 电动机的脉冲控制｡
⑤ 通过与 HEAD MAIN 基板的 I/F 回路，对真空/送风、Z 轴接近传感器、真空压力传感器、HMS、
OCC 照明控制信号等进行发送和接收。
⑥ 保存 M/S 参数的 FlashROM。
⑦ 通过与 LIGHT CTRL 基板的 I/F 回路，对 VCS 照明控制信号等进行发送和接收｡

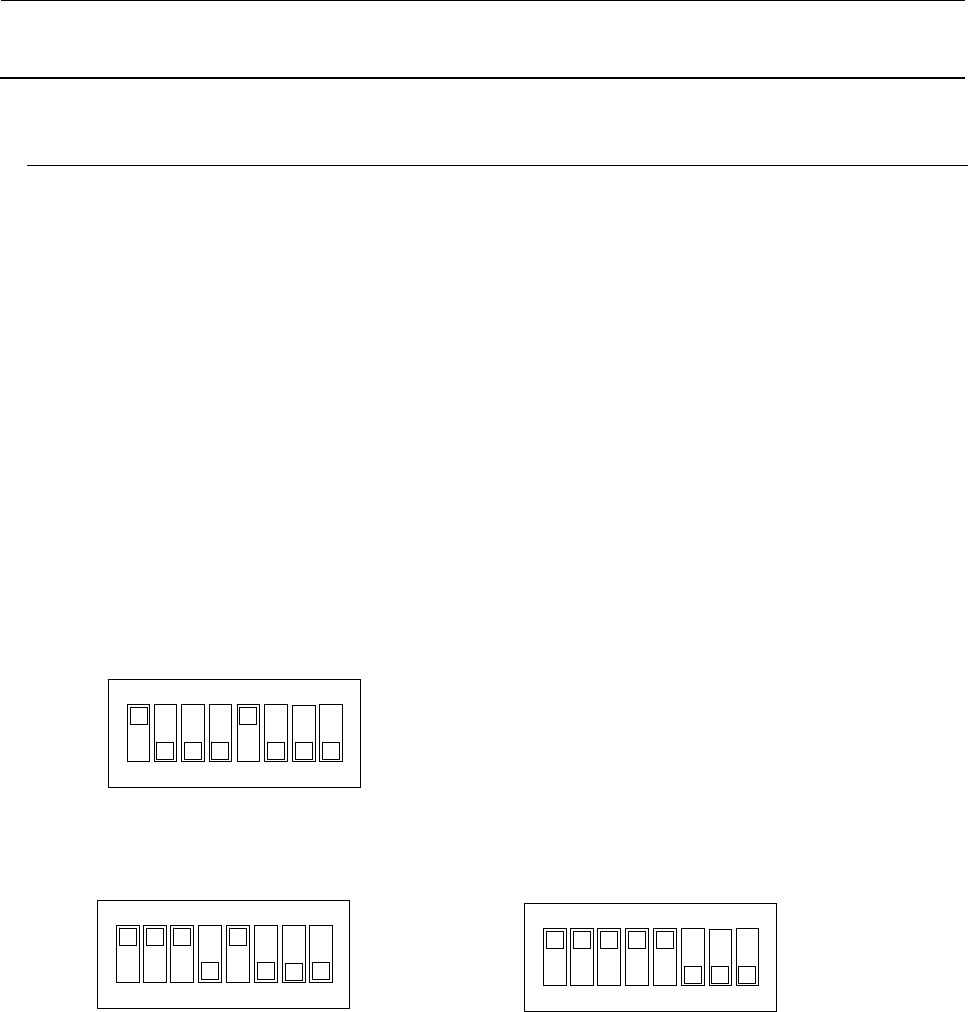

【开关类的设定】
①
DIP SW1 已设定好基板上指示的版本的值，故一般情况下请勿变动。下述 SW1 的设定是一
个例子。（具体请参看附录）
② DIPSW2 的设置与选配件发送地有关，设置有所不同。请按以下所示设置。
･ST，JE，CH 规格 ･EN 规格
SW2 各位的意义如下。
･ SW2-1: ON 时，可操作背面侧护罩打开
･ SW2-2: ON 时，可操作正面侧送料器浮起传感器
･ SW2-3: ON 时，可操作背面侧送料器浮起传感器
･ SW2-4: ON 时，POWER MONITOR（CE）有效
･ SW2-5: ON 时，当护罩打开时強制伺服 OFF（维护开关 OFF 时）
当护罩打开时轴低速动作（维护开关 ON时）
･ SW2-6: ON 时，因送料器浮起传感器检测到而強制伺服 OFF（一般情况下不使用。）
･ SW2-7: 备用
･ SW2-8: 备用
属于 EN 规格时，请将 SW2-4 设置为 ON。SW2-4 是仅在 EN 机型中使用的 POWER_MONITOR
信号的有效/无效设置。
SW 1 ［4..1］ ： 基板功能 Rev.
SW 1 ［8..5］ ： 基板图形 Rev.
数 ON 的 bit。
左面是基功能 Rev. 1、图形 Rev. 1 时的例子。
O
N
1
2
3
4
5
6
7
8
SW1
O
N
1
2
3
4
5
6
7
8
SW2
O
N
1
2
3
4
5
6
7
8
SW2
