Rev. 1.1
维修调整要领书
13-25
13-7. 传送带装置
13-7-1. 传送带装置的组成
图 13-7-1-1 表示传送带装置的组成。
图 13-7-1-1
1. IN 传感器
2. 进口停止传感器
3. WAIT 传感器
4. C⋅OUT 传感器
5. 支撑台 UP 传感器
6. 支撑台 DOWN 传感器
7. 止动器
8. OUT 传感器
9. 支撑台汽缸
10. 传送 IN 电动机（步进电动机）
11. 传送 CENTER 电动机（步进电动机）
12. 传送 OUT 电动机（步进电动机）
8
4
6 5
12
12
11
7
1
11
3
10
10
2 9
Rev. 1.1
维修调整要领书
13-26
13-7-2. BASE基板的调整
位于 IO-8 基板与 BASE 部/护罩部电器之间，对以下信号进行中继｡
(1) ＩＮ、OUT、ＳＴＯＰ、IN OUT 传感器
(2) 支承台、驱动气缸、ATC、限动器等 SV 的驱动｡
(3) ATC 开闭（WRITE）及其确认传感器
(4) 送料器浮起传感器、初压检测传感器、真空校正传感器
(5) 校正块 LED 的亮灯、真空的启动、信号灯的驱动
(6) XY 轴的±极限传感器、与位置运动控制板间交换 NEAR 传感器信号｡
【开关类的设定】
BASE 基板组的
跳线开关、DIP 开关在交货时已设定好，但在安装基板组时请进行确认作业。
跨接线
设置
W1 (2P)
→ 短路
W3 (12P)
→ 2-3 短路
同上 → 5-6 短路
同上 → 8-9 短路
同上 → 11-12 短路
W4 (3P)
→ 2-3 短路
W2（10P）请根据有无选项和 EN 规格作如下所示的设定。
Pin 编号 无选项 根据选项和 EN 规格变更
1-2
短路 HOD 选项时开路、EN 规格时短路
3-4
开路 开路固定
5-6
开路 EN 规格时短路
7-8
开路 开路固定
9-10
开路 开路固定
W5（4P）请根据有无选项和 EN 规格作如下所示的设定。
Pin 编号 无选项 根据选项和 EN 规格变更
1-2
短路 EN 规格 + HOD 选项时开路
3-4
短路 EN 规格 + HOD 选项时开路
DIP SW1 已设定好基板上指示的版本的值，故一般情况下请勿变动。下述 SW1 的设定是一个例
子。
（具体请参看附录）
O
N
1
2
3
4
5
6
7
8
SW1
SW 1 ［4..1］ ：基板功能 Rev.
SW 1 ［8..5］ ：基板图形 Rev.
数 ON 的 bit。
左面是功能 Rev. 2、基图形 Rev. 2 时的例子。
Rev. 1.1
维修调整要领书
13-27
【LED 的意义】
LD1（绿） ；正在从+24V 输出基板内部生成的 3.3V 时亮灯｡
LD2（绿） ；+24V 正在输入到基板内部时亮灯｡
LD4（绿） ；正在输入+12V 时亮灯｡
LD5（绿） ；正在输入+5V 时亮灯｡
【更换后的调整项目】
无特别要调整的项目。
13-7-3. 步进驱动器的调整
传送带装置的传送带电动机，使用的是步进电动机。
为了正确地转动步进电动机，需要调整５相步进驱动器。
5 相步进驱动器：HM00219000
13-7-3-1. 传送步进电动机驱动电流的调整
＜调整程
序＞
① 调整前，请确认电源装置
的『ＤＣ电源输出电压的调整』。

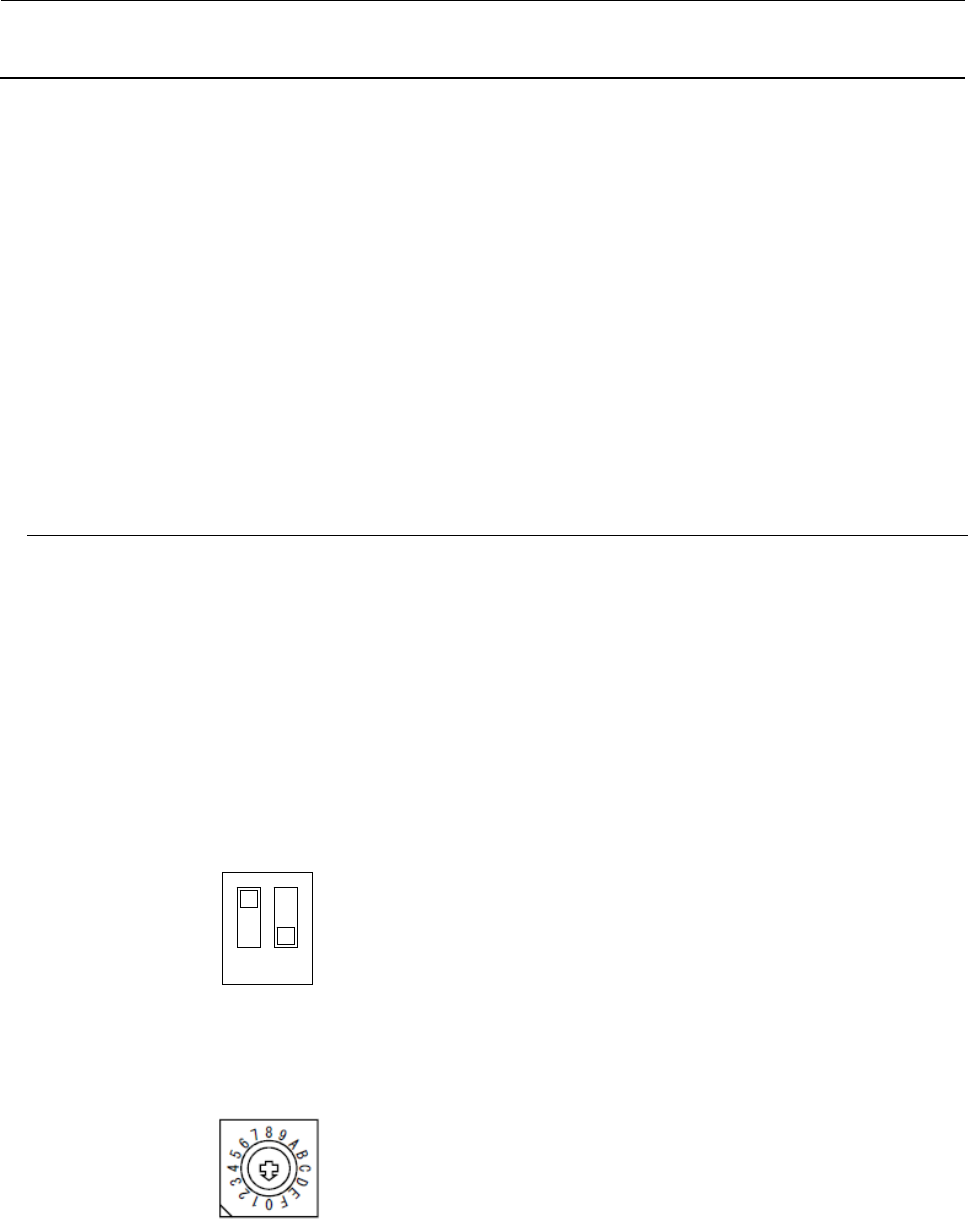

② 请把步进驱动器上的步进ＳＷ设定如下图所示。
图 13-7-3-1-1 设定开关的设定
③ 按下图所示，将步进驱动器上的旋转开关设置为“0”。
图 13-7-3-1-2 旋转开关的设置
１．ＯＮ
２．ＯＦＦ
ON
1 2
