Rev. 1.0 维修调整要领书 15-1 15 治具表 15-1 ． JX-200 治具表 货号 品名 用途 图 备考 40046647 JIG NOZZLE LNC 激光偏差 LNC60 用 E3622721000 CAL 部件 A 贴装投偏差 KE-2000 系列 KE-700 系列共用 E51907290A0 CAL 部件 V 组 V C S 摄像机偏差 KE-2000 系列共用 E2106998000 摄像机调整夹具 OCC …
Rev. 1.0
维修调整要领书
14-3
14-2-2．下方照明基板
1） 请拆下①VCS 护罩。
2） 请拆下②定位螺丝（4 处），卸下③下方照明基板。
请注意不要忘记连接好电缆。
14-2-3．侧面照明基板
1） 请拆下①VCS 护罩及④漫射照明器护罩。
2） 请拆下⑤定位螺丝（4 处），卸下⑥侧面照明基板。
⑦BGA 照明支架也可同时卸下。请小心操作，防止掉落。
请注意不要忘记连接好电缆。

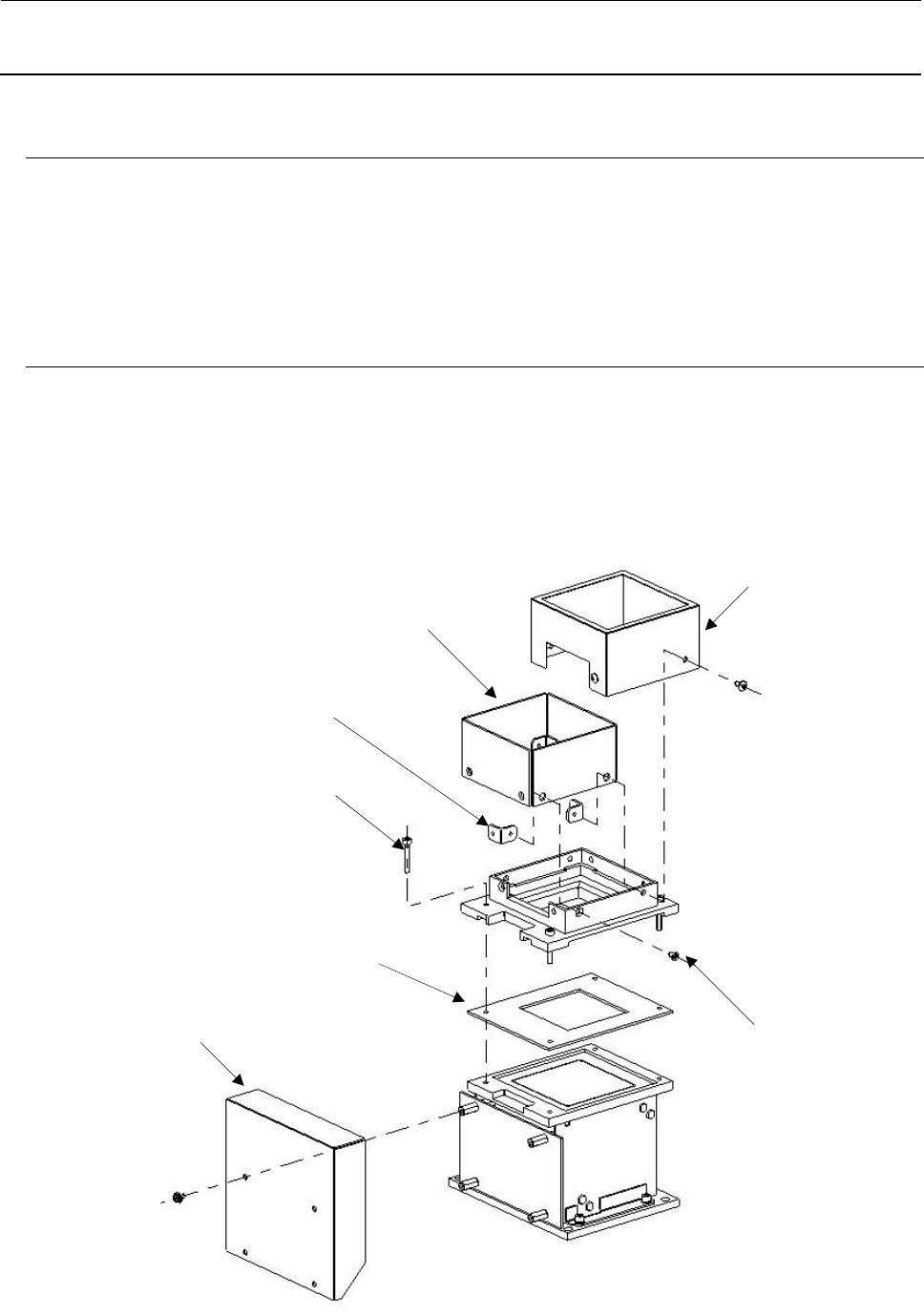

图 14-2-2
①VCS护罩
④漫射器护罩
②定位螺丝
⑤定位螺丝
⑥40107167侧面照明基板
③40107165下方照明基板
⑦BGA照明支架
Rev. 1.0
维修调整要领书
15-1

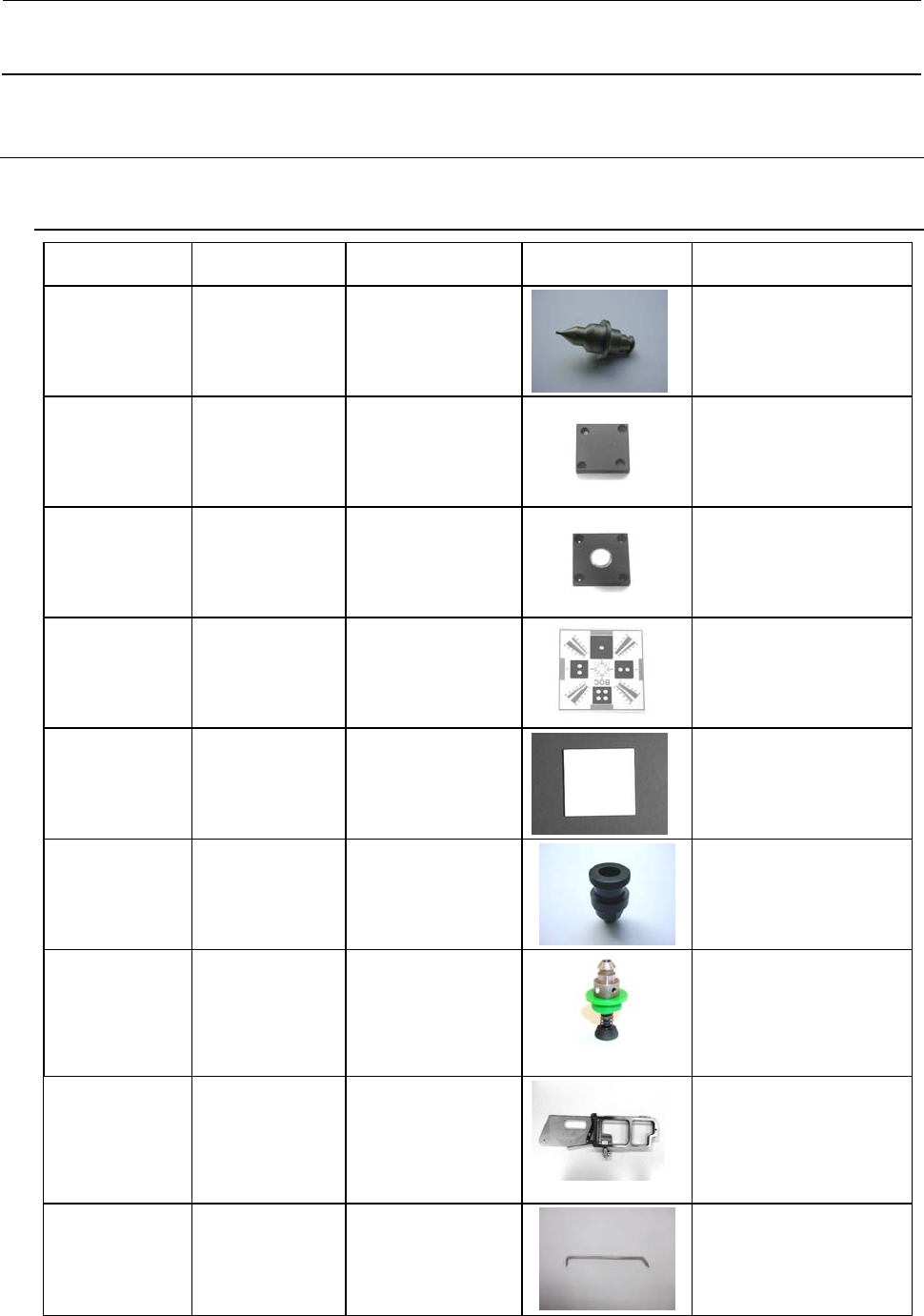

15 治具表
15-1．JX-200 治具表
货号 品名 用途 图 备考
40046647 JIG NOZZLE
LNC
激光偏差
LNC60 用
E3622721000 CAL 部件 A 贴装投偏差
KE-2000 系列
KE-700 系列共用
E51907290A0 CAL 部件 V 组 VCS摄像机偏差
KE-2000 系列共用
E2106998000 摄像机调整夹具
OCC 偏差
KE-2000 系列
KE-700 系列共用
E2107998000 陶瓷基板
(2 英寸)
OCC 照明调整
KE-2000 系列共用
40053311 ATC
偏差部 80
ATC 偏差
(组装位置)
KE-2080 用
40001346
吸嘴装配 508 激光偏差
贴装头偏差
KE-2000 系列共用
40044239 吸嘴组件
也可用 508C
E62607050A0A 主送料器组
吸附基准位置
偏差
TF 间隔位置调整用相同
40069372 JUMPER JIG
AC 伺服放大器的
旋转开关(CS1)调
整用
Rev. 1.0
维修调整要领书
15-2

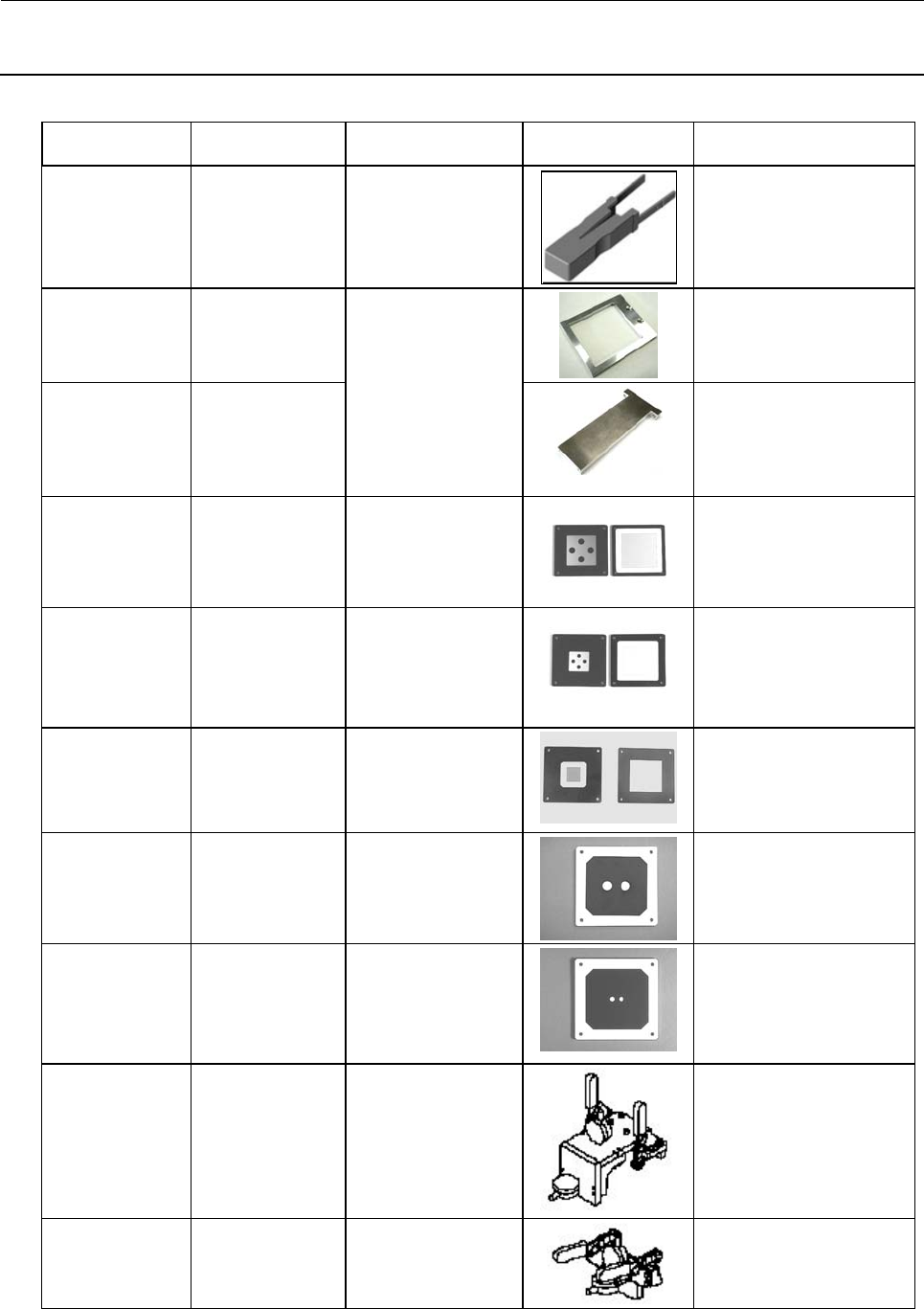

货号 品名 用途 图 备考
40107392 钥匙开关拆卸
用具
维护保养用钥匙开关
的拆卸用具
40107840
VCS HT 治具 1
40107841
VCS HT 治具 2
VCS 摄像机缩放
比例
VCS 摄像机焦点
偏移量
E21329980A0
VCS
治具板
A 组
VCS 聚焦调整
标准 VCS 用
与 KE2000 系列
KE720/40/60 共用
E21369980A0
VCS
治具板
C 组
VCS 聚焦调整
选项 VCS 用
与 KE2000 系列
KE740/760 共用
E21399980A0
VCS
治具板
D 组
反射、BGA
光量粗调整
E21419980A0
VCS
治具板
B 组
VCS 摄像机缩放
比例
标准 VCS 用
与 KE2000 系列
KE720/40/60 共用
E21449980A0
CSP
治具板
B 组
VCS 摄像机缩放
比例
选项 VCS 用
与 KE2000 系列
KE740/760 共用
40081542
Y BALL
SCREW JIG
ASSY
Y 滚珠螺杆芯定心
40081685 X BALL
SCREW JIG
ASSY
X 滚珠螺杆芯定心
