Rev. 1.1
维修调整要领书
A-1

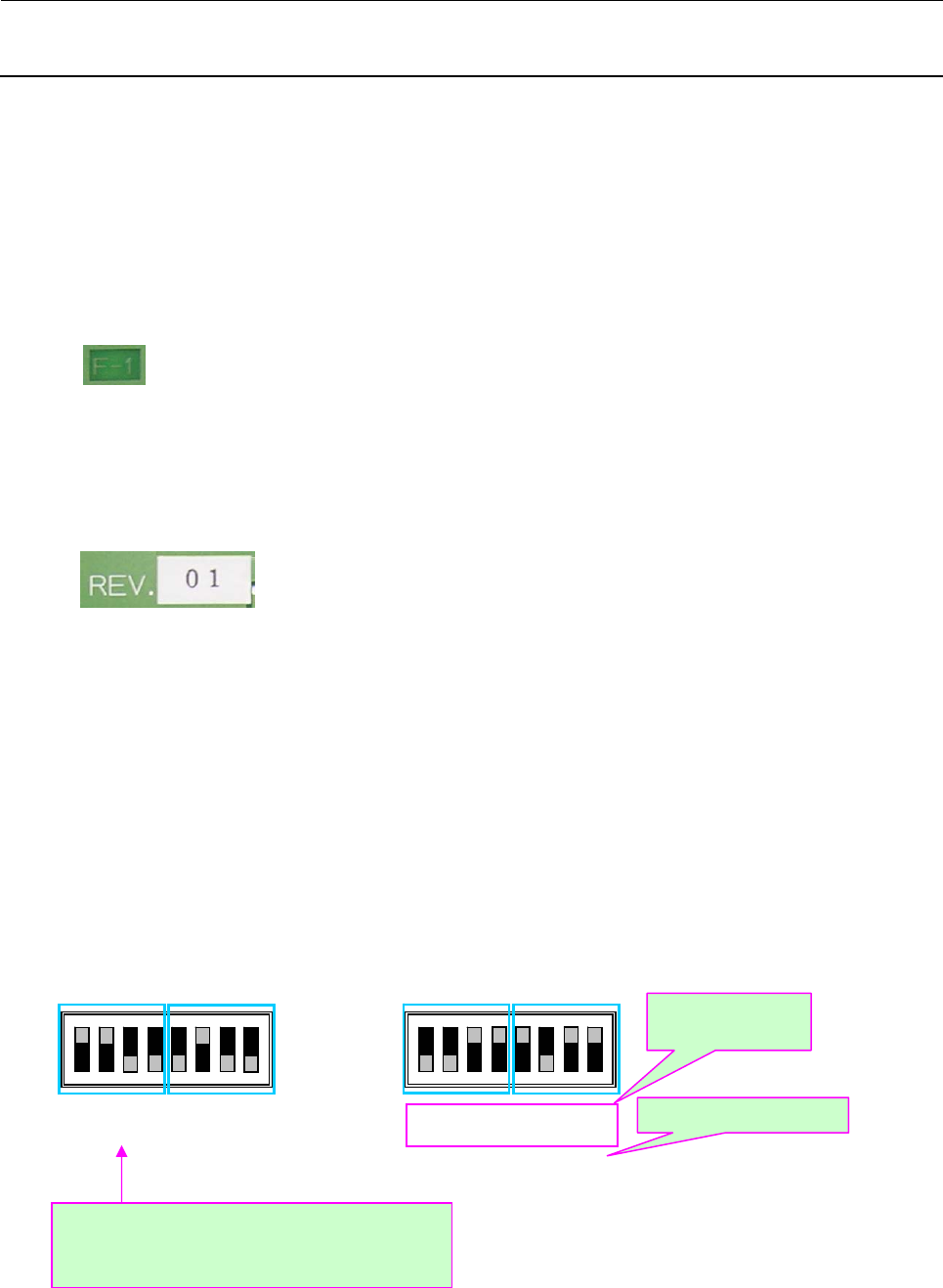

1. 基板上的基板功能版本、基板图形版本和 DIP SW 的确认方法
基板上有 2 类版本表示。
・
基板图形版本
表示基板之电路图形的改版。基板的正面(主贴片面)称为 F 面，背面称为 R 面，在任意的位置以与基
板图形相同的铜箔印有 F-1（正面）、R-1（背面）。进行改版后，将以 F-2、R-2 表示版本。(通常 F
面和 R 面是同时更新的。)
※很难找到，仔细寻找可发现。
・
基板功能版本
即使基板图形版本相同，其功能也会因贴装元件的有无或规格的差异而改变，此时版本就会升级。
在主要记载基板货号货名的一面，如下面照片所示用冲压方式刻印有数字。
这二类版本是用基板上的 DIP SW 表示的。表示该版本的开关设定对贴片机的动作没有直接影响，其
目的是为了在贴片机本体上检查 DIP SW 的版本设定，故请按照以下要领对基板上显示的版本是否正
确设定进行确认。
・
DIP SW 的设定方法
表示版本的开关编号根据基板而异。请分别参阅电气系统基板的说明。
在基板上确认上述版本，进行开关的设定。 将 8 bit 的 DIP SW 区分为２个 4 bit，从左开始分别赋予
1
・
2
・
4
・
8 的值，将开关中 ON 或 OFF 的 bit 值进行合计，以 16 进制来表示版本。正逻辑电路时将
位于 ON 侧的 bit 值相加，負逻辑电路时将位于 OFF 侧的 bit 值相加作为版本的值。如下例所示，可
以有各种组合。即使是相同的基板，当电路图形版本更新后，有时定义也会改变，所以要仔细确认每
个说明。
开关表述示例（SW3 被指定表示版本时）
SW3［4..1］：基板功能 Rev. SW3［4..1］：基板图形 Rev.
SW3［8..5］：基板图形 Rev. SW3［8..5］：基板功能 Rev.
数 ON 的 bit。 数 OFF 的 bit。
上面是基功能 Rev. 3、图形 Rev. 2 时的例子。 上面是基图形 Rev. 3、功能 Rev. 2 时的例子。
功能 Rev. 1 的示例
图形 Rev. 1 的示例
(基板贴片面一侧)
表示的是 SW*［最上位 bit 编号..最下位 bit 编号］。
SW 编号 1 2 3 4 5 6 7 8
值 1 2 4 8 1 2 4 8
SW3
1 2
3 4 5 6 7 8
Ｏ
Ｎ
SW3
1 2
3 4 5 6 7 8
Ｏ
Ｎ
版本的设定左右
倒过来的例子
有时要数 OFF 的 bit。
Rev. 1.1
维修调整要领书
A-2
2. 在贴片机本体上确认基板版本的方法 (JX-200 用)

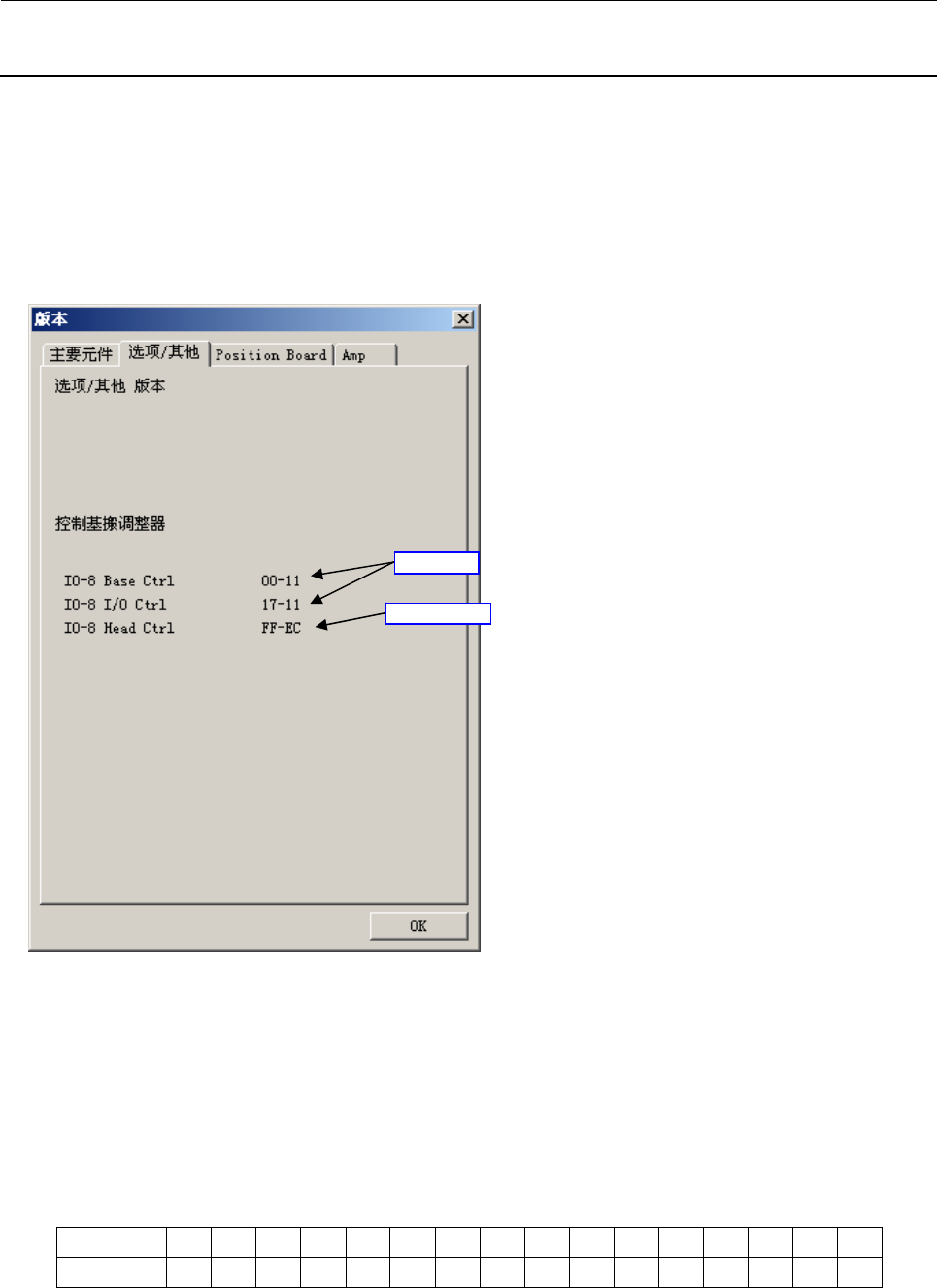

打开“主菜单”/“帮助”/“关于程序…”，选择“选项
・
其他”的选项卡。
会显示各个基板的电路图形版本和功能版本。显示时的排列每个基板不同。
※ 画面上显示的版本与 DIP 开关之设定的排列是不一样的，故须注意。
DIP 开关的赋值要检查各个基板。
表示方法的解说
右侧表示基板图形版本和基板功能版本。左侧与版本表示无关。
P : 基板图形 Rev.
F : 基板功能 Rev.
P
*
: 基板图形 Rev. (下位 4 bit 逆序表示)
F
*
: 基板功能 Rev. (上位 4 bit 逆序表示)
逆序表示 F ED C BA9876543 2 1 0
Rev. 0 12 3 456789ABC D E F
** - P
*
F
*
: (在上面的示例 FF – EC 中 ，E 表示基板图形 Rev. 1，C 表示基板功能 Rev. 3。)
** - P F
** - P
*
F
*
◆修订履历
改版 日期 修订页 修订内容 备注
1.0 2011.05 初版
1.1 2012.09
P1-11,12, P2-7
P9-1～4,7～12, P12-20,22
P13-15～18,26,28,37, A-1,2
数字压力开关,真空泵,
说明基板 Rev.
,新追加附
录
修订
