Rev. 1.0 维修调整要领书 5-9 5-11 ． PWB 压板的更换 １） 请松开止动螺钉，拆下 PWB 压板进行更换。 请以相反的操作顺序进行安装。 装配的要求是与传送带轨道间的真直度为 0.3mm 以下 ｡ ※ 下图所示为 PWB 导板 R｡PWB 导板 L 也一样 ｡ 5-12 ． 电磁阀的更换 １） 请松开电磁阀的固定螺钉，拆下电磁阀进行更换。 ２） 请以相反的操作顺序进行安装。 ※ 请注意不要与 ATC 用的电磁阀混淆。…
Rev. 1.0
维修调整要领书
5-8
5-10．轴架的更换
１） 请取下带垫片内六角螺钉。
２） 请取下止动螺钉。
３） 请拔出轴架的轴部，更换之。
４） 请以相反的操作顺序进行安装。
请注意，不要让轴架的轴部从皮带移动面弹出。
５） 请用带垫片内六角螺钉将轴架固定于轨道导板上，传送带轨道与轨道导轴的上面要一致。
图 5-10-1
轴架
止动螺钉
有头螺钉
轨道导板
传送带轨道
轨道导
Rev. 1.0
维修调整要领书
5-9

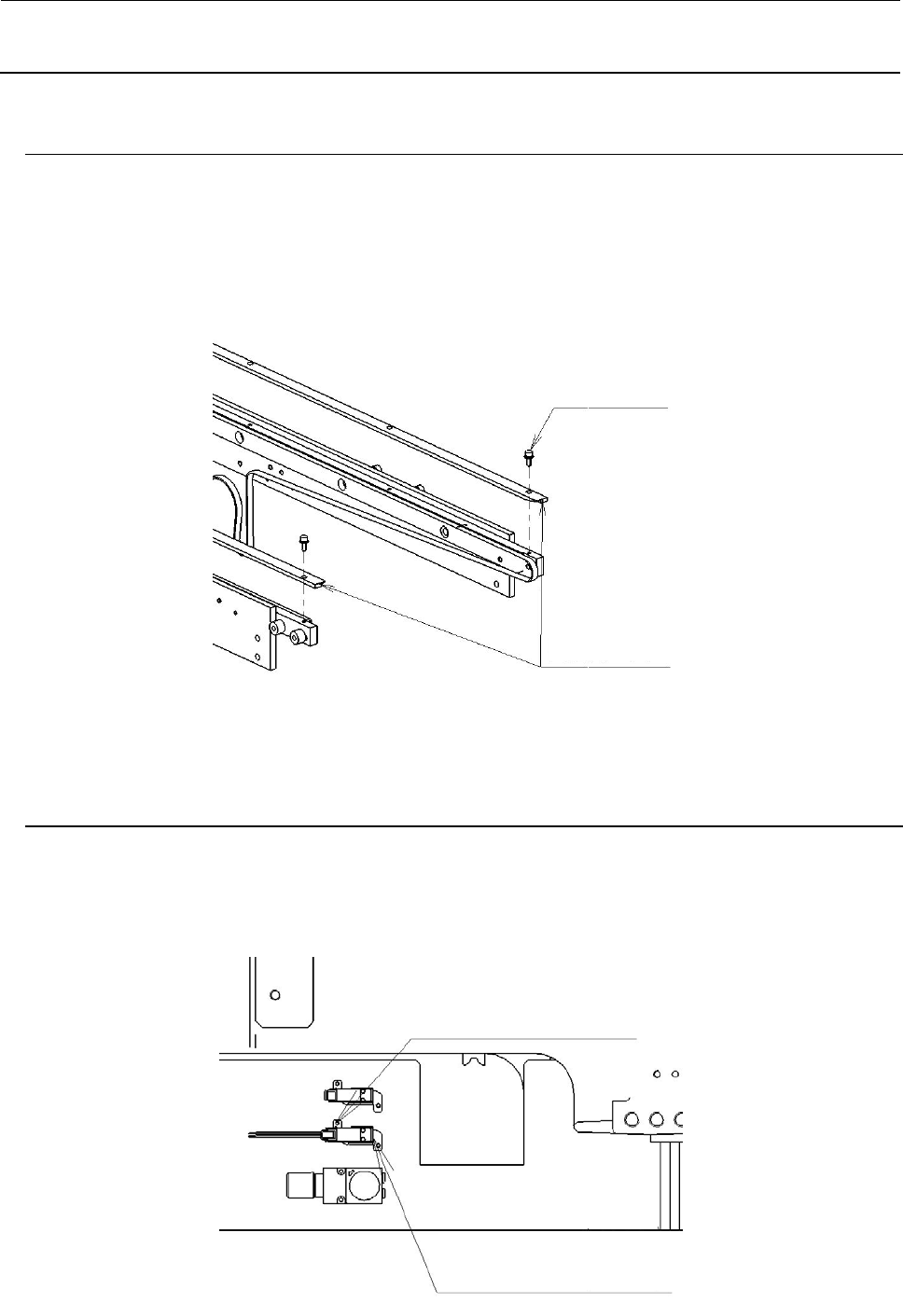

5-11．PWB压板的更换
１） 请松开止动螺钉，拆下 PWB 压板进行更换。
请以相反的操作顺序进行安装。
装配的要求是与传送带轨道间的真直度为 0.3mm 以下｡
※ 下图所示为 PWB 导板 R｡PWB 导板 L 也一样｡
5-12．电磁阀的更换
１） 请松开电磁阀的固定螺钉，拆下电磁阀进行更换。
２） 请以相反的操作顺序进行安装。
※ 请注意不要与 ATC 用的电磁阀混淆。
止动螺钉
PWB 压板
图 5-11-1
图 5-12-1
固定螺钉
电磁阀（BU）
Rev. 1.0
维修调整要领书
5-10

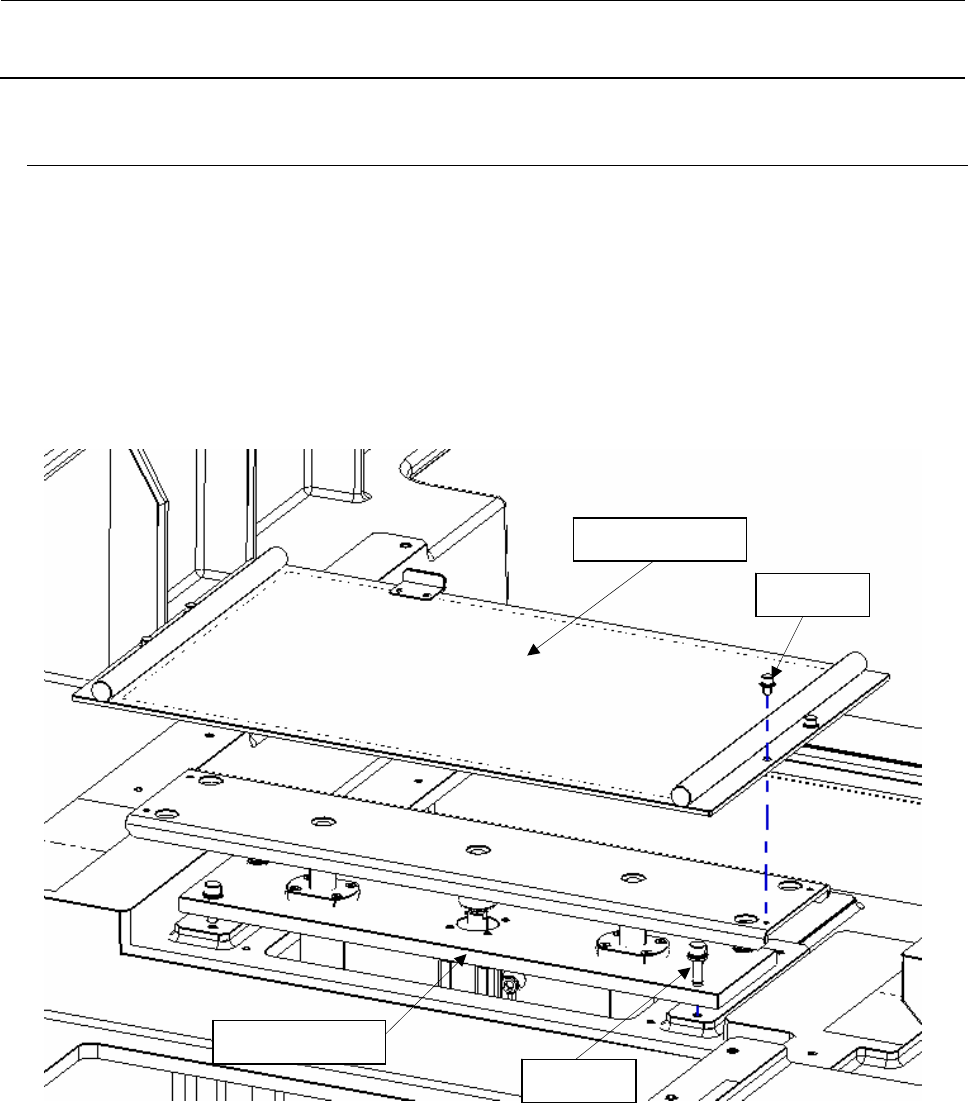

5-13．气缸的更换
１） 请拆下 BU TABLE A 组。
２） 请拆下 BU TABLE B 组。
３） 请拆下连在气缸上的空气管。
４） 请拆下固定螺钉，更换气缸。（参照图 5-13-2）
５） 请以相反的操作顺序进行安装。
※ 装配后，请上下移动 BU TABLE B，确认可顺畅动作。
图 5-13-1
止动螺
止动螺
BU TABLE A 组
BU TABLE B 组
